Hệ thống thoát nước chung cư là gì? Tìm hiểu chi tiết sơ đồ và cấu tạo

Trong một tòa nhà có hàng trăm hộ dân, hệ thống thoát nước chung cư không đơn giản là đường ống dẫn nước đi mà là mạng lưới kỹ thuật vận hành liên tục, ảnh hưởng trực tiếp đến vệ sinh môi trường và chất lượng sống của cư dân.

Bài viết dưới đây, Van Châu Âu sẽ tổng hợp các vấn đề cấu tạo, sơ đồ và vai trò của van công nghiệp trong hệ thống thoát nước ở chung cư. Hãy cùng theo dõi nhé!

Tìm hiểu hệ thống thoát nước chung cư là gì?

Hệ thống thoát nước chung cư là hệ thống bao gồm mạng lưới các đường ống thoát nước, bể chứa, trạm bơm được thiết kế để dẫn nước thải, nước mưa từ các căn hộ, khu vực công cộng trong tòa nhà chung cư đến vị trí xử lý hoặc thoát ra nguồn nước. Mỗi hệ thống được thiết kế phù hợp với quy mô của tòa nhà và yêu cầu kỹ thuật cụ thể.

Vai trò của hệ thống thoát nước tòa nhà chung cư là đảm bảo nước thải sinh hoạt không bị tắc nghẽn, đường ống luôn được thoát nước kịp thời. Một hệ thống thoát nước đạt chuẩn cần đáp ứng các yêu cầu cơ bản về thu gom triệt để nước thải và nước mưa phát sinh trong tòa nhà, duy trì dòng chảy ổn định không bị ứ đọng và xử lý, xả thải đúng quy định trước khi đưa ra ngoài môi trường. Ngược lại, nếu hệ thống thiết kế, thi công không đạt chuẩn sẽ dẫn đến những sự cố ảnh hưởng đến sinh hoạt và an toàn của toàn bộ cư dân sinh sống trong chung cư. Shorten with AI

Thiết kế hệ thống thoát nước tòa nhà chung cư

Hệ thống thoát nước chung cư thường chia thành các nhóm chính bao gồm hệ thống nước thải chung cư và hệ thống nước mưa chung cư. Chi tiết từng nhóm này như sau:

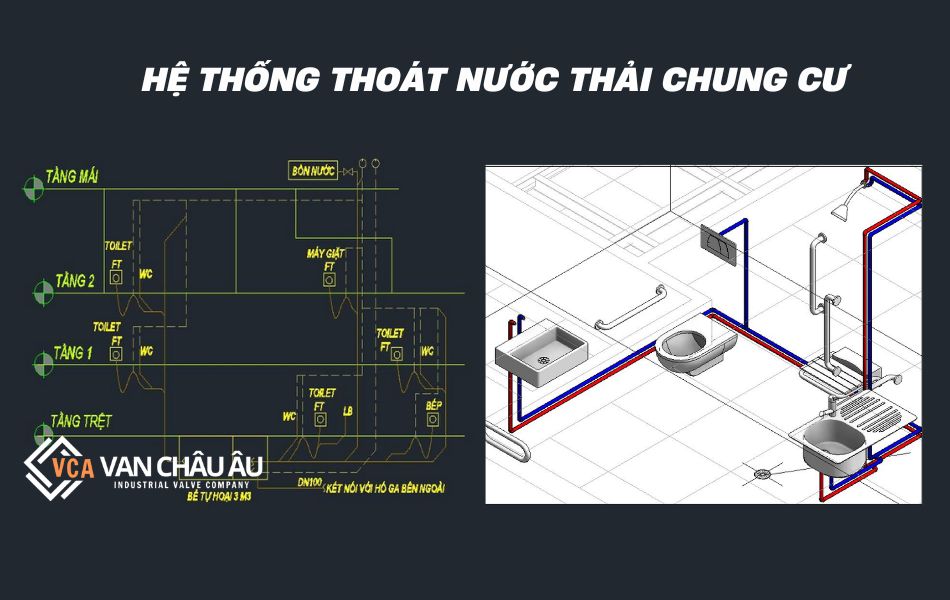

Hệ thống thoát nước thải chung cư

Hệ thống thoát nước thải chung cư thường được bố trí lắp đặt tại tầng hầm của tòa nhà để thu gom nước thải vào bồn chứa giúp quá trình xử lý dễ dàng và thuận lợi hơn và đảm bảo thoát nước không bị gián đoạn.

Nước thải từ các thiết bị vệ sinh chảy qua xi phông (bẫy mùi, ngăn khí hôi), đổ vào ống đứng xuyên suốt các tầng, rồi tiếp tục qua ống ngang tại tầng hầm để dẫn về bể tự hoại. Các tòa chung cư nên thiết kế bể chứa tự hoại tối thiểu ba ngăn để xử lý chất thải gom từ hệ thống thoát nước nhanh chóng, kịp thời, tránh gián đoạn sinh hoạt của cư dân. Cần kiểm tra định kỳ để phát hiện sớm rò rỉ, tắc nghẽn do dầu mỡ và rác thải tích tụ.

Hệ thống thoát nước mưa

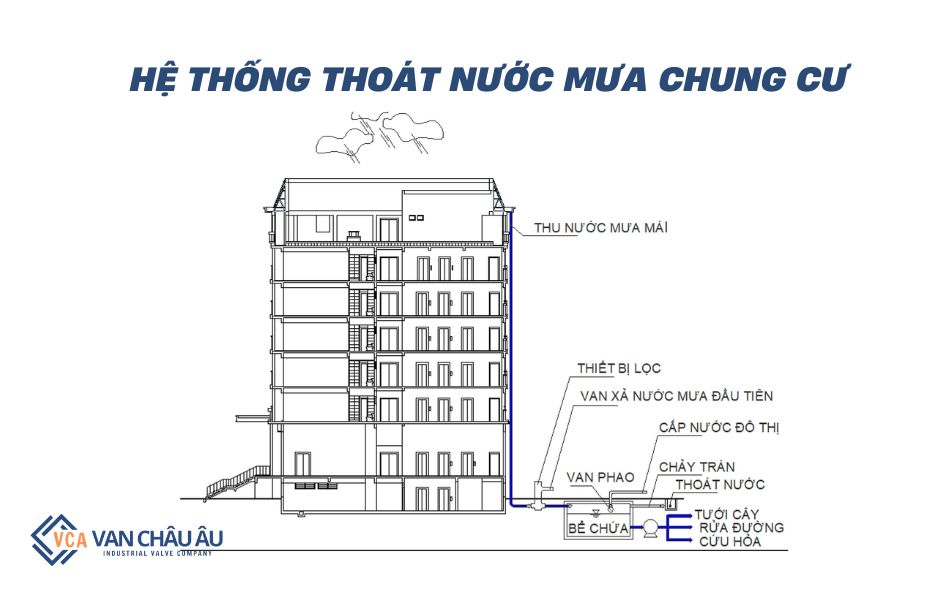

Hệ thống thoát nước chung cư được thiết kế với trục riêng để thoát nước mưa từ tầng mái, ban công và các vị trí có thể gây ngập úng. Việc thiết kế trục riêng giúp nước thoát kịp thời ngay cả khi mưa lớn. Hệ thống bao gồm máng dẫn nước, phếu thu, lưới lọc, ống thoát nước và rãnh thoát nước.

Đường ống thoát nước mưa thường có đường kính lớn hơn ống nước thải do lưu lượng tăng đột biến trong thời gian ngắn. Nếu hệ thống không đủ công suất hoặc bị tắc bởi lá cây, rác thải, nước có thể tràn vào hành lang, thang máy hoặc thấm xuống các tầng dưới.

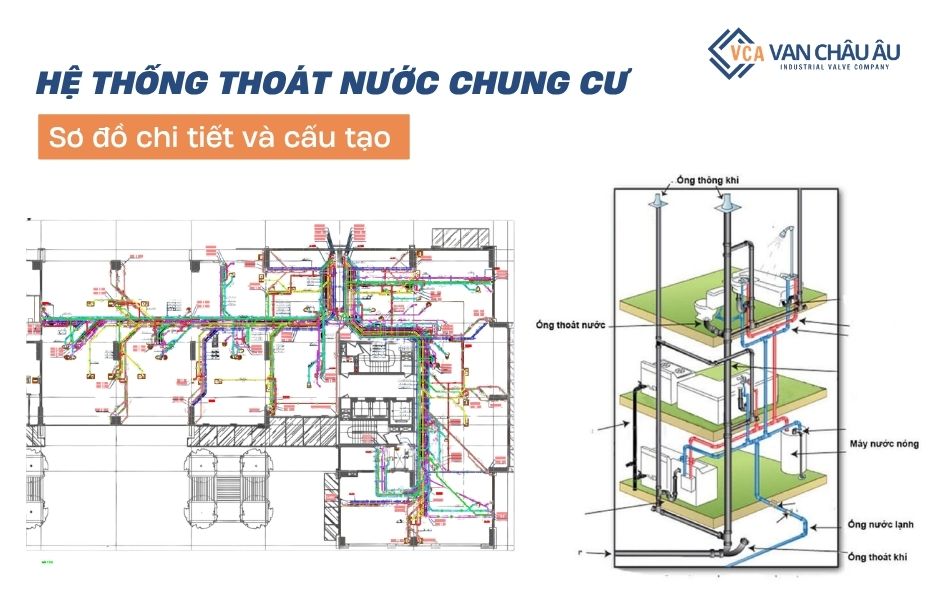

Sơ đồ thoát nước chung cư

Sơ đồ thoát nước chung cư mô tả cách bố trí các đường ống, bể chứa, trạm bơm để dẫn nước mưa, nước thải từ các căn hộ ra bên ngoài hệ thống xử lý. Mỗi tòa chung cư có thiết kế khác nhau tùy quy mô, địa hình và yêu cầu kỹ thuật. Một sơ đồ chi tiết cần thể hiện rõ vị trí của đường ống dẫn, thoát nước, bể chứa, trạm bơm và điểm giao hệ thống cống ngoài đô thị.

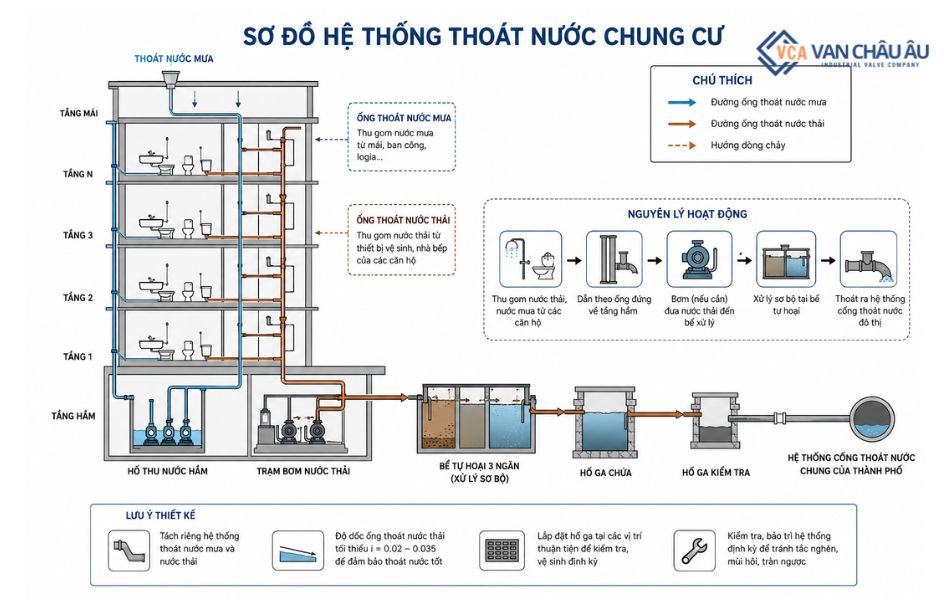

Sơ đồ nguyên lý hoạt động của hệ thống thoát nước chung cư như sau:

Thu gom nước thải, nước mưa từ các căn hộ → Dẫn nước thải ra ngoài thông qua đường ống → Hố ga trung gian → Trạm xử lý → Hệ thống cống thoát nước đô thị.

Ngoài ra, để để biết chi tiết sơ đồ có thể theo dõi qua ảnh dưới đây:

Cấu tạo hệ thống thoát nước chung cư

Một hệ thống nước thải ở chung cư không chỉ có đường ống mà bao gồm nhiều nhóm thiết bị, đảm nhận các chức năng riêng trong toàn bộ quá trình thu gom, vận chuyển và kiểm soát dòng chảy. Dưới đây là các thành phần cấu tạo chính:

• Đường ống thoát nước: Là bộ phận dẫn nước của toàn bộ hệ thống bao gồm ống nhánh kết nối với từng căn hộ, ống đứng xuyên suốt các tầng để gom nước thải và ống ngang đặt tại tầng kỹ thuật hoặc tầng hầm để dẫn nước thải về hố ga hoặc bể xử lý.

• Phụ kiện thu và bẫy nước: Gồm xi phông để ngăn khí hôi thoát ngược vào nhà, phễu thu nước kết hợp lưới chắn rác để ngăn tắc nghẽn và hố ga giúp lắng cặn trước khi tiếp tục chảy về hệ thống xử lý.

• Bể chứa: Gồm bể tự hoại để xử lý sơ bộ nước thải sinh họa trước khi xả ra hệ thống thoát nước chung, và hồ thu nước hầm, tại vị trí thấp nhất của tầng hầm, nơi tập trung nước của toàn bộ chung cư.

• Trạm bơm: gồm bơm chìm thoát nước hầm đảm nhận nhiệm vụ đẩy nước đi đúng hướng tại những khu vực không thể thoát tự chảy như tầng hầm.

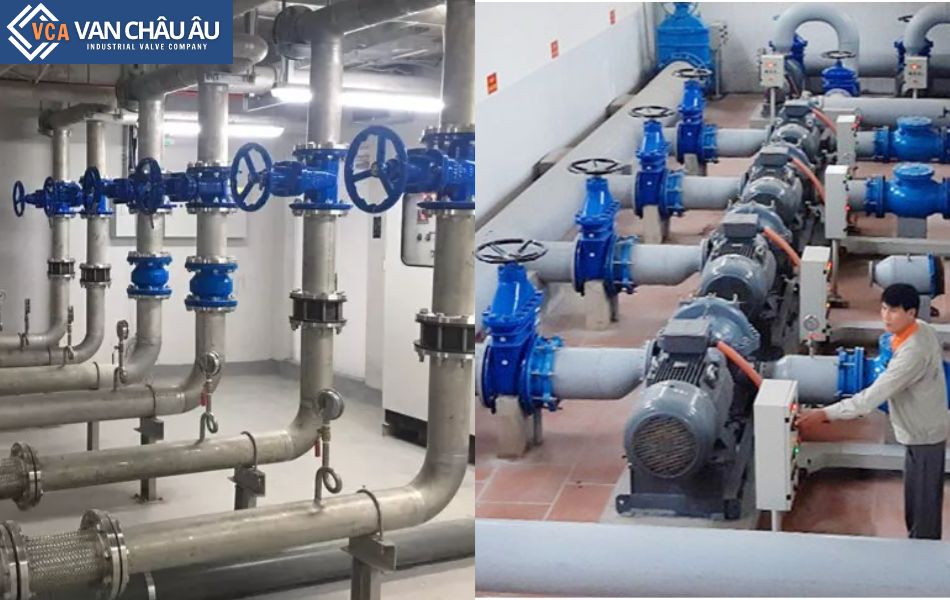

• Van công nghiệp: Là bộ phận kiểm soát và bảo vệ toàn bộ hệ thống, gồm van 1 chiều ngăn nước chảy ngược lại trạm bơm, van cổng để cô lặp các khu vực khi sửa chữa, van bướm điều tiết lưu lượng tại các đường ống lớn, và van giảm áp giúp ổn định áp lực nước theo từng cụm tầng.

• Đồng hồ nước: Đảm nhận vai trò giám sát vận hành, bao gồm đồng hồ tổng đo lưu lượng tiêu thụ và nước xả thải của toàn tòa nhà.

Tầm quan trọng của van công nghiệp trong hệ thống thoát nước chung cư

Van công nghiệp đóng vai trò quan trọng không thể thiếu trong hệ thống nước chung cư, trong đó vai trò của van công nghiệp trong hệ thống bao gồm:

• • Ngăn ngừa sự cố: Van giúp kiểm soát chiều dòng chảy, ngăn nước chảy ngược, tràn ngược hoặc rò rỉ tại những vị trí dễ phát sinh sự cố như hố thu nước hầm, đường ống thoát nước thải chính, hạn chế được tình trạng ngập úng, trào ngược nước thải gây ô nhiễm và ảnh hưởng đến sinh hoạt của cư dân.
  • Đảm bảo khả năng cô lập và bảo trì hệ thống: Van cho phép đóng ngắt tại đúng vị trí cần thiết mà không cần phải ngừng hoạt động của toàn bộ hệ thống, giúp tiết kiệm thời gian và không làm ảnh hưởng đến sinh hoạt của các khu vực trong tòa nhà.

• • Ổn định dáp lực, bảo vệ đường ống và thiết bị: điều tiết áp lực nước trong ngưỡng phù hợp, tránh hư hỏng đường ống và thiết bị do áp lực tăng giảm đột ngột.

• • Tiết kiệm chi phí vận hành lâu dài: Giảm tần suất hỏng hóc, hạn chế chi phí sửa chữa phát sinh so với việc dùng van kém chất lượng.
  • Đảm bảo vệ sinh môi trường, an toàn cho cư dân: Kiểm soát nước thải, nước mưa đúng quy trình, hạn chế mùi hôi và nguy cơ ô nhiễm.

Hiện nay, Van Châu Âu là đơn vị cung cấp các dòng van công nghiệp cho hệ thống thoát nước chung cư chất lượng. Trong đó, chúng tôi cung cấp đa dạng các dòng van như van cổng, van bướm, van giảm áp, van 1 chiều,…đến từ các thương hiệu nổi tiếng, đạt các tiêu chuẩn Châu Âu. Với hơn 17 năm kinh nghiệm chúng tôi tự hào là đơn vị hợp tác cung cấp thiết bị công nghiệp cho nhiều dự án, hệ thống lớn nhỏ trên toàn quốc.

Nếu có nhu cầu nhận tư vấn, mua van công nghiệp chất lượng, hãy liên hệ ngay hotline 0961.694.858 để nhận hỗ trợ nhanh chóng từ đội ngũ tư vấn của chúng tôi.

Một số câu hỏi thường gặp (FAQ)

Dưới đây là một số câu hỏi thường gặp liên quan đến áp lực nước chung cư và tiêu chuẩn quy định về hệ thống cấp thoát nước chung cư bạn có thể tham khảo:

Áp lực nước chung cư là bao nhiêu?

Theo tiêu chuẩn thiết kế cấp nước trong nhà, áp lực nước tối thiểu tại mỗi vòi sử dụng cần đạt khoảng 2.0 – 3.0 Bar để đảm bảo lưu lượng sử dụng bình thường, trong khi áp lực tối đa không nên vượt quá mức cho phép nhằm tránh gây hư hỏng đường ống và thiết bị.

Tiêu chuẩn quy định về hệ thống cấp thoát nước cho chung cư là gì?

Các tiêu chuẩn về hệ thống cấp thoát nước chung cư chính bao gồm:

• QCVN 01:2021/BXH yêu cầu kỹ thuật quy định trong “Quy chuẩn hệ thống cấp thoát nước cho nhà và công trình”.
• TCVN 4513:1988 tiêu chuẩn áp dụng thiết kế hệ thống cấp nước bên trong nhà ở.
• TCVN 7957:2008 tiêu chuẩn quy định yêu cầu thiết kế cho hệ thống thoát nước.

Trên đây là những thông tin chi tiết về hệ thống thoát nước chung cư và các thiết bị quan trọng trong hệ thống cấp thoát nước chung cư. Nếu cần tư vấn lựa chọn van công nghiệp phù hợp cho công trình, hãy liên hệ Van Châu Âu để được hỗ trợ nhanh chóng.
