Van điều chỉnh áp suất khí nén là gì? Cấu tạo, Nguyên lý hoạt động và Cách điều chỉnh

Van điều chỉnh áp suất khí nén là thiết bị quan trọng giúp duy trì áp suất ở mức phù hợp theo yêu cầu vận hành. Vậy van điều áp khí nén có cấu tạo như thế nào, hoạt động ra sao và đâu là những model được sử dụng phổ biến hiện nay? Hãy cùng Van Châu Âu tìm hiểu chi tiết trong bài viết dưới đây nhé!

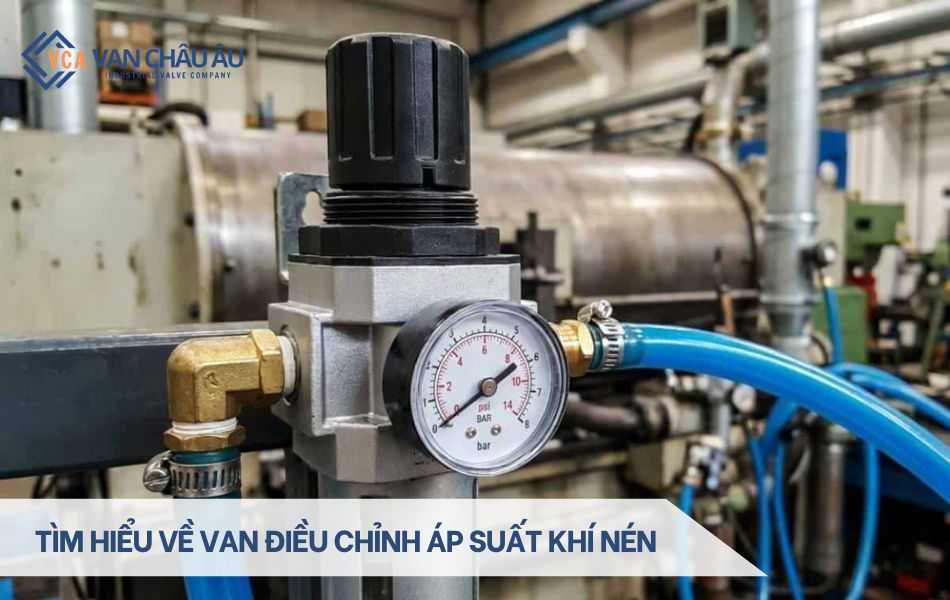

Van điều chỉnh áp suất khí nén là gì? Ưu điểm nổi bật

Van điều chỉnh áp suất khí nén hay còn gọi là van điều áp khí nén (Pneumatic Pressure Regulator Valve) là thiết bị được sử dụng để giảm, tăng hoặc duy trì áp suất khí nén đầu ra mong muốn ở mức ổn định cho hệ thống.

Van điều chỉnh áp khí nén thường được lắp cho máy nén khí, thiết bị sử dụng khí nén để đảm bảo áp suất cấp phù hợp với yêu cầu vận hành. Hiện nay, van  được sản xuất với nhiều kích thước và kiểu kết nối đáp ứng nhu cầu sử dụng trong lĩnh vực công nghiệp.

Nhờ khả năng kiểm soát và duy trì áp suất ổn định, van điều chỉnh áp khí nén mang lại nhiều lợi ích cho hệ thống vận hành như:

• Giúp duy trì áp suất đầu ra ổn định ngay cả khi áp suất đầu vào thay đổi.
• Hạn chế tình trạng áp suất tăng đột ngột, bảo vệ các thiết bị khỏi nguy cơ hư hỏng do quá áp.
• Giảm lượng khí nén tiêu thụ không cần thiết, từ đó tiết kiệm chi phí vận hành.
• Thiết kế nhỏ gọn, trọng lượng nhẹ, thuận tiện cho việc lắp đặt trong nhiều không gian và hệ thống khác nhau.
• Đa dạng kích thước kết nối, dải áp suất làm việc đáp ứng nhiều nhu cầu ứng dụng thực tế.
• Chi phí đầu tư hợp lý, phù hợp cho các hệ thống khí nén quy mô nhỏ đến các dây chuyền sản xuất công nghiệp lớn.

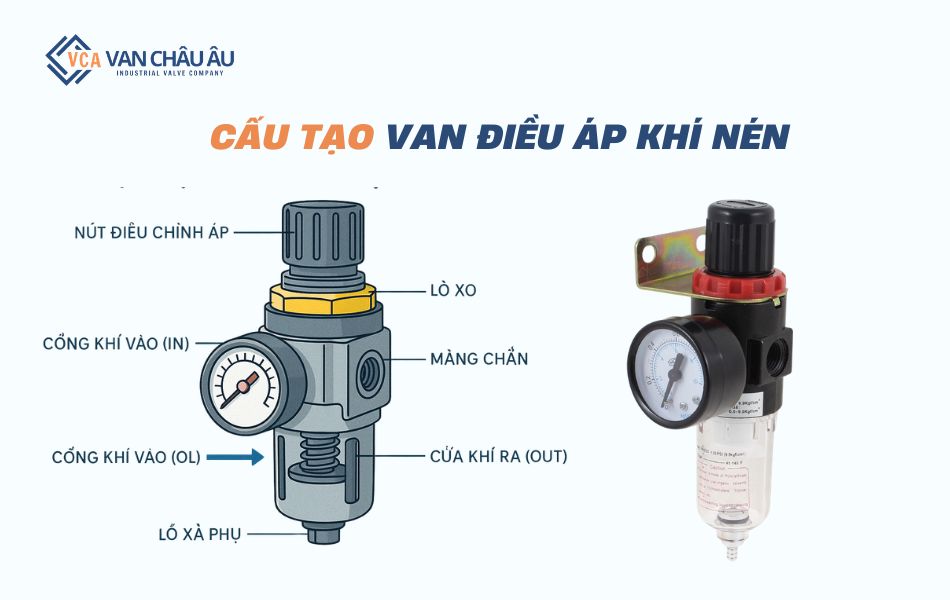

Cấu tạo và nguyên lý hoạt động của van điều áp khí nén

Van điều chỉnh áp khí nén được cấu tạo từ nhiều bộ phận khau để đảm bảo khả năng điều chỉnh áp suất một cách chính xác. Dưới đây là các bộ phận cấu tạo và chi tiết nguyên lý hoạt động của loại van này:

• Thân van: Thường được là từ nhôm, nhựa,… giúp bảo vệ các bộ phận khác bên trong khỏi những yếu tố tác động từ bên ngoài môi trường.
• Núm điều chỉnh: Có nhiệm vụ điều chỉnh áp suất van thông qua việc vặn đầu điều chỉnh, cho phép cài đặt và thay đổi áp suất theo nhu cầu.
• Trục van: Có nhiệm vụ truyền chuyển động từ núm điều chỉnh đến cụm van bên trong.
• Lò xo: Tạo lực cân bằng với áp suất khí nén, giúp duy trì mức áp suất đầu ra ổn định.
• Màng van/ đĩa van: Thực hiện chức năng đóng mở và điều tiết lưu lượng khí đi qua van.
• Đồng hồ đo áp suất: Được lắp trực tiếp vào thân van giúp theo dõi và kiểm sóat áp suất đầu ra.

Nguyên lý hoạt động của van điều chỉnh áp suất khí nén dựa trên sự cân bằng giữa áp suất khí nén và lực đàn hồi của lò xo bên trong van. Khi áp suất đầu ra vượt quá giá trị cài đặt, áp lực khí sẽ tác động lên màng van hoặc piston, làm giảm tiết diện dòng chảy và hạ áp suất xuống mức mong muốn. Ngược lại, khi áp suất giảm xuống thấp hơn mức thiết lập, lực đàn hồi của lò xo sẽ tác động giúp van mở rộng hơn, tăng lưu lượng khí đi qua và đưa áp suất trở lại mức cài đặt.

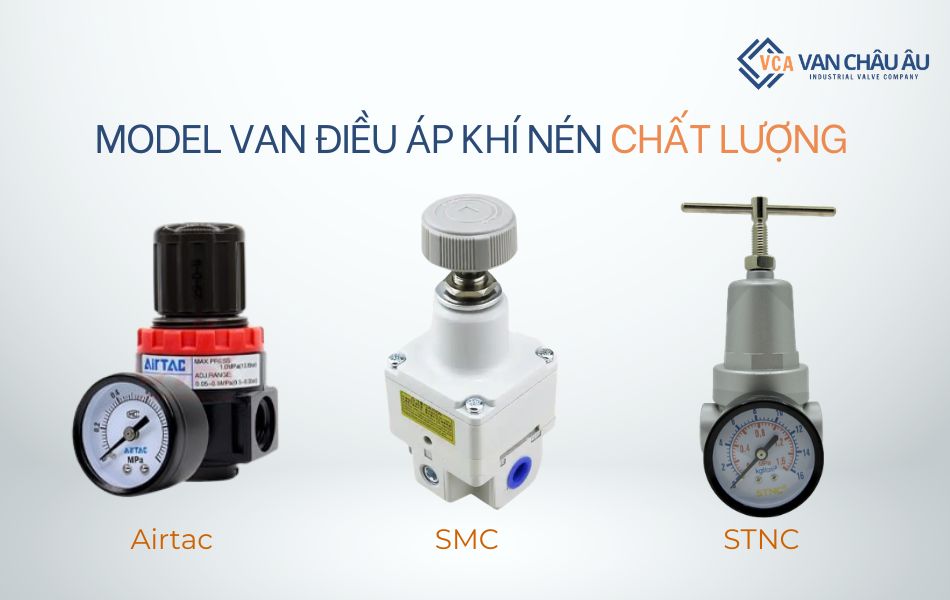

3+ Model van điều chỉnh áp suất khí nén nổi bật, phổ biến hiện nay

Hiện nay, trên thị trường có nhiều dòng van điều chỉnh áp suất khí nén đến từ các thương hiệu khác nhau. Dưới đây là một số model van điều chỉnh áp khí nén được sử dụng phổ biến hiện nay:

Van điều áp khí nén SMC

SMC là thương hiệu nổi tiếng đến từ Nhật Bản, được sử dụng rộng rãi trong nhiều hệ thống công nghiệp và tự động hóa. Van điều áp khí nén SMC được đánh giá cao nhờ khả năng điều chỉnh áp suất ổn định, độ bền tốt và thiết kế nhỏ gọn, phù hợp với nhiều môi trường làm việc khác nhau.

Van điều áp khí nén Airtac

Van điều chỉnh áp suất khí nén Airtac là dòng van đến từ Đài Loan, được nhiều doanh nghiệp lựa chọn nhờ chất lượng ổn định và giá thành hợp lý. Van điều áp khí nén Airtac có thiết kế đơn giản, dễ lắp đặt và bảo trì, đáp ứng tốt nhu cầu sử dụng trong các hệ thống khí nén công nghiệp và dây chuyền sản xuất.

Van điều áp khí nén STNC

Van điều áp STNC là sản phẩm đến từ thương hiệu STNC của Trung Quốc. Với chất lượng ổn định, độ bền cao cùng mức giá cạnh tranh, dòng van này được sử dụng rộng rãi trong các hệ thống khí nén tại nhà xưởng, cơ sở sản xuất và đơn vị sửa chữa quy mô nhỏ đến vừa.

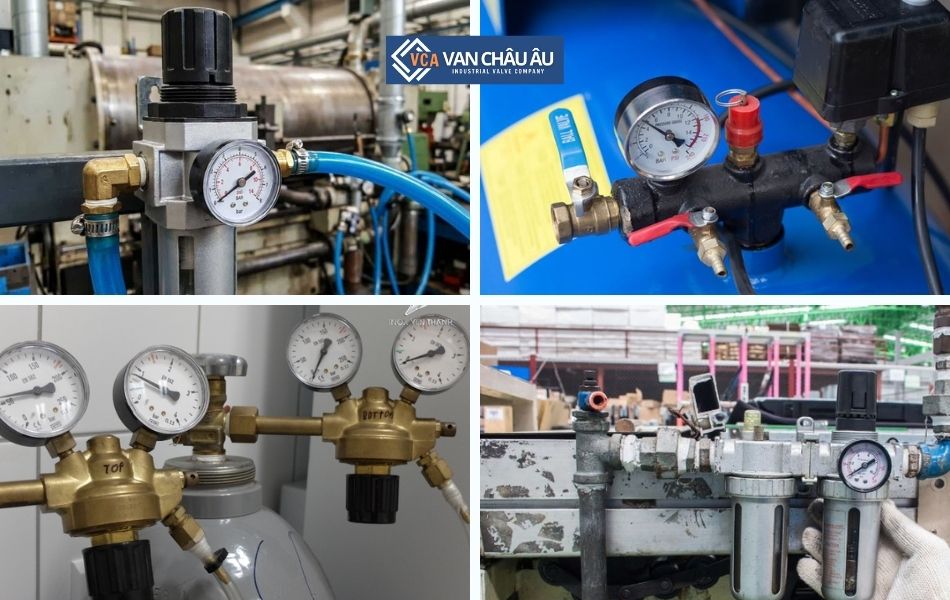

Ứng dụng van điều chỉnh áp suất khí nén

Nhờ khả năng điều chỉnh và duy trì áp suất ổn định, van điều chỉnh áp khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

• Trong lĩnh vực tự động hóa, van được sử dụng để kiểm soát áp suất cấp cho các thiết bị vận hành bằng khí nén.
• Sử dụng cho xi lanh khí nén, các loại van điều khiển khí nén để duy trì áp suất làm việc phù hợp.
• Ứng dụng trong các dây chuyền đóng gói, in ấn, vận chuyển nguyên liệu trong ngành sản xuất.
• Trong các nhà máy sản xuất thực phẩm, nước giải khát, thức ăn chăn nuôi, chế biến nông lâm sản xuất khẩu, dược phẩm và thiết bị y tế,…
• Sử dụng trong các nhà máy gia công kim loại, chế tạo máy, khai thác khoáng sản,…
• Trong các nhà máy sản xuất ô tô, lắp ráp linh kiện điện tử và dệt may công nghiệp.
• Ứng dụng trong các hệ thống nâng hạ, thiết bị sửa chữa và các loại máy móc công nghiệp.

Hướng dẫn cách điều chỉnh van điều áp khí nén

Để đảm bảo mức áp suất đầu ra phù hợp cho hệ thống cần phải biết cách chỉnh van điều áp khí nén. Các bước thực hiện điều chỉnh van như sau:

• Bước 1: Bật máy nén khí hoặc mở nguồn cấp khí để đưa khí nén vào hệ thống.
• Bước 2: Tiến hành điều chỉnh núm vặn trên van theo mức áp suất mong muốn. Tiến hành xoay núm theo chiều kim đồng hồ để tăng áp suất đầu ra hoặc xoay ngược chiều kim đồng hồ để giảm áp suất đầu ra.
• Bước 3: Quan sát đồng hồ đo áp suất được tích hợp trên van đảm bảo mức áp suất đã được cài đặt phù hợp với yêu cầu của thiết bị sử dụng khí nén.
• Bước 4: Sau khi hoàn tất việc cài đặt áp suất, tiến hành khóa núm điều chỉnh theo thiết kế của van nhằm tránh thay đổi áp suất ngoài ý muốn trong quá trình vận hành.

Bài viết trên đã cung cấp đầy đủ các thông tin về cấu tạo, nguyên lý hoạt động, các loại van nổi bật và cách chỉnh van điều áp khí nén chuẩn kỹ thuật. Hy vọng qua bài viết trên bạn đã có thể lựa chọn được loại van điều chỉnh áp suất khí nén phù hợp và cách sử dụng đúng để đảm bảo độ chính xác trong vận hành.
