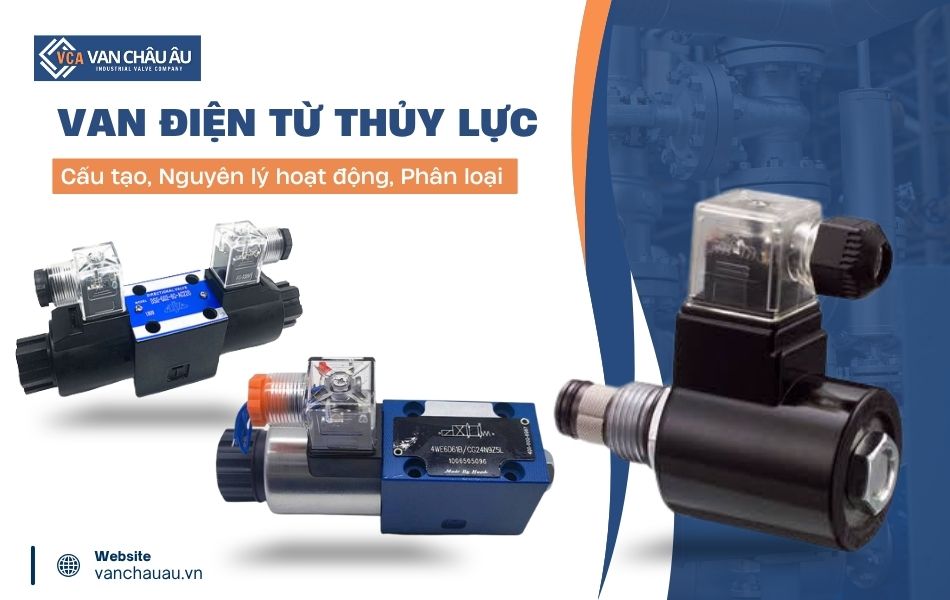

Van điện từ thủy lực là gì? Chi tiết cấu tạo, nguyên lý hoạt động và phân loại phổ biến

Van điện từ thủy lực là thiết bị đóng vai trò quan trọng trong việc điều khiển chính xác hướng và lưu lượng dòng dầu của các hệ thống thủy lực công nghiệp. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các dòng phân loại hiện nay và cách chọn van phù hợp với hệ thống.

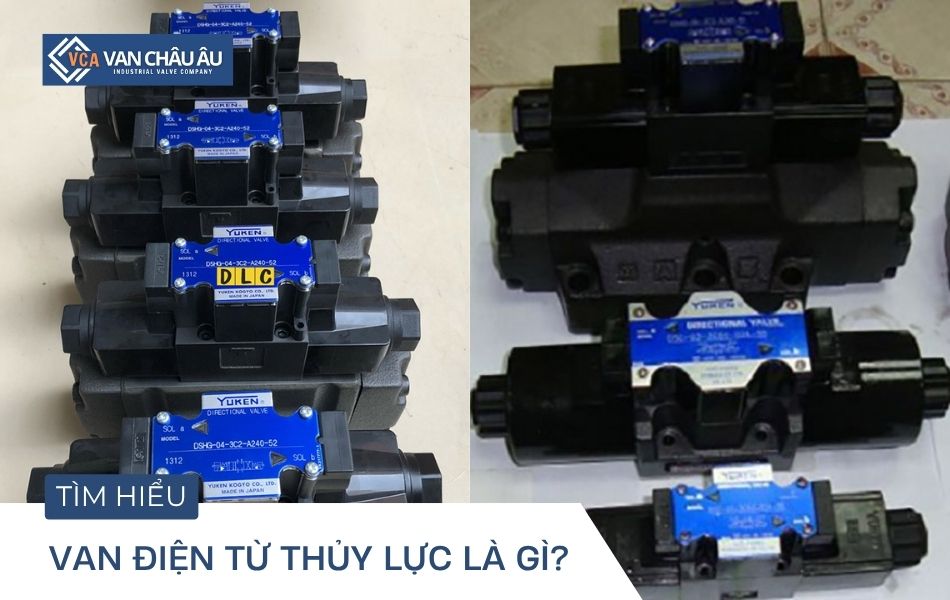

Giới thiệu về van điện từ thủy lực

Van điện từ thủy lực có tên tiếng Anh là Hydraulic Solenoid Valve là thiết bị sử dụng lực điện từ để điều khiển đóng hoặc mở dòng dầu thủy lực trong hệ thống. Van có vai trò ngăn chặn, cho phép hoặc điều hướng dòng dầu đi theo hướng nhất định để điều khiển xi lanh hoặc mô tơ thủy lực chuyển động theo ý muốn.

Van điện từ dầu thủy lực hoạt động bằng nguồn điện áp dễ sử dụng, vận hành và cho phép vận hành tự động hóa. Khi cấp điện vào cuộn coil, từ trường sinh ra tác động lực làm dịch chuyển con trượt bên trong van, từ đó làm thay đổi đường dẫn dầu.

Nhờ khả năng vận hành chính xác và có thể điều khiển từ xa, van phù hợp cho các hệ thống quy mô lớn hoặc lắp đặt ở những vị trí cao, nguy hiểm mà không thể thao tác trực tiếp bằng tay. Van điện từ dầu thủy lực thường được sử dụng trong máy ép, máy nâng, máy công trình, dây chuyền sản xuất, hệ thống tự động hóa và nhiều thiết bị sử dụng truyền động thủy lực.

Thông số kỹ thuật của van điện từ thủy lực

Dưới đây là bảng thông số kỹ thuật tham khảo, tổng hợp từ các dòng van điện từ thủy lực phổ biến trên thị trường.

Chất liệu	Thép hợp kim, gang, inox, đồng, nhựa
Điện áp	12V, 24V, 110V, 220V
Số cổng/ số vị trí	4/2, 4/3, 5/2, 5/3
Áp suất làm việc	16 – 31,5 MPa ( tương đương 160 – 315 bar)
Áp lực dầu tối đa	100 kgf/cm2
Lưu lượng tối đa	40 – 100 L/ phút
Nhiệt độ hoạt động	– 25°C đến 90°C
Xuất xứ	Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản,…

Cấu tạo và nguyên lý làm việc của van điện từ thủy lực

Để hiểu rõ cách van điện từ thủy lực vận hành và lựa chọn sản phẩm phù hợp, cần nắm được cấu tạo của van cũng như nguyên lý hoạt động của từng bộ phận trong hệ thống.

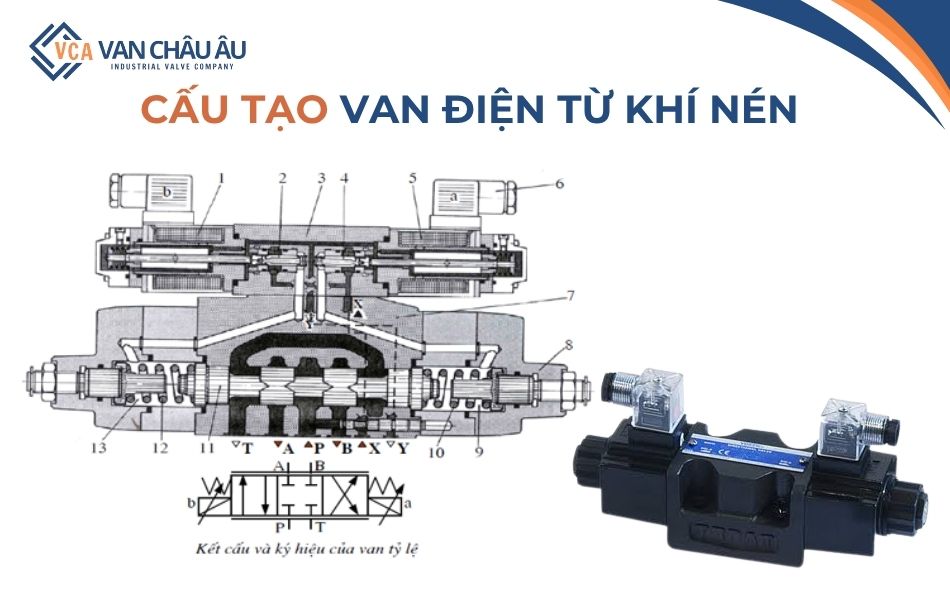

Cấu tạo

Van điện từ thủy lực bao gồm nhiều bộ phận, về cơ bản van có cấu tạo từ những bộ phận chính sau:

• Thân van: Thường được chế tạo từ thép, gang, inox để chịu được áp suất cao và chống ăn mòn dưới tác động của dòng dầu. Ngoài ra, còn giúp bảo vệ các bộ phận bên trong trước các tác động từ bên ngoài.
• Cuộn coil điện: Có lõi là dây đồng quấn quanh, được bọc bên ngoài bằng lớp vỏ nhựa để bảo vệ cuộn coil.
• Lò xo: Đảm bảo đưa con trượt trở về vị trí mặc định khi nguồn điện ngắt, giúp van trở lại trạng thái ổn định ban đầu.
• Các cổng kết nối: Đây là nơi dầu thủy lực đi vào và đi ra khỏi van trong quá trình vận hành, gồm van 4/2, 4/3, 5/2, 5/3 là số cổng và số vị trí bên trong van tùy theo thiết kế từng loại.
• Con trượt: Nằm bên trong thân van có hình trụ dài, thực hiện di chuyển vị trí khi van được cấp nguồn điện để thực hiện đóng mở van.

Nguyên lý hoạt động

Van điện từ hoạt động dựa vào nguyên lý cảm ứng điện từ cùng với áp suất dầu trong hệ thống. Thân van được thiết kế với các cổng kết nối với các đầu ống dẫn. Khi cấp điện phù hợp cho cuộn coil, dòng điện đi vào cuộn coil sinh ra từ trường, sau đó tác động lực làm con trượt bên trong van di chuyển đến vị trí mong muốn. Từ đó dẫn dầu áp suất đến đúng cổng trên thân van đi vào thiết bị cần điều khiển.

Khi ngắt điện, từ trường mất đi, lò xo hồi vị sẽ đẩy con trượt trở về vị trí mặc định ban đầu, đưa hệ thống trở lại trạng thái đóng hoặc trạng thái chuyển dòng chảy tùy vào từng loại van.

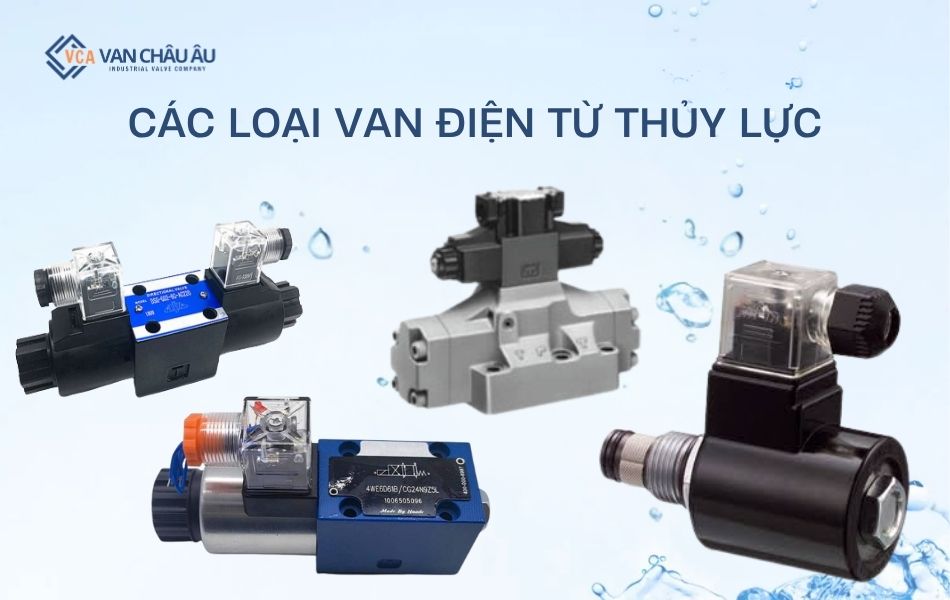

Phân loại van điện từ thủy lực

Van điện từ thủy lực có thể được phân loại theo các tiêu chí dưới đây:

Theo điện áp

• Van điện từ thủy lực 12V: Sử dụng mức điện thấp có độ an toàn cao, phù hợp sử dụng cho các thiết bị, hệ thống đặc thù có lượng điện áp nhỏ để vận hành.
• Van điện tử thủy lực 24V: Đây là dải điện áp được dùng phổ biến trong công nghiệp, thường dùng cho các hệ thống tự động hóa có tủ điều khiển riêng, kết hợp với PLC hoặc bộ điều khiển trung tâm. Điện áp 24V cân bằng tốt giữa độ an toàn và khả năng truyền tín hiệu ổn định.
• Van điện từ thủy lực 220V: Phù hợp cho các hệ thống có sẵn nguồn điện lưới dân dụng, không cần lắp thêm bộ hạ áp. Thường thấy ở các máy móc, thiết bị công nghiệp cỡ vừa và nhỏ.

Theo số cổng và số vị trí

• Van điện từ thủy lực 2/2: Là loại van có 2 cửa và 2 vị trí điều khiển, thường gồm một cửa vào và một cửa ra. Loại van này phù hợp với các ứng dụng cần đóng/mở dòng dầu thủy lực.
• Van điện từ thủy lực 3/2: Có 3 cửa và 2 vị trí điều khiển, thường gồm cửa cấp dầu, cửa làm việc và cửa hồi. Van có khả năng chuyển hướng dòng dầu giữa các cửa tùy theo trạng thái của solenoid.
• Van điện từ thủy lực 4/2: Là loại van có 4 cửa và 2 vị trí điều khiển, thường gồm cửa áp suất P, cửa hồi T và hai cửa làm việc A, B. Đây là một trong những cấu hình van đảo chiều phổ biến trong hệ thống thủy lực.
• Van điện từ thủy lực 4/3: Có 4 cửa và 3 vị trí điều khiển, gồm hai vị trí làm việc ở hai phía và một vị trí trung tâm. Nhờ có thêm vị trí trung tâm, van 4/3 có thể thực hiện các chức năng tiến, dừng/giữ, lùi, phù hợp với các hệ thống cần kiểm soát linh hoạt hơn.

Theo chất liệu

• Van điện từ thủy lực thép: Loại này có khả năng chịu áp lực lớn và nhiệt độ cao và có độ cứng tốt, được sử dụng trong các ứng dụng yêu cầu độ bền tốt trong môi trường khắc nghiệt. Tuy nhiên, độ chống chịu ăn mòn kém hơn so với dòng inox.
• Van điện từ thủy lực inox: Đây là lựa chọn khi cần khả năng chống ăn mòn hoặc trong các môi trường yêu cầu về độ vệ sinh, chống bám bẩn.
• Van điện từ thủy lực gang: Thường dùng cho các dòng van có kích thước lớn, tuy nhiên khả năng chống áp và nhiệt độ không quá cao.
• Van điện từ thủy lực đồng: Dòng này có kích thước nhỏ, thường dùng cho các đường ống nhỏ, sử dụng kết nối dạng ren.
• Van điện từ thủy lực nhựa: Dùng hiệu quả trong các lưu chất có tính ăn mòn cao, tuy nhiên khả năng chịu nhiệt độ và áp suất không tốt như các dòng van chất liệu khác.

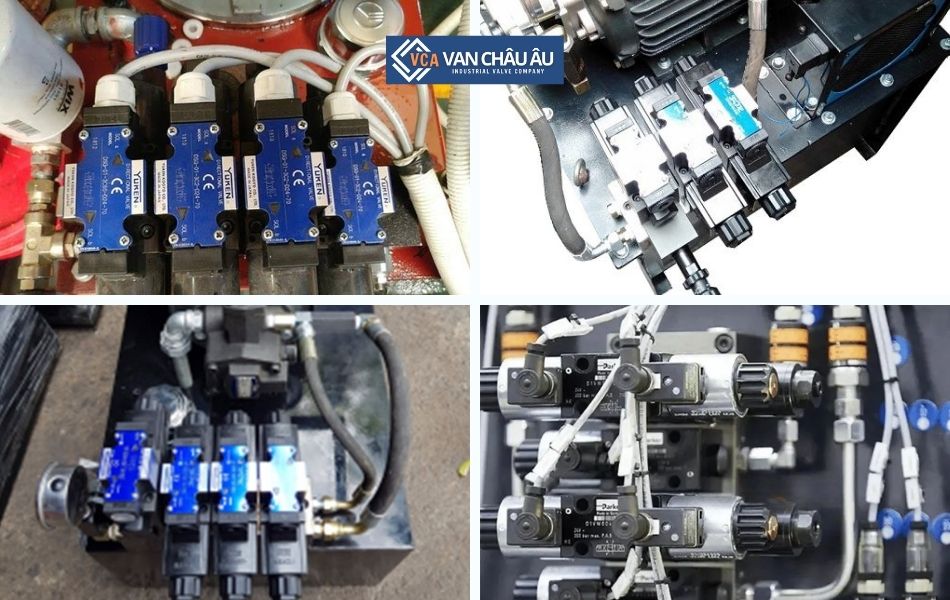

Van điện từ thủy lực được ứng dụng ở đâu?

Nhờ khả năng điều khiển dòng dầu bằng tín hiệu điện, van được sử dụng trong nhiều thiết bị và hệ thống như:

• Máy ép thủy lực.
• Máy nâng, bàn nâng.
• Máy sử dụng trong các công trình.
• Máy sản xuất và gia công công nghiệp.
• Hệ thống xi lanh thủy lực.
• Hệ thống mô tơ thủy lực.
• Dây chuyền sản xuất tự động.
• Thiết bị nâng hạ.
• Máy CNC.
• …

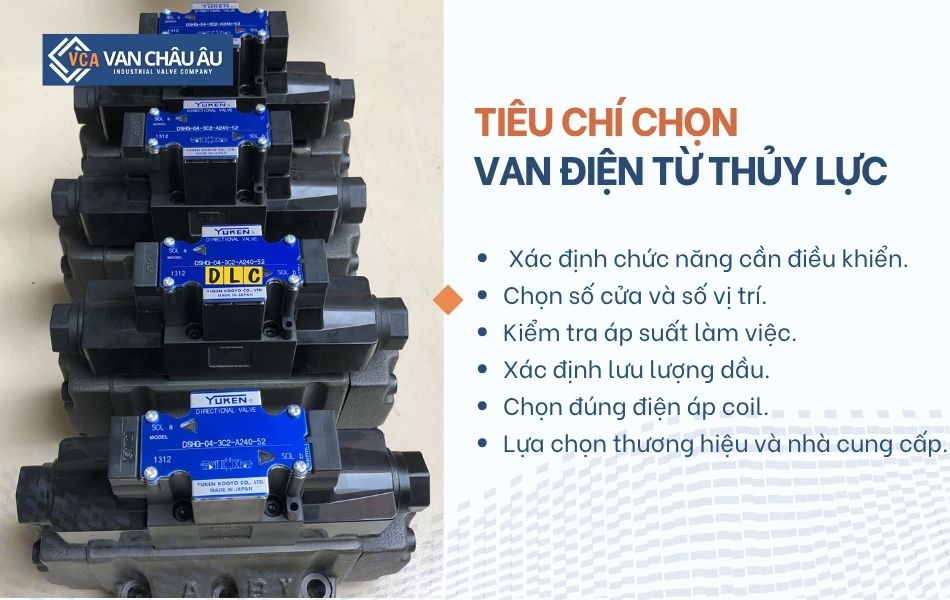

Cách chọn van điện từ thủy lực phủ hợp với hệ thống

Để chọn đúng loại van điện từ thủy lực phù hợp cho hệ thống, cần đánh giá nhiều tiêu chí về áp suất, lưu lượng, kích thước, loại van,…Chi tiết như sau:

• Xác định áp suất tối đa và lưu lượng cần thiết của hệ thống và van để đảm bảo van hoạt động ổn định trong suốt quá trình vận hành.
• Chọn đúng số cổng, số vị trí như 2/2, 3/2, 4/2 4/3 tùy theo nhu cầu sử dụng để đảm bảo độ chính xác.
• Nên ưu tiên chọn van có điện áp phù hợp nguồn điện sẵn có của hệ thống để đảm bảo độ an toàn.
• Kiểm tra kích thước của cổng kết nối đảm bảo tương thích với đường ống dẫn dầu hiện có trong hệ thống.
• Ưu tiên chọn mua từ các thương hiệu và đơn vị cung cấp uy tín có nguồn gốc rõ ràng và hỗ trợ tư vấn kỹ thuật để đảm bảo chất lượng và độ bền trong suốt quá trình sử dụng.

Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về van điện từ thủy lực, từ đó có thêm cơ sở để lựa chọn sản phẩm phù hợp với nhu cầu sử dụng thực tế. Nếu có nhu cầu nhận tư vấn và báo giá chất lượng với giá tốt, hãy để lại thông tin tại mục hỗ trợ hoặc liên hệ hotline 0961.694.858 ngay nhé!
