Cấu tạo van điện từ gồm những gì? Tìm hiểu nguyên lý hoạt động và Phân loại

Van điện từ được ứng dụng phổ biến hiện nay, dùng để đóng hoặc mở dòng lưu chất theo yêu cầu. Việc hiểu rõ cấu tạo van điện từ giúp bạn chọn được đúng sản phẩm phù hợp cho hệ thống. Bài viết dưới đây sẽ giúp bạn nắm rõ từng bộ phận, sơ đồ cấu tạo và nguyên lý hoạt động cả van điện từ.

Tổng quan về van điện từ

Van điện từ (Solenoid valve) là dòng van công nghiệp sử dụng lực điện từ sinh ra từ cuộn coil bên trong thân van khi được cấp điện để điều khiển đóng hoặc mở dòng chảy của chất lỏng, khí hoặc hơi trong đường ống mà không cần thao tác thủ công.

Dòng van này được ứng dụng rộng rãi trong nhiều lĩnh vực và tùy theo môi chất sử dụng van điện từ có thể được gọi theo nhiều tên khác nhau như van điện từ nước, van điện từ khí nén, van điện từ hơi nóng hay van điện thủy lực. Tuy nhiên, hầu hết cấu tạo van điện từ các loại đều tương tự như nhau, chỉ khác nhau ở vật liệu chế tạo để phù hợp với từng loại lưu chất và điều kiện vận hành khác nhau.

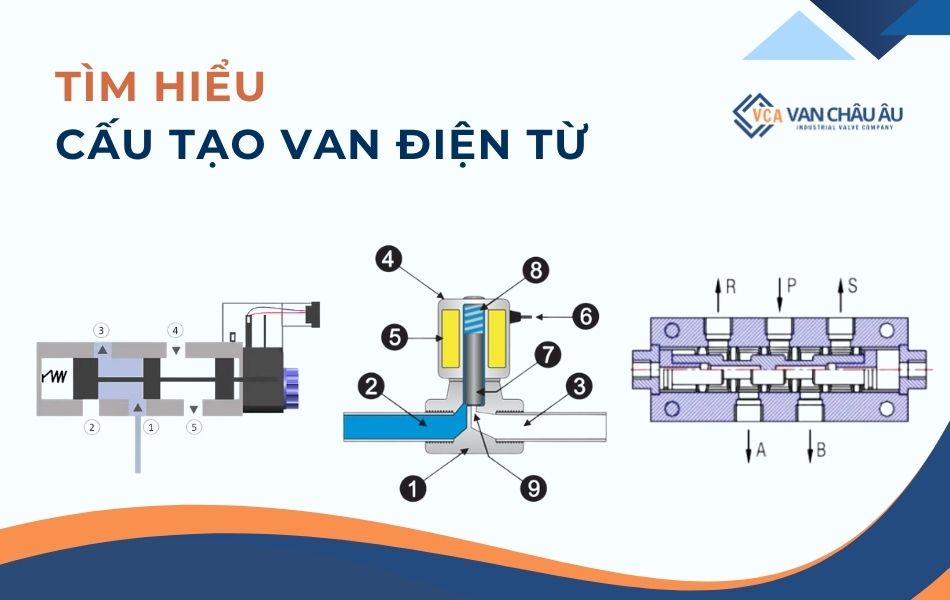

Cấu tạo van điện chi tiết theo từng loại

Tùy vào từng loại lưu chất sử dụng, van điện từ có thể có cấu tạo khác nhau, cụ thể từng loại như sau:

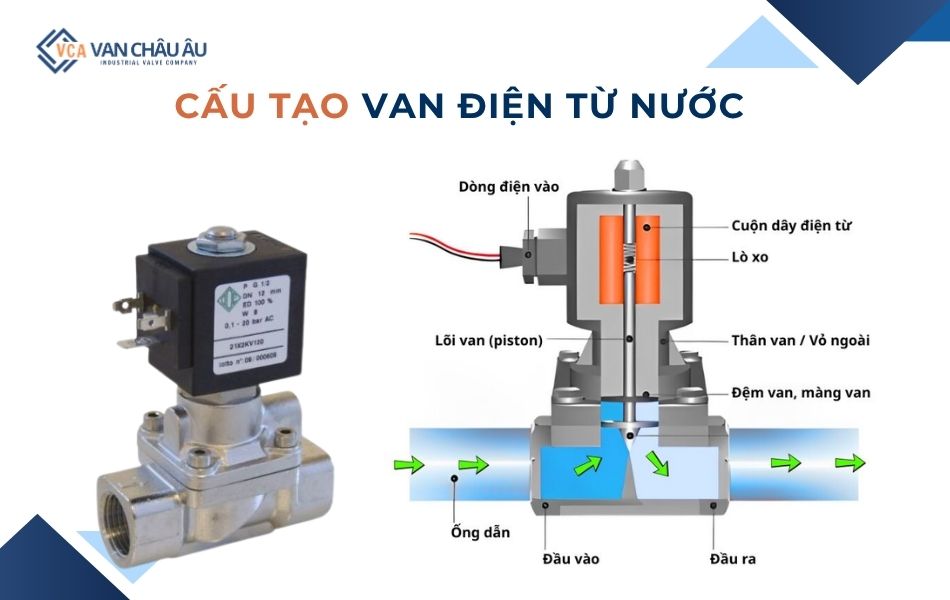

Cấu tạo van điện từ nước

Về cơ bản, cấu tạo van điện nước từ gồm 7 bộ phận chính hỗ trợ trong quá trình đóng mở van chính xác, cụ thể như sau:

• Thân van: Chứa và bảo vệ các bộ phận bên trong, có nhiệm vụ dẫn hướng dòng chảy và kết nối với đường ống theo dạng nối ren hoặc mặt bích.
• Cuộn coil: Được đặt ở phía trên thân van, thường được làm từ đồng, có khả năng sinh ra từ trường khi có dòng điện chạy qua từ đó điều khiển được van.
• Piston: Có dạng hình trụ, là 1 thanh kim loại được đặt bên trong thân van có thể di chuyển lên hoặc xuống dưới tác động của từ trường từ cuộn coil, trực tiếp thực hiện quá trình đóng hoặc mở van.
• Lò xo: Chất liệu phổ biến được dùng để chế tạo lò xo là thép không gỉ, thực hiện nhiệm vụ đẩy piston về vị trí mặc định ban đầu khi ngắt điện.
• Đệm làm kín: Đa dạng chất liệu sử dụng như cao su EPDM, NBR, PTFE, dùng để làm kín và ngăn chặn rò rỉ lưu chất trong quá trình vận hành và khi van ở trạng thái đóng.
• Vỏ bảo vệ: Thường được làm bằng nhựa, đóng vai trò bao bọc và bảo vệ cuộn coil trước những tác động từ bên ngoài môi trường.
• Dây điện kết nối: Dùng để kết nối van với nguồn điện để cấp tín hiệu điều khiển van.

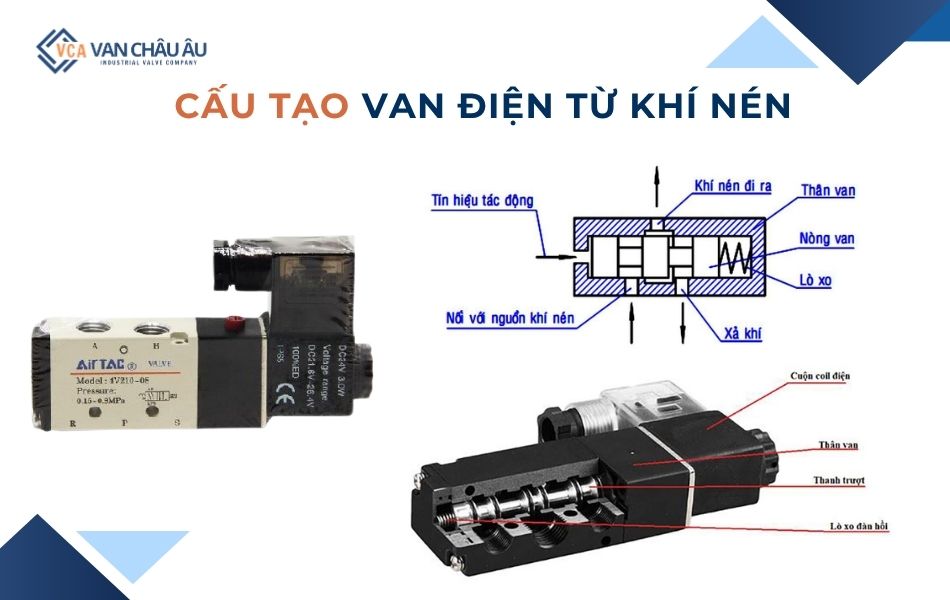

Cấu tạo van điện từ khí nén

Khác với van điện từ nước, cấu tạo van điện từ khí nén được thiết kế để điều khiển dòng khí nén và phân phối khí đến các thiết bị.

• Thân van và các cửa khí: Thân van là nơi bố trí các đường dẫn khí và các cửa kết nối. Tùy theo chức năng, van có thể có 2 cửa, 3 cửa, 4 cửa hoặc 5 cửa.
• Cuộn coil: Cuộn coil tạo ra từ trường để hút lõi từ bên trong van. Chuyển động này làm thay đổi vị trí các cửa khí, từ đó điều khiển hướng di chuyển của xi lanh hoặc thiết bị khí nén.
• Lò xo: Có nhiệm vụ đưa lõi từ về vị trí ban đầu khi ngắt nguồn điện.
• Lõi từ: Thực hiện đóng mở hoặc chuyển hướng các đường dẫn khí bên trong thân van.
• Gioăng làm kín: Giúp ngăn khí rò rỉ giữa các khoang bên trong thân van.

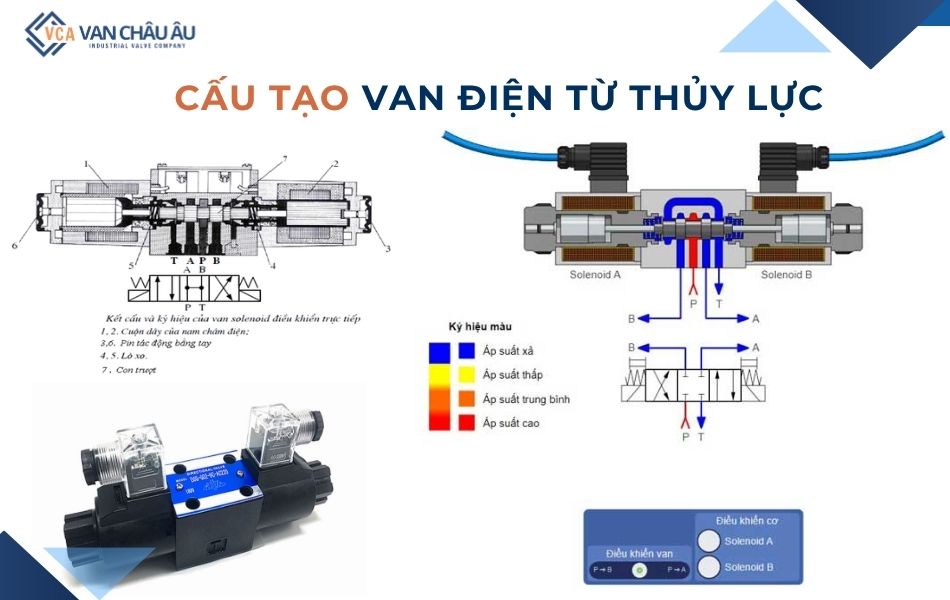

Cấu tạo van điện từ thủy lực

Tương tự, van điện từ thủy lực cũng được cấu tạo từ các bộ phận như:

• Thân van: Thường được chế tạo từ thép có độ bền cao để chịu được áp suất lớn trong môi trường thủy lực.
• Các cổng làm việc: Thường được ký hiệu là cửa P, T, A và B để phân biệt các cửa hoạt động của van.
• Cuộn coil: Tạo ra lực điện từ khi được cấp điện. Lực này tác động lên lõi từ, làm thay đổi vị trí các đường dẫn trong van.
• Con trượt: Truyền lực từ cuộn coil đến con trượt và thay đổi các vị trí cổng để điều khiển dòng chảy.
• Lò xo: Đưa lõi về vị trí mặc định khi ngắt nguồn điện.
• Gioăng làm kín: Có nhiệm vụ hạn chế rò rỉ dầu thủy lực giữa các khoang bên trong van. Vật liệu gioăng cần phù hợp với loại dầu, áp suất và nhiệt độ làm việc.

Nguyên lý hoạt động của van điện từ

Nguyên lý van điện từ khá đơn giản hoạt động dựa trên hiện tượng cảm ứng điện từ như sau:

Khi dòng điện được cấp vào cuộn coil, lúc này cuộn dây sẽ sinh ra từ trường và tác động lực hút lên piston làm bằng vật liệu từ tính, kéo piston di chuyển ngược chiều với lực đẩy của lò xo.

Tùy theo cấu tạo của từng loại van, chuyển động của piston có thể trực tiếp đóng mở van hoặc tắc động lên màng van, cơ cấu điều khiển để kiểm soát dòng chảy. Nhờ đó, lưu chất có thể được cho phép đi qua hoặc ngăn lại theo tín hiệu điều khiển.

Khi ngắt nguồn điện, từ trường biến mất và bộ phận chuyển động sẽ trở về trạng thái ban đầu nhờ lực của lò xo, áp suất lưu chất hoặc cơ cấu hồi vị được thiết kế bên trong van. Quá trình này giúp van thực hiện chức năng đóng mở tự động mà không cần thao tác thủ công.

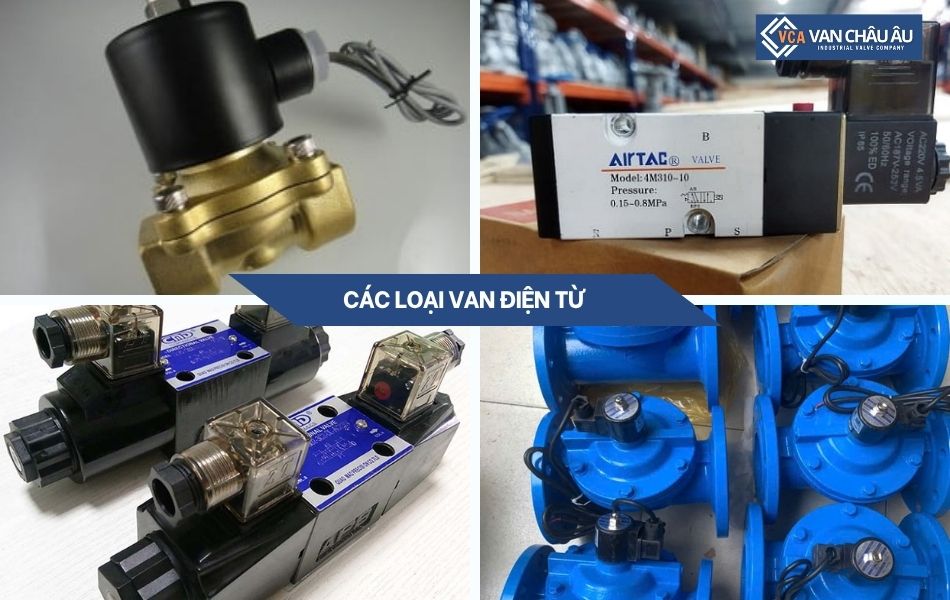

Các loại van điện từ phổ biến hiện nay

Dựa vào cấu tạo van điện từ, ứng dụng, điện áp sử dụng và dạng kết nối, van có thể được phân thành nhiều loại khác nhau, chi tiết như sau:

Theo trạng thái van

• Van điện từ thường đóng: Ký hiệu là van NC, ở trạng thái bình thường van sẽ đóng dòng lưu chất và van chỉ mở khi được cấp điện. Loại này phù hợp cho các hệ thống không cần mở thường xuyên, chỉ cần cấp lưu chất trong khoảng thời gian nhất định.
• Van điện từ thường mở: Ký hiệu NO, luôn mở khi chưa cấp điện và đóng lại khi coil được cấp điện. Đây là lựa chọn với các hệ thống cần duy trì dòng chảy thường xuyên và chỉ đóng khi có tín hiệu điều khiển.

Theo môi chất sử dụng

• Van điện từ nước: Được sử dụng để đóng mở và kiểm soát dòng nước trong hệ thống cấp nước, tưới tiêu, xử lý nước, máy lọc nước và các dây chuyền tự động hóa. Van thường có thân bằng đồng, inox hoặc nhựa, gioăng làm kín bằng NBR, EPDM.
• Van điện từ khí nén: Van điện từ khí nén dùng để điều khiển hướng đi của khí nén đến các thiết bị chấp hành như xi lanh, bộ kẹp, cơ cấu nâng hạ hoặc bộ truyền động khí nén. Van thường có các cửa cấp khí, cửa làm việc và cửa xả.
• Van điện từ hơi nóng: Dùng để điều khiển dòng hơi nóng trong môi trường công nghiệp có nhiệt độ cao. Thân van thường được chế tạo từ inox hoặc thép có khả năng chịu nhiệt tốt.
• Van điện từ thủy lực: Được sử dụng để điều khiển dòng dầu trong các hệ thống thủy lực. Loại van này thường được ứng dụng trong máy ép, máy công nghiệp, dây chuyền tự động hóa, các thiết bị chuyên dụng,…

Theo điện áp

• Van điện từ 220V: Sử dụng cuộn coil có điện áp định mức 220V, thường được lắp đặt trong các hệ thống sử dụng nguồn điện dân dụng.
• Van điện từ 24V: Thường sử dụng nguồn 24V AC hoặc 24V DC, phổ biến trong tủ điều khiển, dây chuyền tự động hóa và các hệ thống yêu cầu mức điện áp an toàn.

Theo kết nối

• Van điện từ nối ren: Có kích thước nhỏ gọn, được kết nối với đường ống thông qua các đầu ren, thường được dùng trong các đường ống có kích thước nhỏ.
• Van điện từ mặt bích: Kết nối với ống qua dạng mặt bích, có kết nối chắc chắn thường được lắp trong các đường ống có kích thước lớn.
