Van điều khiển khí nén là loại van điều khiển tự động bằng khí nén tự động với tín hiệu điều khiển analogue là 4 – 20mA, 0 – 20mA., hoạt động theo kiểu On/Off hoặc tuyến tính. Hãy cùng Van Châu Âu tìm hiểu chi tiết về van điều khiển khí nén trong bài viết dưới đây:

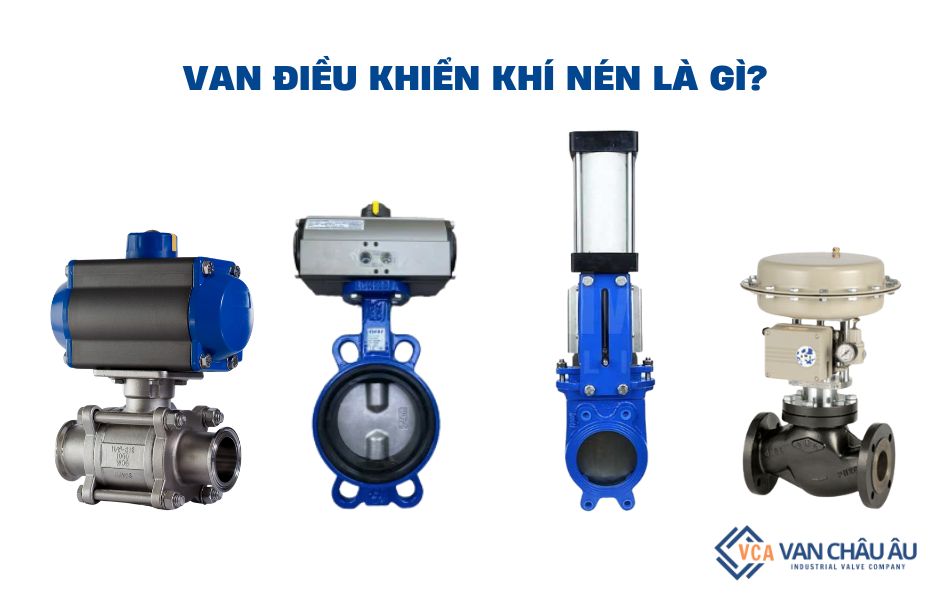

Van điều khiển khí nén là gì?

Van điều khiển khí nén (Pneumatic Control Valve) là một thiết bị quan trọng trong các hệ thống công nghiệp, dùng để đóng mở và điều tiết lưu lượng chất lỏng, khí nén hoặc hơi nóng trong các đường ống một cách tự động, không cần sự can thiệp của con người.

Thiết bị này hoạt động dựa trên áp lực của khí nén. Khi khí nén được cấp vào bộ điều khiển, tác động lên xilanh và các cơ cấu bánh răng, trục chuyển động, giúp van thay đổi trạng thái từ mở sang đóng hoặc ngược lại.

Các tên gọi khác của van điều khiển khí nén như:

• Van khí nén
• Van điều khiển bằng khí nén
• Van động cơ khí nén
• Van vận hành bằng khí nén

Van điều khiển khí nén có thể được điều khiển theo kiểu On/Off hoặc tuyến tính. Đây là dòng van được ưa chuộng trong các hệ thống công nghiệp nhờ khả năng đóng mở nhanh chóng, chính xác và giá thành hợp lý. Hiện nay, thiết bị được sử dụng rộng rãi trong các ngành công nghiệp sản xuất, các hệ thống yêu cầu độ chính xác và hiệu quả cao.

Van Châu Âu là đơn vị nhập khẩu và phân phối độc quyền các thương hiệu van khí nén chính hãng, uy tín hàng đầu tại Việt Nam với đầy đủ các kích cỡ từ nhỏ đến lớn đáp ứng nhu cầu đa dạng của khách hàng.

Cấu tạo của van điều khiển khí nén

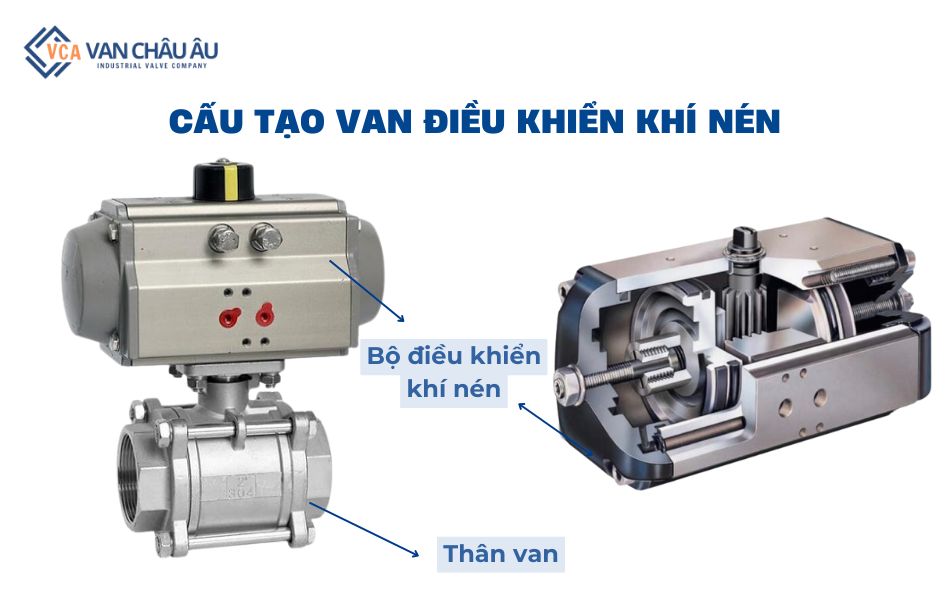

Thiết bị có cấu tạo bao gồm: Van cơ + Bộ điều khiển khí nén = Van điều khiển khí nén.

Van cơ

Van cơ có nhiều loại van như: Van bi cơ, van bướm cơ, van cổng, van cầu…Van sẽ được lắp với bộ điều khiển khí nén thông qua giá đỡ và bulong, đai ốc.

Bộ phận này thực hiện chức năng đóng mở và điều tiết lưu lượng chất lỏng. Tùy vào loại van mà có cấu tạo và cơ chế vận hành khác nhau. Nhưng nhìn chung van thường được làm từ chất liệu kim loại như đồng, inox, gang thép…Với các kiểu kết nối như mặt bích, rắc co, nối ren, hàn, wafer…

Bộ truyền động khí nén

Bộ truyền động khí nén hay bộ điều khiển khí nén có cấu tạo bao gồm vỏ bảo vê, bộ piston, trục piston, buồng dẫn khí, cổng cấp khí nén, bộ hiển thị hành trình.

Bộ phận này được lắp trên thân van với chức năng điều khiển hoạt động đóng/mở của van. Thiết bị giúp chuyển khí nén được cấp vào sang cơ năng, tạo ra lực để điều khiển các bộ phận hoạt động.

Bộ truyền động khí nén hoạt động theo 2 kiểu chính là On/Off hoặc tuyến tính, thích hợp dùng trong các hệ thống tự động hóa, dây chuyền sản xuất hiện đại, thông minh.

Nguyên lý hoạt động của van điều khiển khí nén

Van điều khiển khí nén tác động đơn

Thiết bị hoạt động dựa trên việc cung cấp áp lực khí nén một lần để thực hiện quá trình đóng mở. Khi không có áp lực khí nén, van ở trạng thái đóng hoàn toàn nhờ vào lực đàn hồi của lò xo tại hai đầu bộ điều khiển khí nén. Lò xo duy trì các piston ở vị trí ban đầu làm van đóng.

Khi cấp khí nén vào bộ truyền động, áp lực khí nén này phải đủ mạnh để vượt qua lực đàn hồi của lò xo. Khí nén tác động vào piston, đẩy hai piston ở hai đầu về hai phía làm xoay bộ chuyển động xuống trục một góc 90°tạo ra trạng thái mở cho van.

Để đóng van, cần ngắt nguồn khí nén cấp đầu vào, làm lực đàn hồi của lò xo sẽ kéo các piston trở về vị trí ban đầu và xoay bi van về trạng thái đóng, ngăn chặn dòng lưu chất qua van.

Van điều khiển khí nén tác động kép

Với loại van điều khiển khí nén tác động kép hoạt động dựa trên nguyên lý cấp khí nén 2 đầu vào bộ truyền động. Trạng thái ban đầu, khi không được cấp khí nén van sẽ đóng hoàn toàn, chặn đường dẫn lại và ngăn chặn lưu chất đi qua. Lực đàn hồi của lò xo và vị trí của các piston giữ van trong trạng thái đóng.

Để điều khiển van mở, áp lực khí nén được cung cấp vào cổng A, làm khí nén đi vào khoang giữa của bộ điều khiển khí nén rồi đẩy hai piston về hai phía. Các thanh răng chuyển động kéo theo bộ chuyền, làm trục van xoay chuyển một góc 90°, từ đó mở van và cho phép lưu chất đi qua.

Để đóng van, cấp khí nén vào cổng B, đẩy các piston trở lại vị trí cũ. Lực tác động này sẽ ép piston vào khoang, đưa van trở về trạng thái đóng hoàn toàn, ngừng dòng lưu chất qua van.

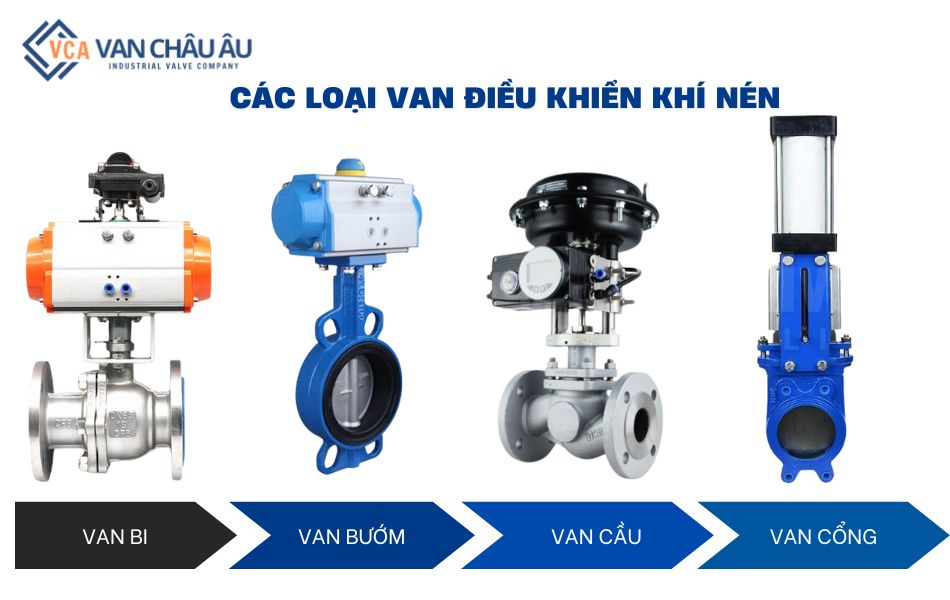

Tổng hợp các loại van điều khiển khí nén dùng trong công nghiệp

Van bi điều khiển khí nén

Van bi điều khiển khí nén là thiết bị có thể tự động đóng mở bằng khí nén, giúp điều tiết dòng chảy của lưu chất một cách dễ dàng mà không cần đến sự can thiệp của con người. Van được ứng dụng rộng rãi trong các hệ thống tự động hóa, các nhà máy xử lý nước thải, hóa chất, sản xuất bia, thực phẩm, khu chăn nuôi công nghiệp và hệ thống tưới tiêu.

Đối với các hệ thống yêu cầu đóng mở van thường xuyên có quy mô lớn, việc sử dụng van bi điều khiển khí nén tự động giúp tiết kiệm chi phí nhân công, nâng cao hiệu quả và đảm bảo an toàn.

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là loại van bướm sử dụng khí nén để tự động đóng mở theo yêu cầu của người sử dụng hoặc theo quy trình được cài đặt sẵn từ nhà sản xuất.

Ưu điểm nổi bật của van bướm khí nén là thời gian đóng mở nhanh chóng từ 1 – 2 giây. Van có đa dạng kích cỡ, chất liệu khác nhau, vận hành theo kiểu On/Off hoặc tuyến tính đáp ứng được mọi yêu cầu của hệ thống.

Van dao điều khiển khí nén

Van dao điều khiển khí nén có cấu tạo gồm van dao và bộ điều khiển khí nén. Trong đó van dao có hình dáng giống như lưỡi dao, để ngăn chặn dòng chảy, đặc biệt là các chất lỏng nặng hoặc dạng sệt.

Van hoạt động nhờ sự chuyển động lên xuống của trục van. Khi bộ khí nén hoạt động, làm cánh van nâng lên hạ xuống, cắt ngang dòng chảy đi qua đường ống. Loại van này chỉ hoạt động theo kiểu On/Off với cơ chế đóng hoàn toàn hoặc mở hoàn toàn nên không có khả năng điều tiết lưu lượng chất lỏng, không thích hợp dùng trong hệ thống yêu cầu chính xác cao về lưu lượng môi chất.

Van cầu điều khiển khí nén

Van cầu điều khiển khí nén là loại van cầu hơi nước được điều khiển đóng mở bằng khí nén, giúp vận hành tự động hóa mà không cần sự can thiệp của con người. Van có khả năng điều tiết và kiểm soát lưu lượng hơi theo dạng vô cấp tuyến tính, điều chỉnh góc mở một cách chính xác, hoặc hoạt động ở chế độ mở/đóng hoàn toàn (ON/OFF).

Van cầu hơi điều khiển khí nén cho phép điều khiển lưu lượng hơi đi qua một cách chính xác, đồng thời có thể nhận và xuất tín hiệu để điều chỉnh lưu lượng hơi phù hợp. Áp lực khí nén cung cấp vào bộ truyền động dao động từ 2kgf/cm² đến 8kgf/cm². Ngoài ra, van có thể hoạt động ở nhiệt độ trung bình lên đến 400 độ C, phù hợp với các ứng dụng yêu cầu nhiệt độ cao trong hệ thống hơi.

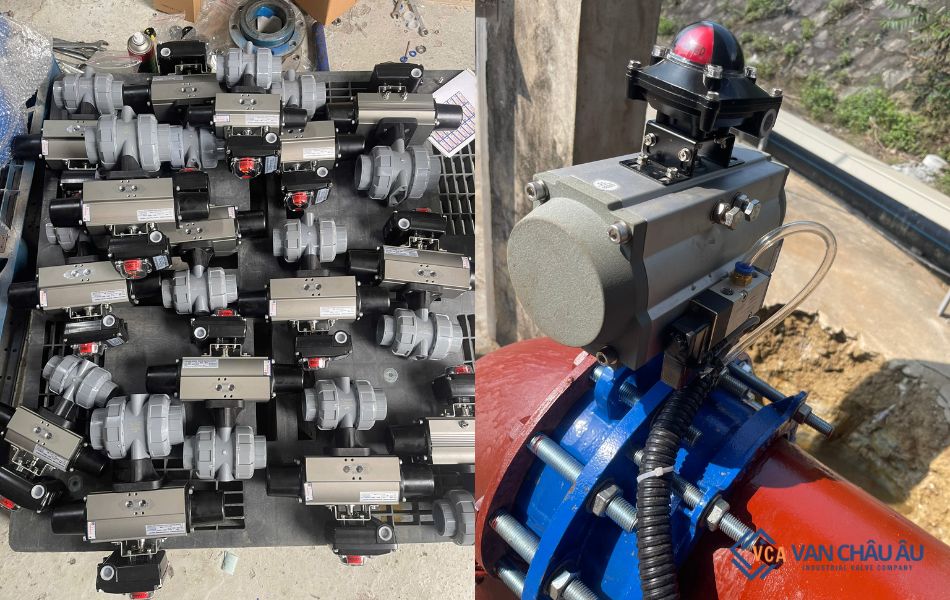

Đặc điểm nổi bật của van điều khiển khí nén

• Van điều khiển khí nén có khả năng đóng mở tự động hoặc lắp kèm bộ phận điều khiển thủ công như tay gạt, tay quay để điều khiển van đóng mở, thuận tiện cho việc sử dụng hay khi xảy ra sự cố.
• Có thể sử dụng trong nhiều môi trường, hệ thống khác nhau như nước sạch, nước thải, hóa chất, xăng dầu, khí gas…
• Nhiều kích thước khác nhau như DN15, DN20, DN25, DN30, DN45, DN50, DN80, DN100, DN125, DN150, DN200, DN300…nên có thể sử dụng trong các hệ thống quy mô lớn nhỏ khác nhau từ dân dụng đến công nghiệp.
• Thời gian đóng mở nhanh chóng, độ chính xác cao mang lại hiệu quả trong quá trình vận hành và tiết kiệm được nhiều chi phí và thời gian.
• Mẫu mã van điều khiển khí nén đa dạng, có thể tích hợp nhiều loại van cơ khác nhau như: Van bi, van bướm, van cổng, van cầu…
• Sản xuất theo tiêu chuẩn IP67 khả năng kháng nước kháng bụi và đạt tiêu chuẩn chất lượng quốc tế như JIS, BS, DIN, ANSI.

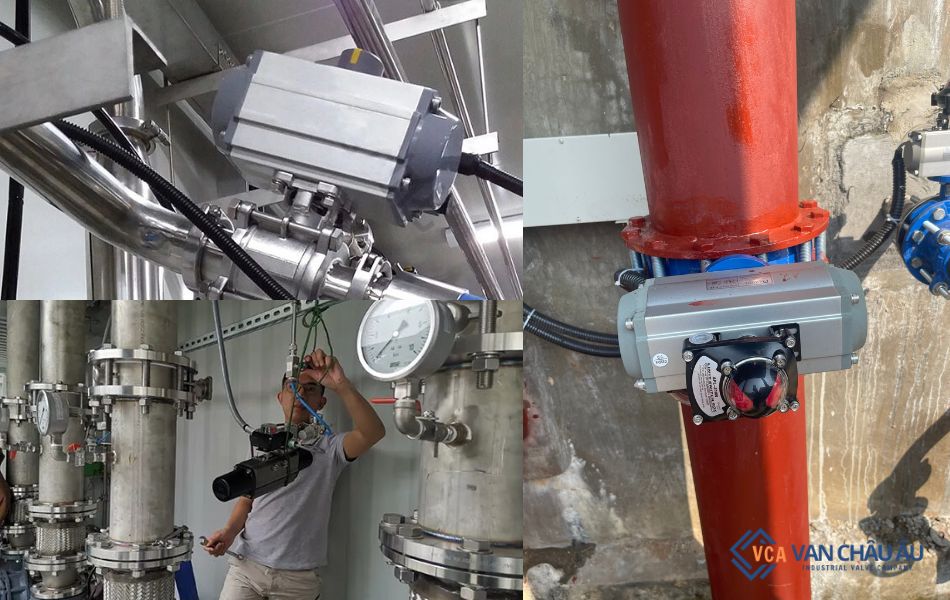

Môi trường sử dụng van điều khiển khí nén

Van điều khiển khí nén có thể dùng trong nhiều hệ thống, lắp đặt các vị trí khác nhau từ trên cao, dưới hầm, các khu vực khó vận hành. Ngoài ra thiết bị có khả năng chống ăn mòn, chống oxy hóa tốt nên có ứng dụng rộng rãi như:

• Hệ thống tự động hóa cung cấp cho khu dân cư, khu công nghiệp, chung cư, nhà máy
• Hệ thống vận hành của các nhà máy chế biến, sản xuất
• Nhà máy xử lý nước thải, nước sạch, nhà máy thủy điện, lọc hóa dầu
• Các hệ thống khai thác khoáng sản, xăng dầu, luyện kim
• Hệ thống sản xuất đồ uống, thực phẩm, dược phẩm
• Hệ thống cho các nhà máy sản xuất xi măng, gạch men
