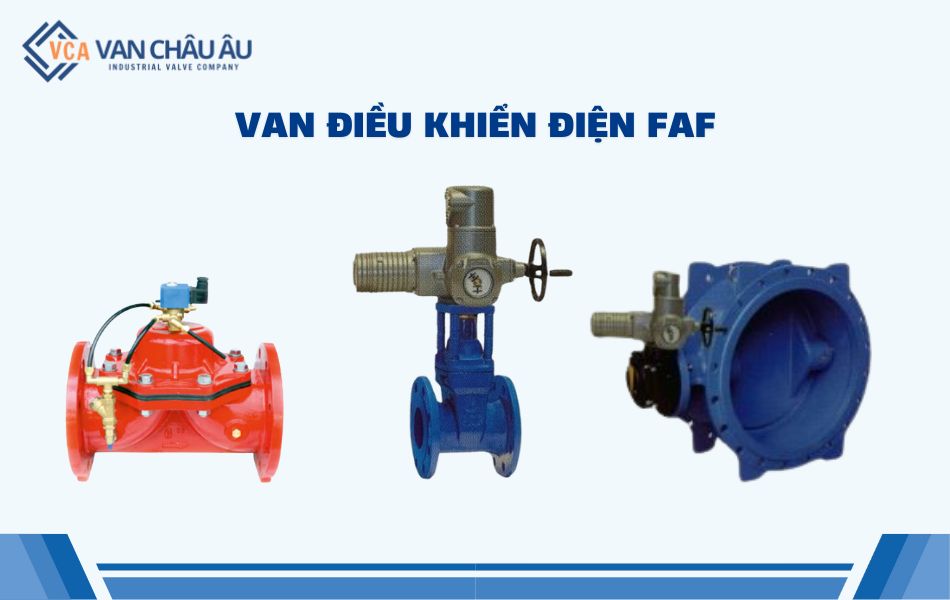

Van điều khiển điện dùng để đóng mở hoặc điều chỉnh dòng chảy chất lỏng, nước hoặc hơi… Thiết bị có mẫu mã đa dạng, nhiều kích thước và chủng loại khác nhau nên có thể lắp đặt trong nhiều hệ thống từ công nghiệp đến dân sinh. Để hiểu rõ hơn về loại van này mời bạn tham khảo ngay bài viết dưới đây của Van Châu Âu.

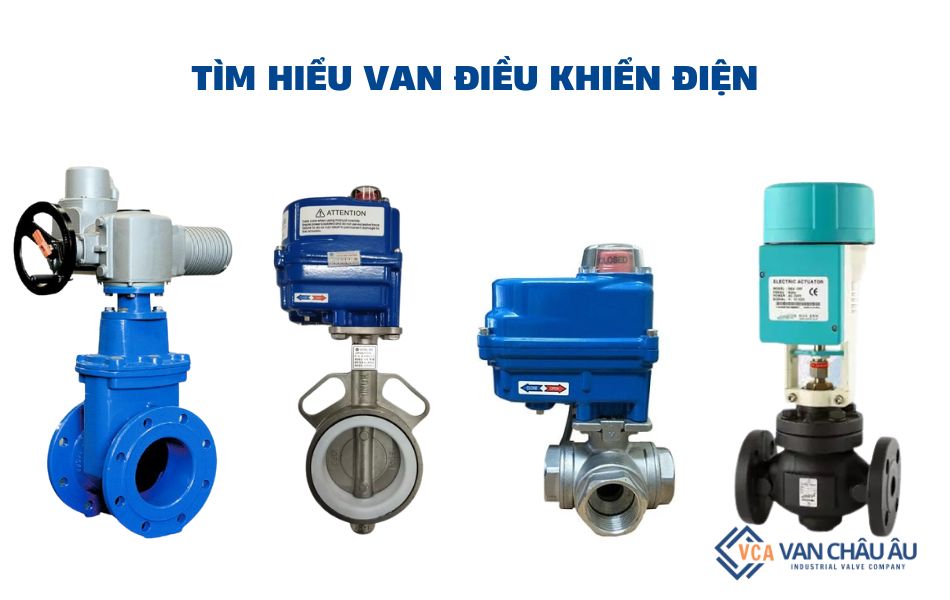

Van điều khiển điện là gì?

Van điều khiển điện có tên tiếng anh là Electric Actuator Valve. Đây là loại van sử dụng bộ điều khiển điện để vận hành van đóng hoặc mở thay vì vận hành thủ công sức người bằng tay quay hoặc tay gạt.

Thiết bị sử dụng nguồn điện áp từ 24V, 110V, 220V, 380V với kiểu dòng điện xoay chiều, điện 1 chiều, 2 pha, 3 pha và hai dạng hoạt động chính là On/Off hoặc tuyến tính. Trong đó kiểu điều khiển On/Off chỉ có 2 chế độ là đóng hoàn toàn hoặc mở hoàn toàn, còn kiểu tuyến tính có khả năng đóng mở ở các góc khác nhau từ đó dễ dàng kiểm soát và điều tiết lưu lượng chất lượng phù hợp với yêu cầu của hệ thống.

Van điều khiển điện có dải kích thước từ DN15 đến DN500, thân van gồm van bi, van bướm, van cổng, van cầu…Phù hợp sử dụng trong nhiều hệ thống như: Nhà máy sản xuất thực phẩm, được phẩm, nước ngọt, chất tẩy rửa…

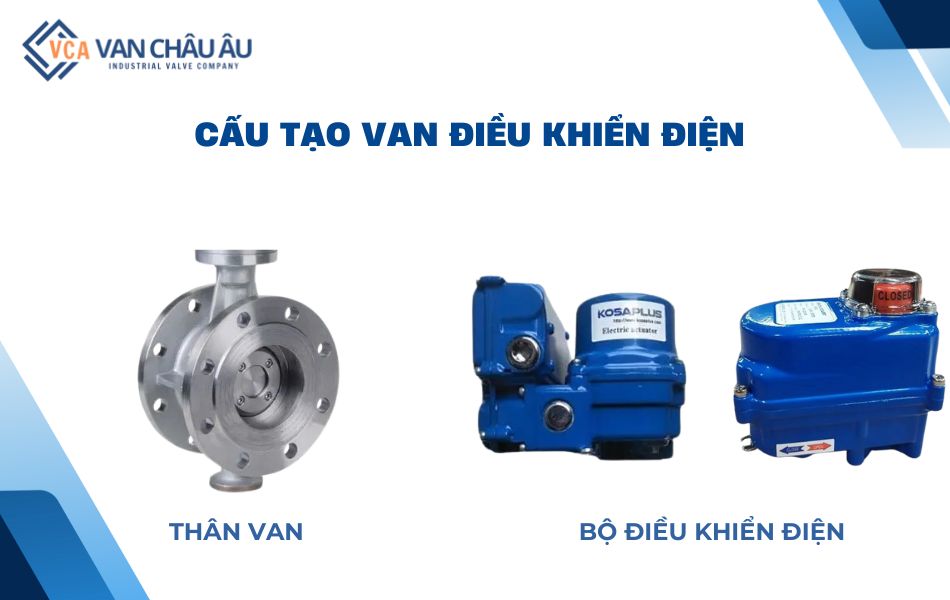

Cấu tạo của van điều khiển điện

Phần van cơ

Trên thị trường hiện nay có đa dạng các loại van cơ với hình dáng và kích cỡ khác nhau, chẳng hạn như van bi, van bướm, van cổng, van cầu…

Thân van cơ thường được chế tạo từ các chất liệu như gang, inox, nhựa, đồng, thép… Mỗi chất liệu có đặc điểm và ứng dụng riêng biệt tùy vào môi trường sử dụng. Ví dụ, inox có khả năng chịu nhiệt độ cao, chịu áp lực tốt và chống ăn mòn hiệu quả, trong khi nhựa lại nổi bật với khả năng kháng hóa chất, mang lại khả năng chống ăn mòn cực kỳ tốt. Bên cạnh đó, chất liệu nhựa cũng giúp tiết kiệm chi phí vận hành hệ thống, làm giảm chi phí cho người sử dụng.

Van cơ được kết nối vào hệ thống bằng các phương thức như nối ren, rắc co, mặt bích hay hàn, Clamp… Tùy vào yêu cầu của hệ thống, kích cỡ và môi trường làm việc, khách hàng có thể lựa chọn loại van, chất liệu và kiểu kết nối phù hợp.

Phần động cơ điện

Động cơ điện là bộ phận quan trọng của van điều khiển điện, có nhiệm vụ chuyển đổi năng lượng điện thành năng lượng cơ học để tác động lên trục và cánh van, giúp van chuyển từ trạng thái đóng sang mở.

Động ccơ điện có nhiều kiểu dáng và kích cỡ khác nhau, nhưng đều được cấu tạo từ những bộ phận chính sau:

• Vỏ động cơ: Được làm từ nhôm cao cấp có độ bền cao và khả năng chống chịu tốt các tác động bên ngoài. Vỏ động cơ điện giúp bảo vệ các bộ phận bên trong và ngăn ngừa rò rỉ điện, bảo vệ người vận hành và hệ thống.
• Công tắc hành trình: Có chức năng thiết lập chu trình hoạt động cho van tự ngắt sau khi hoàn thành một chu trình.
• Bảng mạch điện: Là bộ phận kết nối các linh kiện trong motor điện giúp chuyển đổi lệnh điều khiển thành các hoạt động vận hành cụ thể của van.
• Cuộn dây điện: Bộ phận này nhận nguồn điện từ bảng mạch và chuyển đổi nó thành cơ năng.
• Tụ điện: Có chức năng lưu trữ năng lượng điện, cho phép điện áp xoay chiều đi qua và dẫn điện như một điện trở đa năng.
• Bộ phận tăng lực, trợ lực: Bao gồm các bánh răng được liên kết với nhau để giảm thiểu lực kéo và công suất tiêu thụ khi vận hành van.
• Tay quay: Thường được lắp kèm trên thân van để thực hiện thao tác đóng mở van khi xảy ra sự cố mất điện hoặc khi motor điện không hoạt động được.

Nguyên lý hoạt động của van điều khiển điện

Khi cấp điện cho động cơ điện, chúng sẽ chuyển đổi điện năng thành cơ năng để thực hiện quá trình đóng mở van. Tùy thuộc vào loại động cơ, quá trình này có thể chuyển thành truyền động quay hoặc truyền động thẳng. Động cơ sẽ tác động xuống trục van và truyền lực làm cho đĩa van xoay đóng hoặc mở.

Van điều khiển điện hoạt động theo hai cơ chế là đóng mở hoàn toàn (On/Off) hoặc đóng mở tuyến tính (Đóng mở theo góc).

Sử dụng van điều khiển điện giúp hạn chế việc sử dụng sức người và tiết kiệm thời gian, chi phí vận hành. Đồng thời đảm bảo được độ chính xác, an toàn và hiệu quả cao. Tùy vào yêu cầu của hệ thống mà lựa chọn loại van phù hợp.

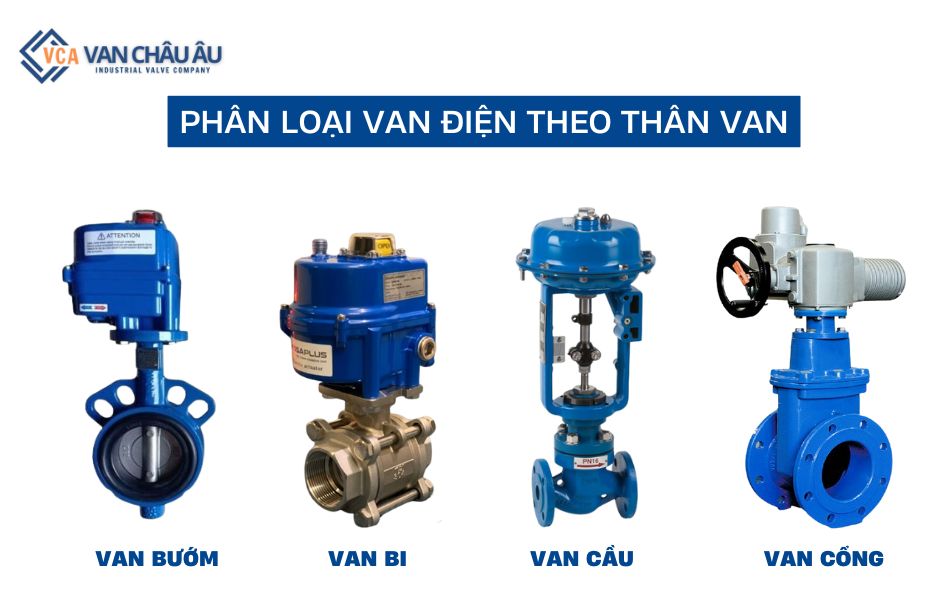

Tổng hợp các loại van điều khiển điện

Van bướm điều khiển điện

Van bướm điều khiển điện là thiết bị kiểm soát lưu lượng thường được sử dụng trong các hệ thống đường ống lớn. Bao gồm 2 đĩa van tạo thành hình cánh bướm. trục van, thân van và gioăng làm kín. Khi nhận được lực từ thiết bị điều khiển truyền xuống trục van sẽ làm đĩa van xoay và cho phép dòng chảy đi qua dễ dàng.

Thiết bị có thể dùng trong nhiều môi trường khác nhau như hóa chất, nước sạch, nước thải, dầu khí, hơi nóng…Nhờ vào thân van được chế tạo từ vật liệu kim loại như gang, inox, nhựa, thép.

Van bi điều khiển điện

Van bi điều khiển điện hay còn gọi là van bi điện (Electric Actuator Ball Valve) là loại van điều khiển tự động vào bằng bộ điều khiển điện mà không cần dùng sức người so với loại van tay gạt, tay quay.

Chức năng chính của van là mở để cho phép lưu chất đi qua hoặc đóng để ngăn chặn hoàn toàn. Với thiết kế đặc biệt, đĩa van có dạng hình viên bi được khoét lỗ để cho lưu chất đi qua từ đó giúp điều tiết và kiểm soát lưu lượng dòng chảy theo yêu cầu.

Van có khả năng xoay linh hoạt ở các góc khác nhau với thời gian đóng mở từ 2 – 3 giây, sử dụng nguồn điệp áp 24V, 110V, 220V, 380V và được sản xuất theo tiêu chuẩn IP67 có khả năng kháng nước, kháng bụi tốt.

Van cầu điều khiển điện

Van cầu điều khiển điện là loại van dùng để điều tiết và kiểm soát lưu lượng của các dòng lưu chất. Điểm đặc biệt của van là được điều khiển bằng mô tơ điện với thân van có dạng chữ ngã và nguyên lý đóng mở tịnh tiến lên xuống.

Van thường được sử dụng chủ yếu trong các hệ thống kiểm soát khí, hơi nước, hơi nóng, nước lạnh và nước nóng, hệ thống nhiệt độ cao.

Van cổng điều khiển điện

Van cổng điều khiển điện là loại van được sử dụng để điều chỉnh lưu lượng của chất lỏng hoặc khí thông qua động cơ điện. Van có thể hoạt động theo hai chế độ: đóng/mở hoàn toàn hoặc đóng/mở theo góc.

Loại van này thường được ứng dụng trong các hệ thống công nghiệp như hệ thống nước, khí nén, hóa chất. Van cổng điều khiển điện có ưu điểm nổi bật là khả năng vận hành chính xác cao, đảm bảo an toàn và dễ dàng lắp đặt, bảo trì.

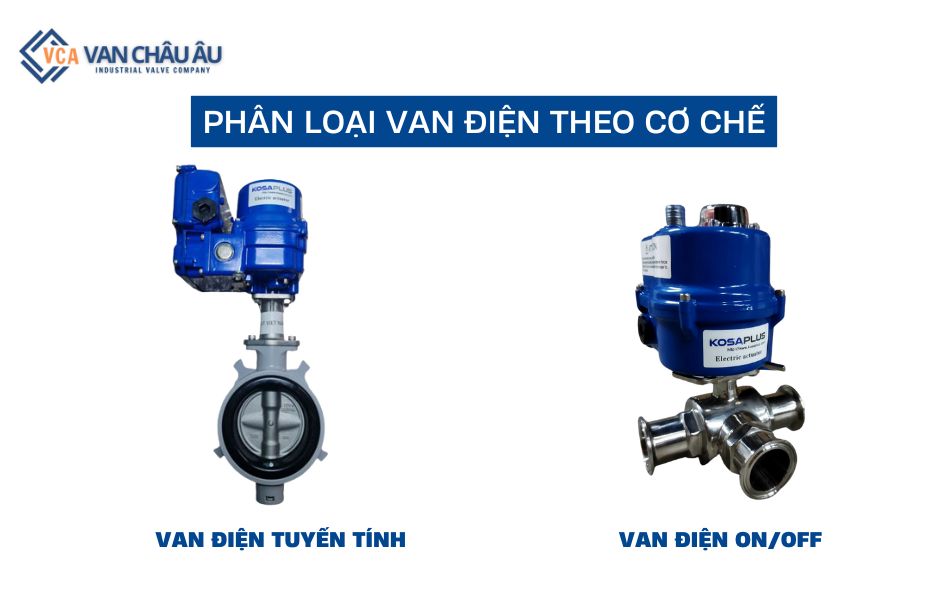

Van điều khiển điện On/Off

Đây là dòng van chỉ thực hiện đóng mở theo một hành trình cố định là quay một góc 90° để mở van và 0° để đóng van. Tức van chỉ có thể đóng hoàn toàn hoặc mở hoàn toàn và không dùng cho các hệ thống yêu cầu điều tiết lưu lượng.

Van điều khiển điện On/Off có thể là van bi, van bướm, van cổng, van cầu…Van có dải kích thước đa dạng từ DN50 – DN300, khả năng chịu được nhiệt độ và áp lực làm việc cao nên được ứng dụng rộng rãi trong công nghiệp, các hệ thống cấp thoát nước, nhà máy thủy điện, nhiệt điện.

Van điều khiển điện tuyến tính

Van điều khiển tuyến tính là loại van hoạt động tự động nhờ tín hiệu tuyến tính 4-20mA hoặc 0-10V với nhiệm vụ điều chỉnh lưu lượng dòng chảy theo yêu cầu. Tên gọi khác của van như van điện tuyến tính,  van điện đóng mở theo góc, van điện điều chỉnh góc.

Với khả năng điều chỉnh góc đóng mở theo yêu cầu giúp điều tiết lưu lượng chất lỏng, dễ dàng theo dõi và kiểm soát lưu chất nên thiết bị phù hợp dùng trong các hệ thống, dây chuyền sản xuất thực phẩm, dược phẩm, nước ngọt…

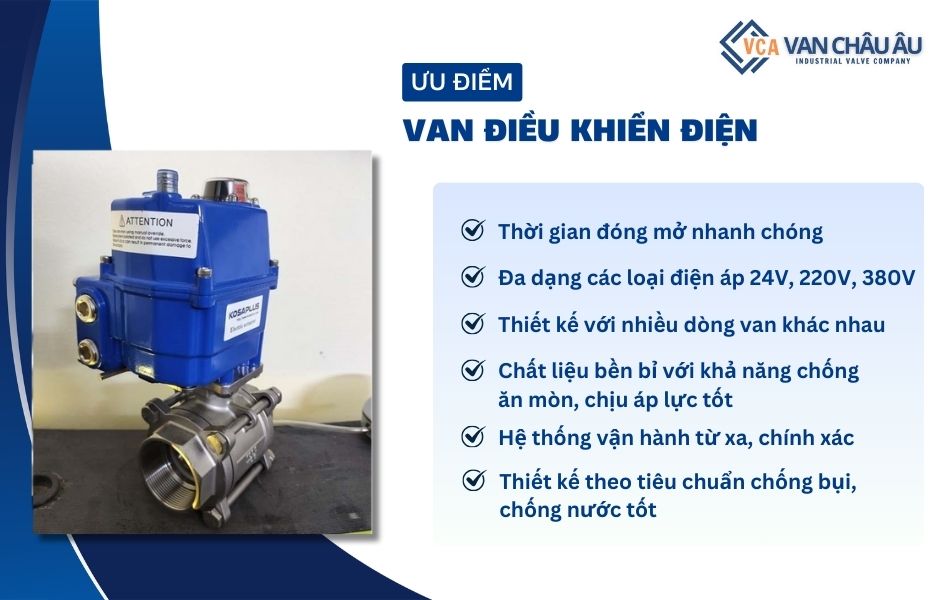

Ưu điểm của van điều khiển điện

• Thời gian đóng mở nhanh chóng, dễ dàng và linh hoạt.
• Có thể lắp đặt ở nhiều vị trí và môi trường khác nhau như xăng dầu, hơi nóng, hóa chất, nước…
• Hoạt động với chế độ đóng mở dạng ON/OFF hoặc tuyến tính theo góc, đáp ứng được mọi yêu cầu của hệ thống.
• Chất liệu chế tạo van đa dạng như inox, gang, nhựa, đồng… với đặc tính bền bỉ, chịu nhiệt độ cao tốt, chịu áp lực lớn và hoạt động hiệu quả trong môi trường khắc nghiệt.
• Van có nhiều kiểu thiết kế khác nhau như van bướm, van cổng, van cầu, van bi.

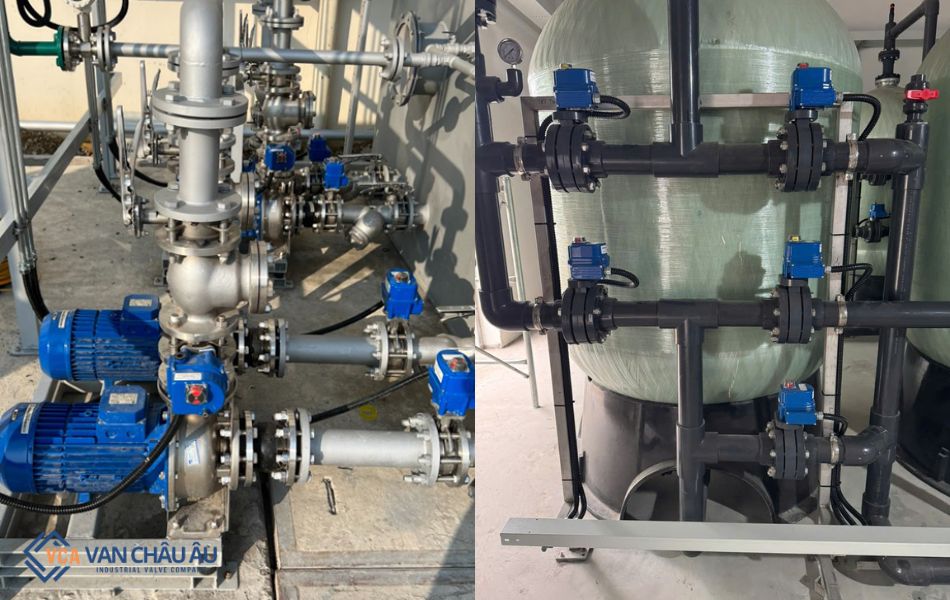

Ứng dụng của van điều khiển điện

• Hệ thống truyền dẫn và xử lý nước, nước thải, hóa chất
• Hệ thống sản xuất thực phẩm, dược phẩm và công nghiệp đồ uống
• Các nhà máy thủy điện, nhiệt điện và điện hạt nhân
• Hệ thống khai khoáng và khí đốt
• Các nhà máy chế biến giấy và bột giấy
• Nhà máy sản xuất xi măng, gạch men

Địa chỉ mua van điều khiển điện chất lượng

Hiện nay trên thị trường có rất nhiều loại van công nghiệp đặc biệt là van điều khiển điện. Mỗi loại van có tính năng và cách sử dụng riêng biệt, phù hợp với từng hệ thống và yêu cầu khác nhau.

Để lựa chọn được thiết bị phù hợp với hệ thống, quý khách hãy liên hệ ngay với Van Châu Âu để được tư vấn và lựa chọn sản phẩm phù hợp, mang lại giải pháp tối ưu và tiết kiệm chi phí.

Tại Van Châu Âu, chúng tôi cung cấp các sản phẩm van điều khiển điện chính hãng, được nhập khẩu trực tiếp và phân phối từ các nước trên thế giới như Thổ Nhĩ Kỳ, Đan Mạch, Đức, Pháp… Với cam kết mang đến những sản phẩm chất lượng và giá cả cạnh tranh, Van Châu Âu luôn là lựa chọn tin cậy của khách hàng.

Ngoài ra chúng tôi có thể đáp ứng nhanh chóng mọi yêu cầu của quý khách với số lượng hàng có sẵn tại kho lớn, giao hàng toàn quốc và có đầy đủ giấy tờ chứng nhận CO – CQ nên quý khách hoàn toàn yên tâm.

Để được tư vấn chi tiết và nhận báo giá van điều khiển điện hãy gọi ngay đến hotline của Van Châu Âu!
