Van điện từ là loại van công nghiệp có nhiệm vụ kiểm soát dòng chảy chất lỏng hoặc khí trên các hệ thống đường ống như hệ thống cấp thoát nước, nhà máy sản xuất, khu công nghiệp…Để hiểu rõ hơn về loại van này, mời bạn đọc ngay bài viết dưới đây của Van Châu Âu.

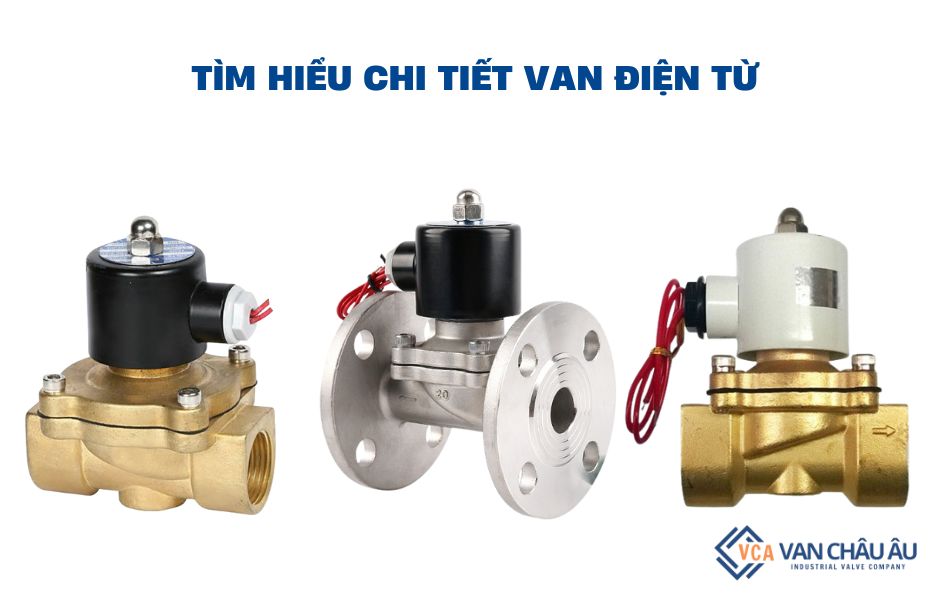

Van điện từ là gì?

Van điện từ (Solenoid Valve) là một thiết bị điều khiển bằng cơ điện được sử dụng để đóng mở và kiểm soát dòng chảy của chất lỏng, khí và hơi nóng.

Van hoạt động khi nhận được tín hiệu điện từ 12V, 24V, 110V hoặc 220V. Khi điện áp đi qua coil điện sẽ tạo ra lực hút, kéo piston, màng van hoặc lò xo, cho phép lưu chất đi qua van. Việc đóng mở van được thực hiện tự động, thay thế cho thao tác đóng mở thủ công của con người với tốc độ đóng mở nhanh chóng, độ chính xác cao.

Tùy thuộc vào nguồn cấp điện, van điện từ có thể là dạng thường đóng (NC), khi cấp điện van sẽ mở và ngắt điện thì van đóng, hoặc dạng thường mở (NO), khi cấp điện van sẽ đóng và ngắt điện thì van mở.

Hiện nay, Van Châu Âu đang nhập khẩu và phân phối các loại van điện từ có nguồn gốc tại các nước lớn trên thế giới như Thổ Nhĩ Kỳ, Đan Mạch, Đức, Pháp. Cam kết sản phẩm chính hãng, có chất lượng tốt và giá thành cạnh tranh cao.

Thông số kỹ thuật của van điện từ

• Kích thước: DN10 – DN300
• Chất liệu: Đồng, inox, thép không gỉ
• Gioăng làm kín: PTFE, EPDM
• Điện áp sử dụng: 24v, 110v, 220v, 380v
• Áp lực làm việc: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2
• Nhiệt độ: – 10 độ C ~ 180 độ C
• Phương thức kết nối: Nối ren, mặt bích
• Kiểu hoạt động: Thường đóng, thường mở
• Ứng dụng: Môi trường nước, khí nén, hóa chất, hơi nóng, gas
• Thời gian bảo hành: 12 tháng
• Giấy tờ chứng nhận: CO – CQ, catalogue
• Tình trạng: Còn hàng

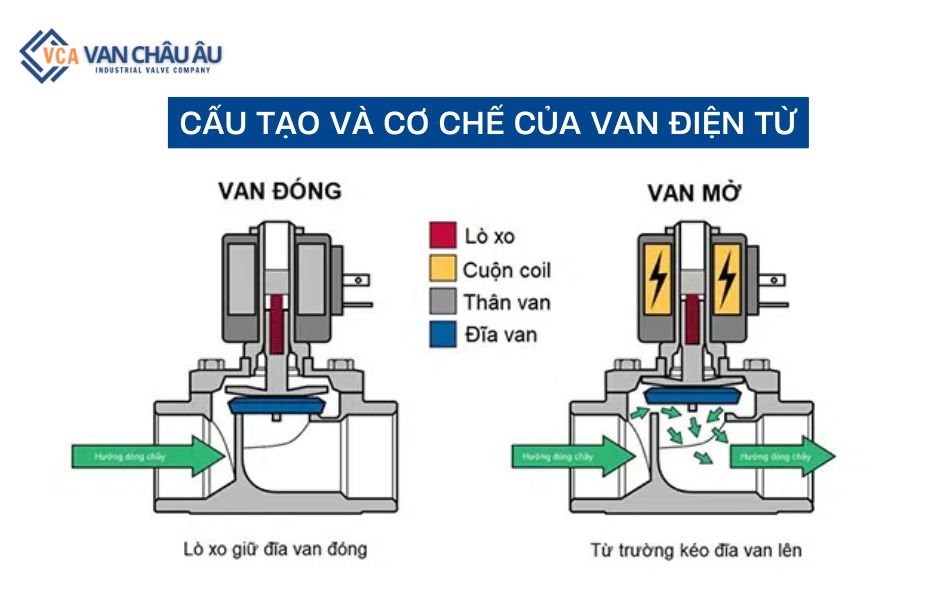

Cấu tạo của van điện từ

Van điện từ có cấu tạo bao gồm 5 bộ phận chính: thân van, coil điện, lò xo, màng van và trục van. Mỗi bộ phận đóng một vai trò quan trọng trong việc điều khiển dòng chảy của chất lỏng, khí hoặc hơi nóng.

• Thân van điện từ: Thân van thường được thiết kế từ nhiều chất liệu khác nhau như nhựa, nhôm, đồng, thép không gỉ. Việc lựa chọn vật liệu phù hợp sẽ tùy thuộc vào môi trường và tính chất của chất lỏng trong hệ thống. Bộ phận này thường được đặt gần piston, và cả hai sẽ cùng phối hợp để kích hoạt và điều khiển hoạt động của van.
• Coil điện: Là bộ phận có nhiệm vụ tạo ra từ trường cho van, đóng vai trò truyền dẫn nguồn điện kích thích van hoạt động. Bao gồm nhiều vòng dây quấn xung quanh ống lõi, giúp tạo ra các chuyển động ổn định bên trong van.
• Lò xo: Được làm từ thép không gỉ và gắn liền với màng van. Có chức năng ép màng van xuống, giúp tạo độ kín giữa thân van và màng van, ngăn không cho lưu chất đi qua.
• Màng van: Chế tạo từ các vật liệu cao su như EPDM, Teflon thực hiện chức năng làm kín khi trục van di chuyển lên hoặc xuống, cho phép lưu chất đi qua hoặc chặn lại tùy thuộc vào trạng thái mở hay đóng của van.
• Piston: Có thiết kế dạng trụ, làm từ chất liệu cao cấp, có khả năng chịu nhiệt cao. Piston có vai trò quan trọng, tham gia trực tiếp vào quá trình đóng mở van và hoạt động khi nhận được tín hiệu điều khiển.

Nguyên lý hoạt động của van điện từ

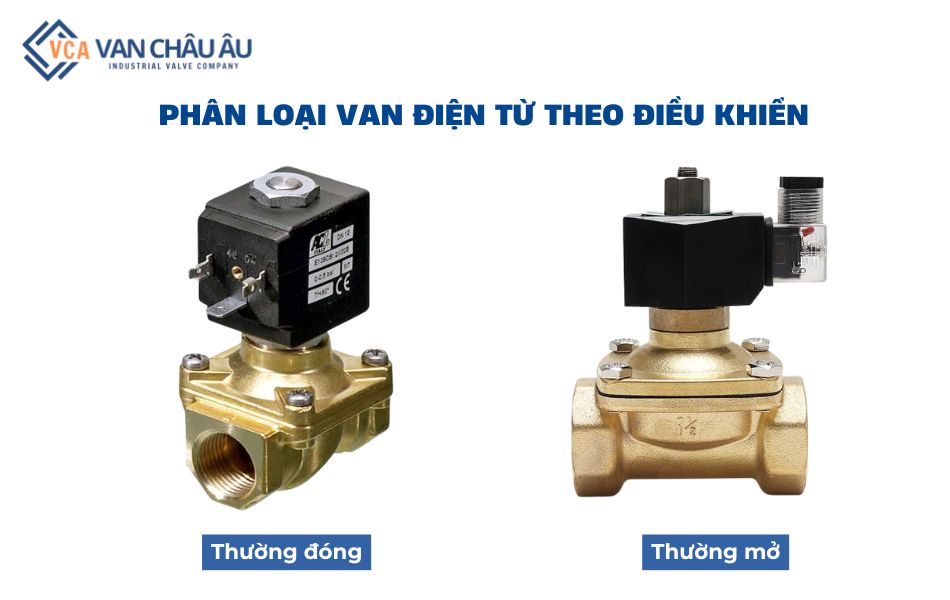

Van điện từ hoạt động dựa trên nguyên lý cấp nguồn điện 12V, 24V, 110V hoặc 220V vào coil điện, tạo ra từ trường, dẫn đến lực hút tác động lên trục van, giúp van đóng hoặc mở. Van điện từ được chia thành hai loại: Thường mở (NO) và Thường đóng (NC). Cụ thể như sau:

Van điện từ thường mở (NO)

Khi ở trạng thái bình thường, van điện từ thường mở luôn ở trạng thái mở, cho phép chất lỏng chảy qua liên tục, dễ dàng và ổn định.

Để ngừng dòng chảy và ngăn không cho chất lỏng tiếp tục đi qua van, người vận hành cần cấp điện vào van.

Khi cấp điện, cuộn coil sẽ tạo ra một từ trường tác động lên trục piston, khiến piston di chuyển xuống và đóng van lại. Quá trình này diễn ra nhanh chóng và van sẽ hoàn toàn đóng lại, ngừng dòng chảy qua van.

Van điện từ thường mở phù hợp dùng cho các hệ thống yêu cầu hoạt động liên tục

Van điện từ thường đóng (NC)

Van điện từ thường đóng có trạng thái đóng hoàn toàn khi ở trạng thái bình thường, tức van không được cấp điện và ngăn không cho lưu chất đi qua.

Để mở van, cần cung cấp một dòng điện với điện áp phù hợp để tạo ra lực từ trường, tác động lên van và làm mở van.

Khi van mở, dòng chảy sẽ nhanh chóng ổn định giúp hệ thống hoạt động hiệu quả. Để van trở lại trạng thái đóng chỉ cần ngắt nguồn điện van sẽ tự động đóng lại.

Các thương hiệu van điện từ

• Van điện từ TPC
• Van điện từ ODE
• Van điện từ Unid
• Van điện từ Round star
• Van điện từ Yoshitake
• Van điện từ SLS
• Van điện từ TORK
• Van điện từ TIS
• Van điện từ Belimo
• Van điện từ Gemu
• Van điện từ Danfoss

Top 5 loại van điện từ trong công nghiệp

Van điện từ đồng

Van điện từ đồng được chế tạo từ chất liệu đồng, có khả năng dẫn nhiệt tốt, chống ăn mòn hiệu quả, giúp van không bị rỉ sét và có thể dùng trong nhiều môi trường khác nhau như hóa chất, ăn mòn, muối…

Van có kích thước đa dạng từ DN8 đến DN50, sử dụng nguồn điện áp AC hoặc DC nhằm thực hiện chức năng đóng mở dòng chảy chất lỏng hoặc khí trong hệ thống với độ chính xác cao, đảm bảo an toàn và tối ưu hóa hiệu suất vận hành.

Van điện từ inox

Van điện từ inox là loại van được làm từ chất liệu inox 304, inox 316, thép không gỉ…Thiết bị có nhiệm vụ đóng ngắt dòng chảy của chất lỏng, khí nén, hơi nóng và hóa chất ăn mòn, cho phép lưu chất đi qua van dưới dạng thường đóng hoặc thường mở, nhờ lực hút của cuộn coil điện với các mức điện áp 12V, 24V, 110V, 220V.

Van điện từ inox hoạt động tự động khi được cấp điện, thay thế cho thao tác đóng mở bằng tay của con người nên được sử dụng trong các ngành công nghiệp nước, khí nén và hơi.

Van điện từ nhựa

Van điện từ nhựa được chế tạo hoàn toàn từ vật liệu nhựa PVC và UPVC chuyên dùng để đóng mở tự động và kiểm soát lưu lượng chất lỏng, khí, hóa chất đi qua van.

Van hoạt động nhờ nguồn điện áp từ 24V, 220V AC thay thế vận hành đóng mở thủ công bằng sức người.

Ưu điểm nổi bật của loại van này là có thể điều khiển từ xa, khả năng đóng mở nhanh chóng từ 1- 2 giây và chống được các chất ăn mòn, hóa chất thích hợp dùng trong các hệ thống sản xuất chất tẩy rửa, làm sạch…

Van điện từ nối ren

Van điện từ nối ren là loại van được thiết kế với kiểu kết nối ren có kích cỡ từ DN8 đến DN50, phù hợp cho nhiều hệ thống thiết bị có quy mô nhỏ. Chức năng chính của van là đóng mở, cho phép lưu chất đi qua hoặc ngăn không cho lưu chất tiếp tục đi qua hệ thống.

Thiết bị được chế tạo từ nhiều loại vật liệu khác nhau như inox, gang, thép nên có thể chịu được nhiệt và áp lực làm việc cao. Van hoạt động theo hai kiểu chính: Thường mở và thường đóng, sử dụng điện áp 24V hoặc 220V để điều khiển tự động.

Các loại van này được sản xuất tại các nước Châu Âu như Đan Mạch, Thổ Nhĩ Kỳ, Pháp, Đức đảm bảo chất lượng tốt, hoạt động ổn định và bền lâu.

Van điện từ mặt bích

Van điện từ mặt bích là thiết bị có phần kết nối với đường ống theo kiểu mặt bích. Van hoạt động bằng cách đóng mở tự động nhờ nguồn điện áp 24V hoặc 220V với 2 dạng thường đóng hoặc thường mở.

Chức năng chính của van là kiểm soát lưu lượng chất lỏng, khí nén và hơi nóng, thay thế việc đóng mở thủ công của con người. Van có cấu tạo đơn giản, dễ sử dụng, hoạt động bền lâu, đảm bảo an toàn cho hệ thống và môi trường xung quanh.

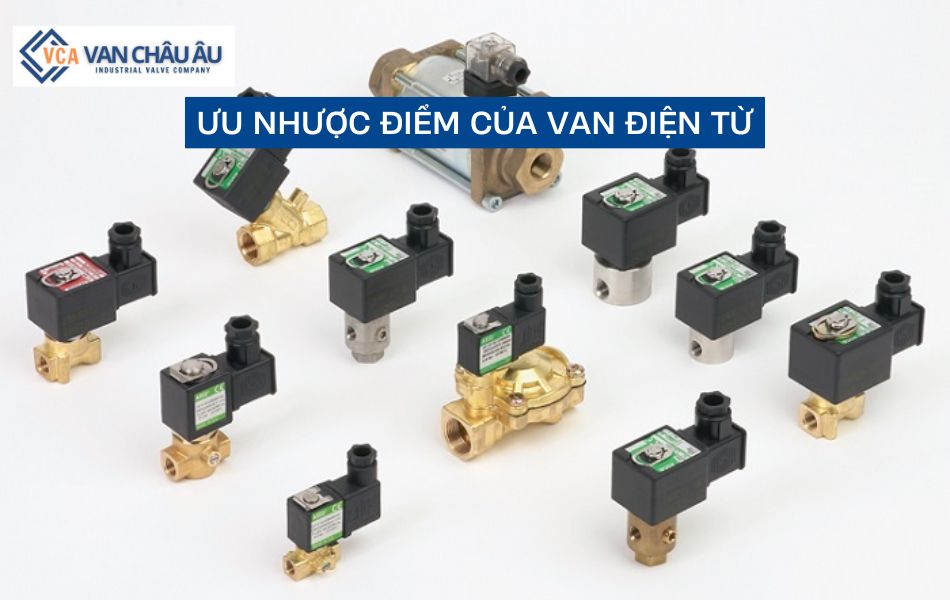

Ưu, nhược điểm của van điện từ

Ưu điểm

• Van điện từ có thiết kế nhỏ gọn với cấu tạo đơn giản, dễ dàng lắp đặt, tháo gỡ và thuận tiện cho việc bảo dưỡng, sửa chữa.
• Sản phẩm có nhiều kiểu dáng, kích thước và vật liệu khác nhau, phù hợp cho nhiều ứng dụng từ các hệ thống công nghiệp đến các nhu cầu trong đời sống hàng ngày.
• Thiết bị sử dụng nguồn điện áp đa dạng, sản xuất đạt tiêu chuẩn quốc tế, có độ bền cao, khả năng chống ăn mòn và oxy hóa tốt, thích hợp sử dụng trong nhiều môi trường khác nhau.
• Vận hành đóng mở với độ chính xác cao, chống va đập, chịu được nhiệt và áp lực làm việc cao, đảm bảo an toàn cho hệ thống.
• Thời gian đóng mở nhanh chóng, đáp ứng tốt yêu cầu của các hệ thống phức tạp cần tốc độ cao.
• Có thể điều khiển van từ xa mà không cần tác động trực tiếp, giúp tiết kiệm thời gian và chi phí vận hành hệ thống hiệu quả.

Nhược điểm

Khi sử dụng van điện từ thường gặp những vấn đề sau:

• Cuộn dây điện từ dễ bị hư hỏng vì vậy cần phải được kiểm tra thường xuyên và thay thế thường xuyên.
• Van không được cấp điện trong thời gian dài vì khi lực từ trường được tạo ra có thể làm tăng nguy cơ cháy nổ hoặc chập điện.
• Khó kiểm soát được lưu lượng chất lỏng đi qua hệ thống do không điều chỉnh được các góc đóng mở của van.

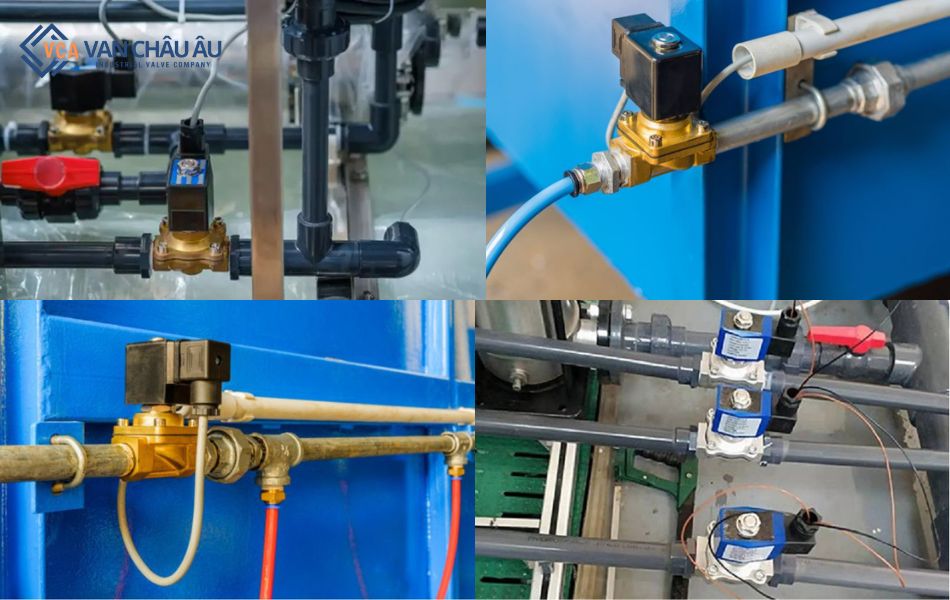

Ứng dụng của van điện từ

Van điện từ có độ bền vượt trội, hoạt động ổn định và có tốc độ đóng mở nhanh chóng nên được sử dụng trong nhiều hệ thống như:

• Hệ thống hút bụi trong các nhà máy xi măng
• Nhà máy sản xuất thức ăn chăn nuôi, nhà máy gỗ, khai thác quặng sắt, thép, than, đá
• Hệ thống lọc nước, máy lọc nước, nhà máy sản xuất nước uống, nước giải khát, bia, rượu
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống Chiller, hệ thống làm mát, điều hòa không khí
• Hệ thống khí nén, gas
• Hệ thống hơi nóng, lò hơi, sấy, hấp
• Hệ thống hơi nước trong các nhà máy may, dệt, là, xông hơi
• Hệ thống tưới cây tự động, tưới tiêu quy mô lớn

Mua van điện từ giá tốt tại Van Châu Âu

Nếu bạn đang tìm kiếm đơn vị cung cấp van điện từ uy tín, hãy tham khảo ngay Van Châu Âu. Với hơn 15 năm kinh nghiệm trong lĩnh vực phân phối thiết bị, phụ kiện và van công nghiệp Van Châu Âu đã nhận được sự tin tưởng và đánh giá tích cực từ hàng ngàn khách hàng.

Chúng tôi hiện đang phân phối chính hãng của nhiều thương hiệu nổi tiếng trên thế giới, các sản phẩm van điện từ đều được nhập khẩu trực tiếp, đảm bảo chất lượng tốt với đầy đủ chứng chỉ CO – CQ.

Tính đến nay, Van Châu Âu đã và đang hợp tác với nhiều dự án quy mô lớn nhỏ khác nhau trên khắp các tỉnh thành, đáp ứng nhanh chóng mọi yêu cầu của quý khách với sản phẩm có sẵn tại kho số lượng lớn, đảm bảo giao hàng nhanh chóng.

Ngoài ra khi mua hàng quý khách sẽ được nhận mức giá ưu đãi bởi sản phẩm được nhập trực tiếp tại nhà máy sản xuất, không qua trung gian thứ ba.

Đội ngũ nhân viên chuyên nghiệp của Van Châu Âu sẽ tư vấn và hỗ trợ bạn lựa chọn những sản phẩm van điện từ phù hợp với hệ thống của mình, đồng thời giải đáp mọi thắc mắc trong suốt quá trình sử dụng.

Hãy đến với chúng tôi để mua van điện từ giá tốt và trải nghiệm dịch vụ uy tín, chất lượng.
