Van cầu hay còn được gọi là van chữ ngã, van yên ngựa được ứng sử dụng rộng rãi trong các hệ thống ống dẫn nước, xả nước, xử lý nước thải…Cùng Van Châu Âu tìm hiểu chi tiết về van cầu trong bài viết dưới đây.

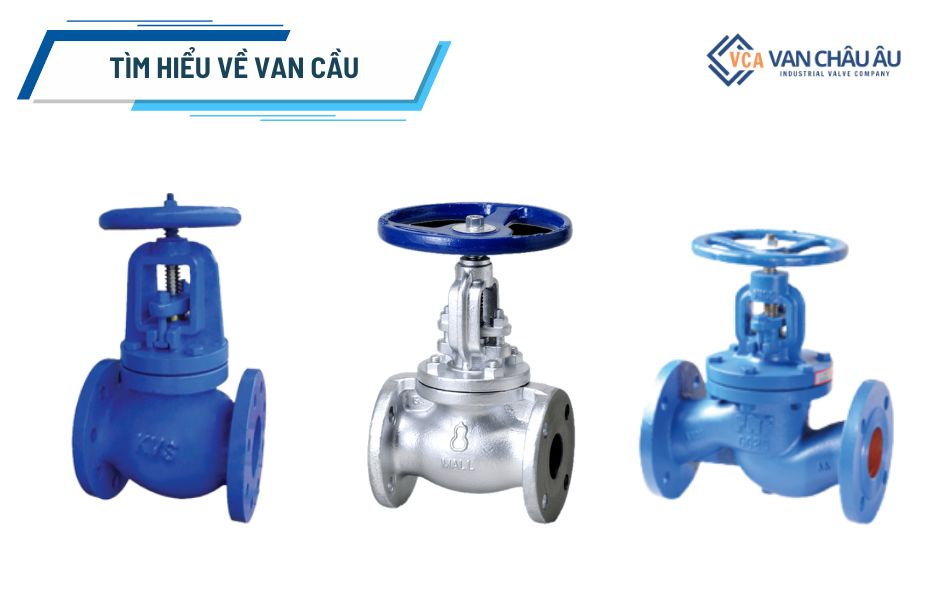

Van cầu là gì?

Van cầu (Tên tiếng anh là Globe Valve) là một loại van công nghiệp phổ biến được sử dụng để điều khiển đóng mở dòng chảy của lưu chất. Với thiết kế đĩa van có dạng giống với hình cầu nên được gọi là van cầu.

Van cầu hoạt động bằng cách di chuyển thành phần điều khiển lên xuống, giúp điều chỉnh lưu lượng chất lỏng hoặc khí trong đường ống một cách chính xác và hiệu quả.

Với khả năng kiểm soát luồng chảy chính xác, van cầu thích hợp sử dụng trong các hệ thống ống dẫn hơi, hệ thống cấp thoát nước, xăng dầu…

Ngoài ra van còn có khả năng làm giảm tiếng ồn và hoạt động ổn định, không gây tụt áp suất, hạn chế thất thoát lưu chất ra bên ngoài, đảm bảo an toàn cho toàn hệ thống và các thiết bị khác.

Thông số kỹ thuật của van cầu

• Kích cỡ van: DN15 – DN300
• Chất liệu cấu tạo: Inox 304, inox 316, gang, thép
• Phương thức kết nối: Nối ren, mặt bích
• Phương thức vận hành: Tay quay, điều khiển điện, khí nén
• Nhiệt độ làm việc: – 20 – 200 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar
• Môi trường hoạt động: Nước, xăng dầu, hơi nóng, hóa chất

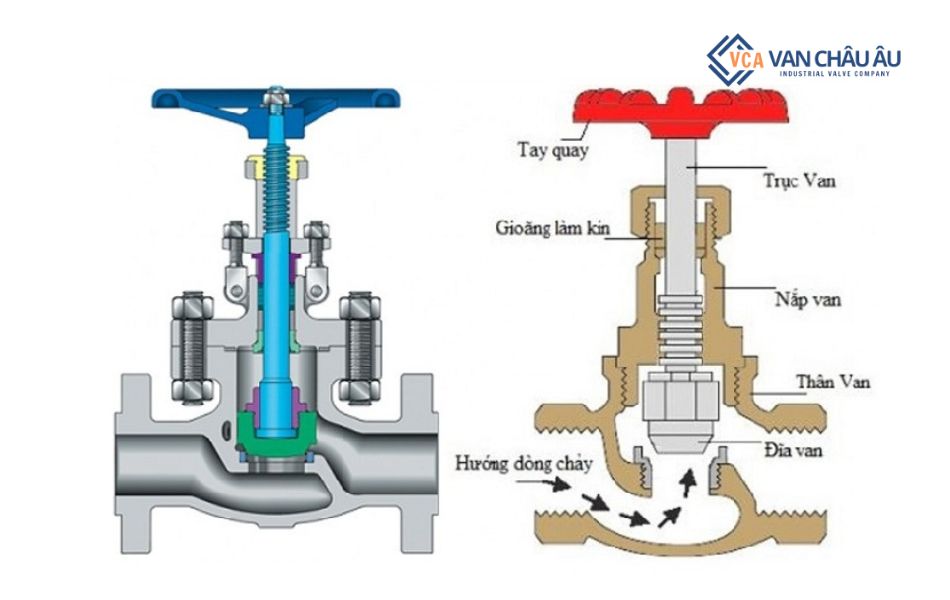

Cấu tạo của van cầu

Van cầu có ưu điểm nổi bật là hoạt động ổn định, dễ dàng sử dụng, tháo lắp nhờ vào cấu tạo đơn giản. Bao gồm các bộ phận sau:

• Thân van: Là lớp vỏ bên ngoài, có nhiệm vụ bảo vệ và cố định các bộ phận bên trong, tạo thành một thể thống nhất. Thân van chịu tác động từ bên ngoài môi trường như va đập, hóa chất, áp lực cao nên thường được làm từ vật liệu kim loại như đồng, gang, thép…
• Trục van: Là bộ phận truyền động giúp truyền lực momen xoắn từ bộ phận điều khiển xuống đĩa van để làm van đóng hoặc mở. Trục van thường được chế tạo từ các hợp kim cứng, có độ bền bỉ cao, khả năng chịu nhiệt và chống ăn mòn.
• Đĩa van: Ttiếp xúc trực tiếp với môi chất, có chức năng đóng/mở van nên thường được chế tạo từ các vật liệu có độ cứng cao và khả năng chống ăn mòn tốt. Đĩa van thường có dạng nút chai hoặc côn, được lắp với trục van và liên kết với tay quay, từ đó điều khiển đĩa van di chuyển lên hoặc xuống để điều tiết dòng chảy của môi chất qua van.
• Gioăng làm kín: Có chức năng làm kín, ngăn không cho lưu chất rò rỉ ra ngoài và thường được làm từ các vật liệu có khả năng chịu nhiệt độ cao và độ đàn hồi tốt như cao su PTFE, teflon…
• Bộ phận điều khiển: Van cầu có nhiều kiểu điều khiển khác nhau bao gồm vận hành thủ công bằng tay quay, vận hành tự động bằng điện hoặc khí nén. Bộ phận điều khiển được nối với trục van và tạo ra lực momen làm di chuyển đĩa van đóng mở các góc theo yêu cầu.

Nguyên lý hoạt động của van cầu

Van cầu có chức năng đóng mở để điều tiết lưu lượng chất lỏng nhằm cho phép lưu chất đi qua hoặc ngăn chặn hoàn toàn.

Ở trạng thái ban đầu, van cầu đóng, đĩa van ở vị trí giữa thân van và chia thân thành 2 phần. Để mở van, người vận hành sẽ tác động lực lên tay quay theo chiều kim đồng hồ tạo ra lực truyền qua tay quay, tạo ra momen xoắn tác động lên trục van.

Trục van xoay sẽ làm đĩa van di chuyển theo. Đĩa van sẽ rời khỏi vị trí chặn, tạo khoảng trống để lưu chất có thể đi qua ống một cách dễ dàng.

Để đóng van, người vận hành cần tác động lực lên tay quay theo chiều kim đồng hồ, làm cho đĩa van di chuyển xuống và tạo vách ngăn giữa thân van, ngăn chặn dòng chảy của lưu chất đi qua. Khi áp lực dòng chảy lớn, lực tác động cần mạnh mẽ hơn để ép chặt các lưu chất đi qua cho đến khi đĩa van đóng kín hoàn toàn.

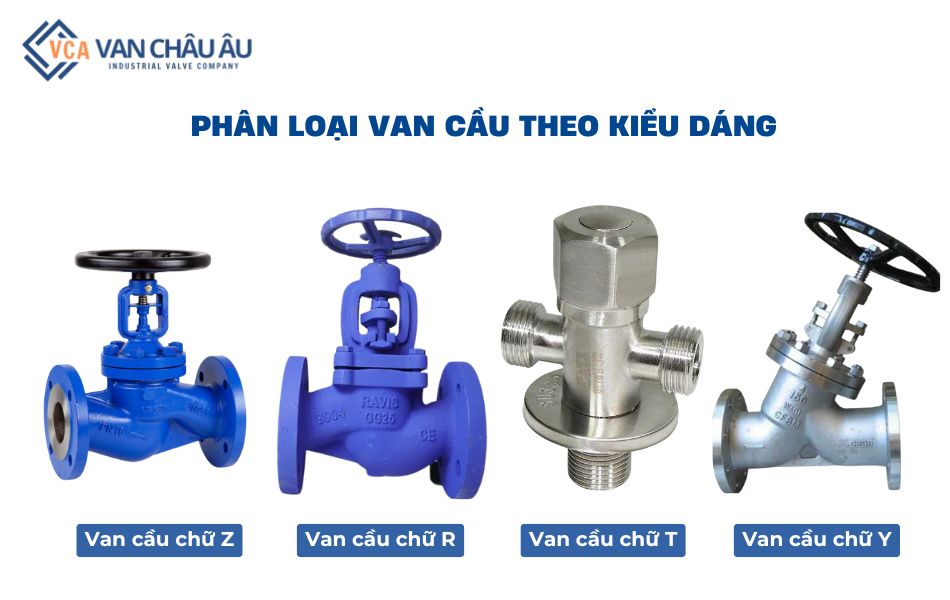

Các loại van cầu phổ biến hiện nay

Van cầu mặt bích

Van cầu mặt bích là loại van được chế tạo từ các vật liệu như inox, gang, đồng…với kiểu kết nối mặt bích cho đường ống. Kích cỡ của van thường từ DN50 đến DN300.

Ưu điểm nổi bật của van cầu mặt bích là kết nối chắc chắn, an toàn, đạt tiêu chuẩn sản xuất JIS, BS, DIN. Giữa mặt bích của van và đường ống được lắp kèm gioăng làm kín, giúp giảm ma sát và ngăn ngừa rò rỉ lưu chất ra ngoài môi trường.

Van cầu nối ren

Van cầu nối ren là thiết bị được lắp đặt trên đường ống để đóng mở hoặc điều tiết dòng lưu chất, có thể dùng trong môi trường khắc nghiệt, có nhiệt độ và áp lực làm việc cao.

Van được chế tạo từ nhiều vật liệu khác nhau như inox, đồng, gang và thép với các kích cỡ phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50 và có xuất xứ từ các quốc gia như Thổ Nhĩ Kỳ, Đan Mạch, Pháp. Sản xuất theo công nghệ hiện đại, đảm bảo chất lượng tốt, độ bền cơ học cao, giúp tối ưu hóa hiệu suất trong quá trình vận hành hệ thống.

Van cầu hơi chữ ngã

Van cầu hơi chữ ngã còn gọi là van cầu hơi yên ngựa, có đặc điểm nổi bật là phần thân được thiết kế hình chữ S. Chức năng chính của van là điều tiết và đóng mở dòng lưu chất hơi, khí nén và chất lỏng. Đặc biệt, van có thể hoạt động ở nhiệt độ lên tới 400°C và áp lực từ 10 bar đến 60 bar.

Sản phẩm được chế tạo từ nhiều loại vật liệu khác nhau như gang xám, thép carbon, inox 304,… được sử dụng chủ yếu trong các hệ thống có nhiệt độ cao, đặc biệt là trong môi trường có nhiệt độ lên đến 400°C.

Van cầu chữ Y

Van cầu chữ Y là một loại van cầu có thiết kế hình dạng giống chữ Y, được sử dụng phổ biến trong các hệ thống công nghiệp và dân dụng. Loại van này nổi bật với ma sát thấp giữa các bề mặt trong quá trình đóng và mở, độ bền cao, cấu tạo đơn giản, thiết kế nhỏ gọn, dễ sử dụng và bảo dưỡng.

Van cầu chữ Y có khả năng chống búa nước, chống hóa chất và các chất ăn mòn. Đồng thời không gây ra tiếng ồn khi vận hành, giúp tiết kiệm chi phí và nhiên liệu, đảm bảo đáp ứng tốt các yêu cầu của hệ thống.

Van cầu bầu

Van cầu bầu còn gọi là van cầu dạng bầu hoặc van cầu hơi bầu, có thiết kế đặc trưng với phần thân phình ra ở giữa và thu gọn dần về hai bên. Van được kết nối với đường ống thông qua lắp ren hoặc mặt bích tiêu chuẩn JIS.

Chức năng chính của van là đóng/mở và điều tiết dòng chảy lưu chất một cách chủ động, giúp giám sát, quản lý và phân luồng dòng chảy hiệu quả.

Van cầu góc

Van cầu góc được thiết kế để tạo góc vuông 90 độ giữa hai đoạn ống, giúp môi chất chảy theo hướng góc này. Loại van này phù hợp dùng trong các hệ thống áp suất cao hoặc tại các vị trí góc nối, nơi cần chuyển hướng dòng chảy nhưng vẫn yêu cầu mức độ sụt áp tối thiểu.

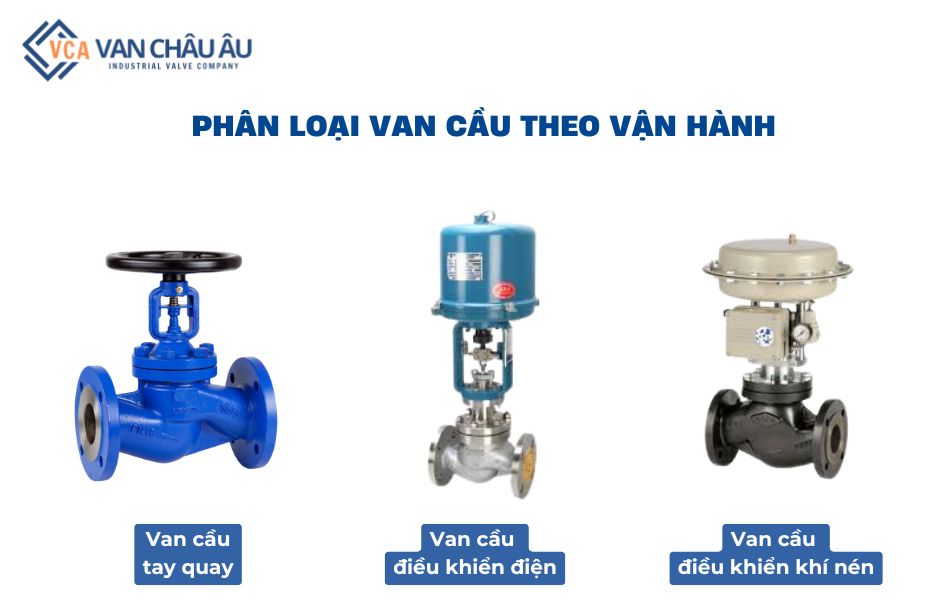

Van cầu tay quay vô lăng

Van cầu tay quay là loại van điều khiển bằng vô lăng tay quay để đóng mở van. Phần tay quay được chế tạo từ kim loại có độ cứng cao như inox, thép và phủ lớp sơn epoxy giúp chống hóa chất, ăn mòn, chất kiềm, tăng thêm tuổi thọ sử dụng van.

Van cầu vô lăng có kích cỡ từ DN15 đến DN500 và kết nối với đường ống theo kiểu nối ren hoặc mặt bích, theo tiêu chuẩn JIS, ANSI, BS, DIN. Loại van này thường được sử dụng trong các hệ thống có môi chất có nồng độ ăn mòn cao.

Van cầu điều khiển điện

Van cầu điều khiển điện là loại van được sử dụng để điều chỉnh và kiểm soát lưu lượng của các dòng lưu chất. Đặc điểm nổi bật của van là được điều khiển bằng mô tơ điện với thân van có hình dạng chữ ngã và hoạt động theo nguyên lý đóng mở lên xuống.

Loại van này thường được ứng dụng trong các hệ thống kiểm soát khí, hơi nước, hơi nóng, nước lạnh, nước nóng…

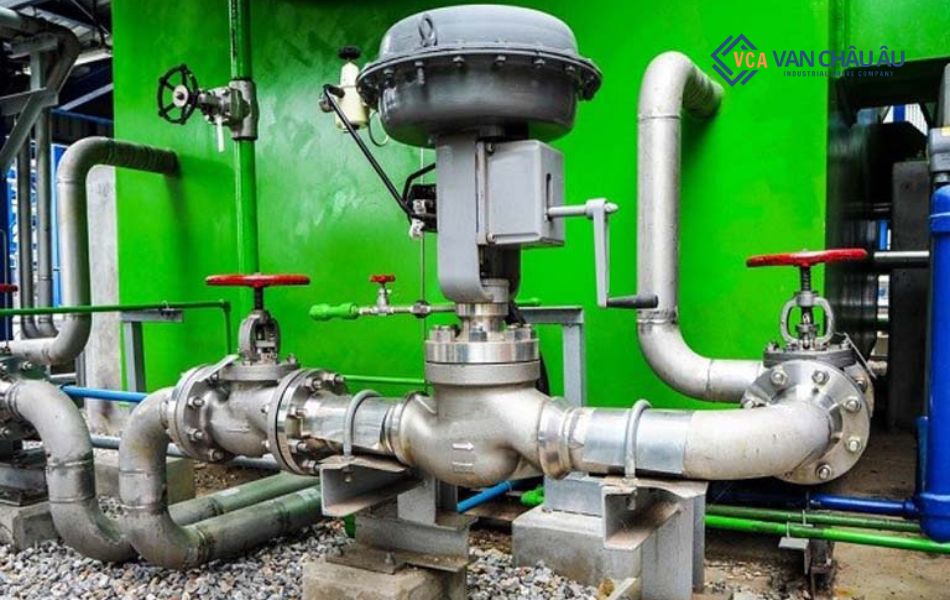

Van cầu điều khiển khí nén

Van cầu điều khiển khí nén là loại van cầu sử dụng khí nén để điều khiển quá trình đóng mở của van, giúp tự động hóa vận hành mà không cần tác động từ con người so với loại điều khiển thủ công.

Van có khả năng điều tiết và kiểm soát lưu lượng một cách tuyến tính, có thể điều chỉnh vô cấp ở phần góc mở hoặc có thể chuyển sang chế độ đóng mở hoàn toàn (on/off).

Van cầu hơi điều khiển khí nén đảm bảo lưu lượng đi qua chính xác và có thể xuất hoặc nhận tín hiệu để điều chỉnh lưu lượng hơi. Áp lực khí nén cung cấp cho bộ truyền động thường từ 2 kgf/cm2 đến 8 kgf/cm2. Nhiệt độ làm việc của van có thể lên đến 400 độ C.

Tính năng nổi bật của van cầu

• Van cầu có chức năng điều tiết dòng chảy, ngăn chặn hoặc cho phép dòng chảy đi qua đường ống với độ chính xác, hiệu quả cao.
• Được chế tạo từ vật liệu kim loại có độ cứng cao, chống va đập tốt giúp bảo vệ các động cơ bên trong khỏi tác động bên ngoài.
• Van có cấu tạo đơn giản, dễ sử dụng và tháo lắp, thuận cho cho việc vận hành và bảo dưỡng van.
• Thiết bị có mẫu mã đa dạng, nhiều kích thước và phương thức vận hành khác nhau, phù hợp với nhiều hệ thống và mục đích sử dụng.
• Khả năng chịu nhiệt, hóa chất, áp lực làm việc cao nên có thể dùng trong nhiều môi trường lưu chất khác nhau như nước thải, nước sạch, hóa chất, nước biển, dầu khí, hơi nóng…
• Sản xuất theo tiêu chuẩn JIS, DIN, BS, ANSI đảm bảo độ bền cơ học cao và tương thích với nhiều loại van công nghiệp, thiết bị thủy lực khác.

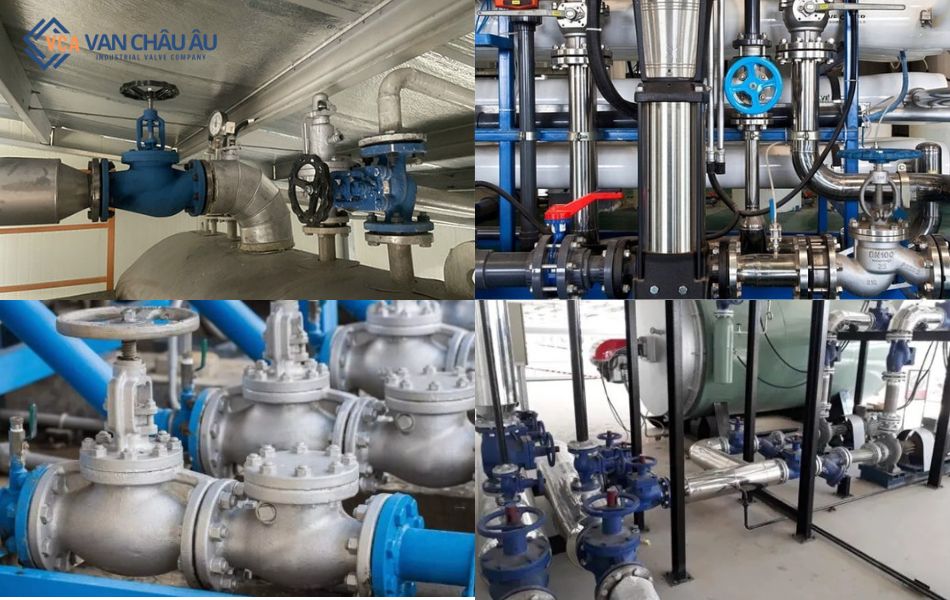

Ứng dụng của van cầu trong các hệ thống

Van cầu có nhiều ưu điểm nổi bật và giá thành phù hợp nên được sử dụng trong nhiều hệ thống như:

• Hệ thống sản xuất thực phẩm, chất tẩy rửa, làm sạch
• Hệ thống khai thác xăng dầu, dầu nhớt
• Hệ thống lò hơi, nồi hơi
• Nhà máy thủy điện, nhiệt điện
• Hệ thống cấp nước, thoát nước, xử lý nước thải
• Hệ thống HVAC, làm mát, điều hòa không khí
• Hệ thống máy bơm, tưới tiêu nông nghiệp

Lý do nên mua van cầu tại Van Châu Âu

Van Châu Âu tự hào là đơn vị chuyên cung cấp các sản phẩm van công nghiệp chất lượng cao, trong đó có van cầu – Thiết bị thủy lực quan trọng trong các hệ thống. Với nhiều năm kinh nghiệm, Van Châu Âu đã trở thành đối tác tin cậy của nhiều dự án, công trình trên khắp các tỉnh thành Việt Nam.

Dưới đây là những lý bạn nên lựa chọn Van Châu Âu:

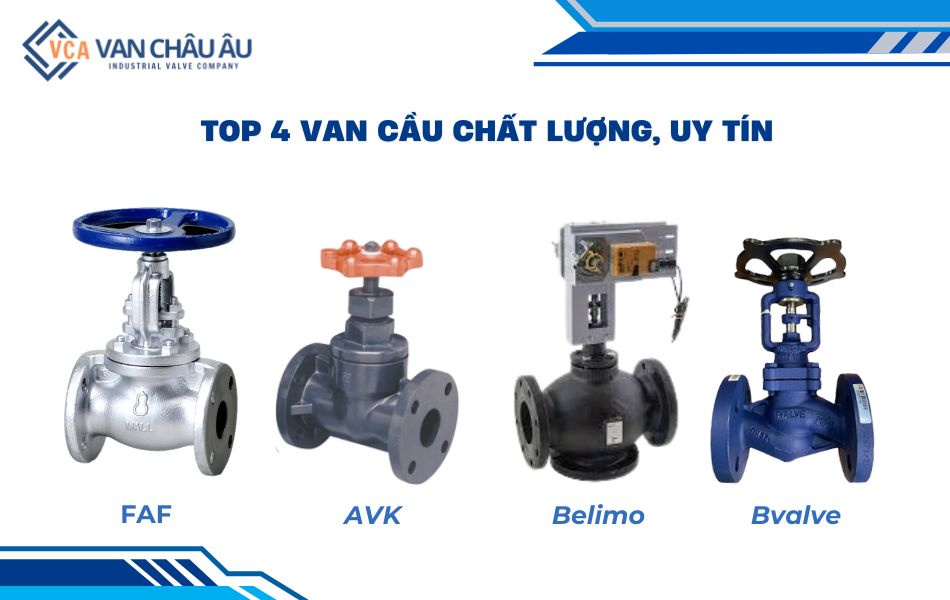

• Sản phẩm chất lượng cao: Tất cả các sản phẩm tại Van Châu Âu đều được nhập khẩu chính hãng từ các thương hiệu nổi tiếng như FAF, ARMAS, AVK, Duyar… Kèm giấy tờ chứng nhận CO – CQ, catalogue đầy đủ.
• Đa dạng sản phẩm: Cung cấp các loại van cầu với các kích cỡ, kiểu kết nối và vật liệu khác nhau đáp ứng nhu cầu đa dạng của khách hàng.
• Giá thành hợp lý: Van Châu Âu cam kết mang đến mức giá cạnh tranh cao kèm nhiều ưu đãi hấp dẫn giúp khách hàng tiết kiệm chi phí.
• Tư vấn và hỗ trợ chuyên nghiệp: Với đội ngũ nhân viên giàu kinh nghiệm, Van Châu Âu luôn sẵn sàng tư vấn và hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất với nhu cầu sử dụng.
• Giao hàng nhanh chóng: Với hệ thống kho hàng rộng và giao hàng nhanh chóng trên toàn quốc, Van Châu Âu cam kết giao hàng nhanh chóng và đúng hẹn.
• Chế độ bảo hành uy tín: Tất cả các sản phẩm van cầu của Van Châu Âu đều đi kèm với chính sách bảo hành dài hạn, bảo đảm chất lượng sản phẩm và sự hài lòng của khách hàng.

Hãy đến với Van Châu Âu để mua sản phẩm van cầu chính hãng ngay hôm nay.
