Van cân bằng là gì? Các loại phổ biến và ứng dụng thực tế hiện nay

Van cân bằng Balancing Valve hiện đang được sử dụng trong nhiều hệ thống, đặc biệt trong các ứng dụng được thiết kế nhiều nhánh hoặc dễ xảy ra tình trạng thiếu áp, dư áp hay giảm hiệu suất vận hành. Vậy van cân bằng là gì, có những loại nào và được ứng dụng thực tế ra sao? Cùng Van Châu Âu khám phá ở bài viết dưới đây nhé!

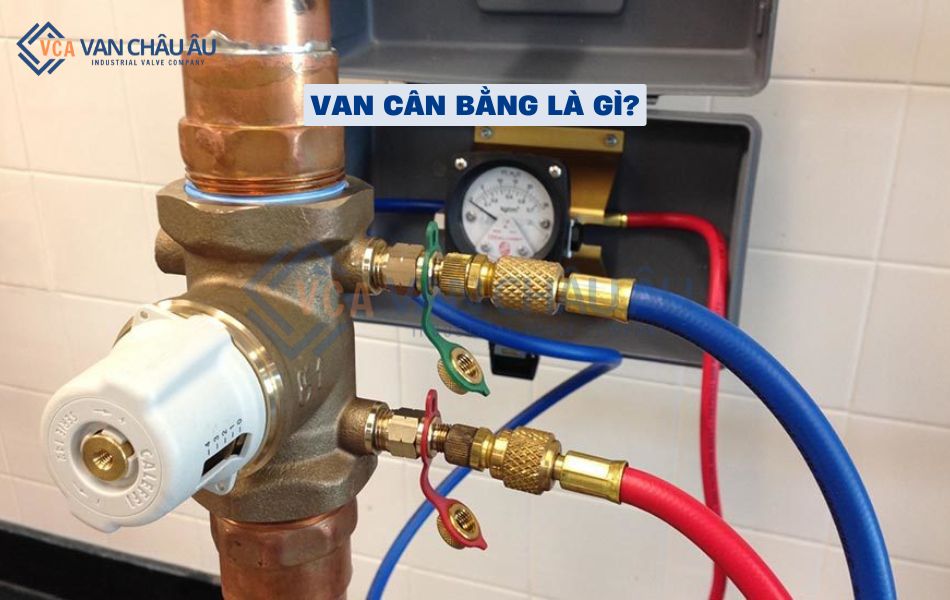

Đôi nét van cân bằng là gì?

Van cân bằng hay còn gọi với tên tiếng anh là Balancing Valve, dòng van này được sử dụng để điều chỉnh hoặc kiểm soát lưu lượng/áp suất dòng chảy hệ thống nhằm đảm bảo cá nhánh giữa hệ thống được phân phối đồng đều, đảm bảo ổn định và hiệu quả cao.

Thông thường, van cân bằng được lắp đặt ở các nhánh phụ hoặc điểm cuối của đường ống để đảm bảo toàn bộ hệ thống nhận đủ áp lực và giữ mức áp suất ổn định như thiết kế. Đồng thời, với thiết kế kích thước từ DN15 đến DN200 cùng kiểu kết nối dạng ren hoặc lắp bích đơn giản, sản phẩm phù hợp trong nhiều hệ thống lớn nhỏ khác nhau.

Bên cạnh đó, van cân bằng hiện đang được làm từ nhiều chất liệu như đồng, gang, thép, inox hoặc nhựa nên thiết bị có khả năng chống ăn mòn, chịu nhiệt và áp lực linh hoạt theo từng nhu cầu. Nhờ vậy, thiết bị được lắp đặt và sử dụng rộng rãi trong các môi trường nước, thực phẩm, hóa chất, hơi, khí,…

Một số loại van cân bằng Balancing Valve phổ biến

Tùy vào nguyên lý hoạt động và chức năng sử dụng của Balancing Valve nên sản phẩm được phân loại thành nhiều dòng khác nhau, đáp ứng theo từng yêu cầu kỹ thuật cụ thể như:

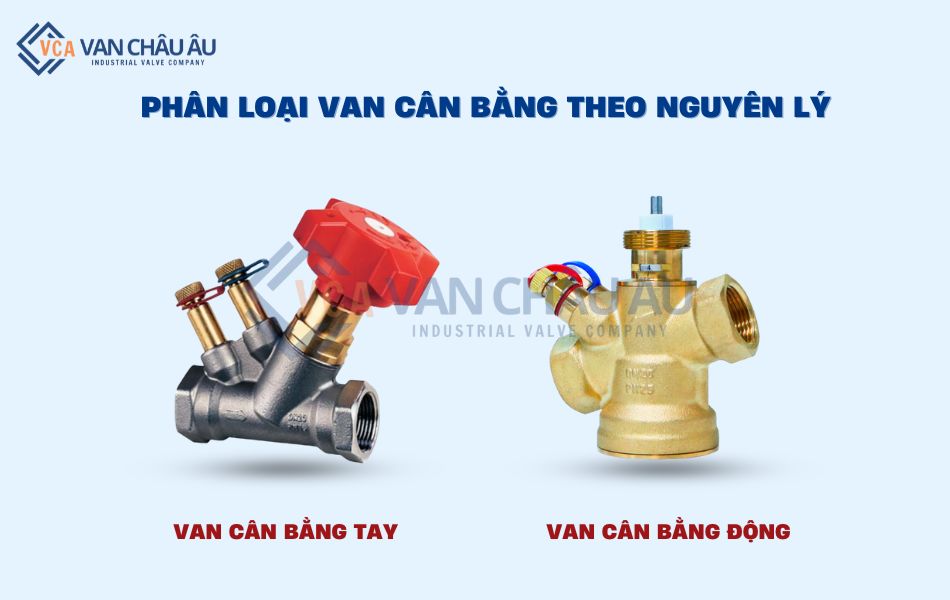

Phân loại theo nguyên lý hoạt động

• Van cân bằng tay: Là loại van điều chỉnh lưu lượng bằng thao tác thủ công thông qua tay vặn và sau khi cân chỉnh lưu lượng theo yêu cầu thiết kế, van sẽ giữ nguyên vị trí trong suốt quá trình vận hành. Van cân bằng tay có cấu tạo đơn giản, giá thành hợp lý và phù hợp hệ thống quy mô nhỏ, trung bình.
• Van cân bằng động: Với khả năng điều chỉnh lưu lượng tự động khi áp suất trong hệ thống thay đổi nên model có độ chính xác cao, phù hợp trong hệ thống phức tạp, nhiều nhánh và công suất lớn như khu tòa nhà, trung tâm thương mại,…

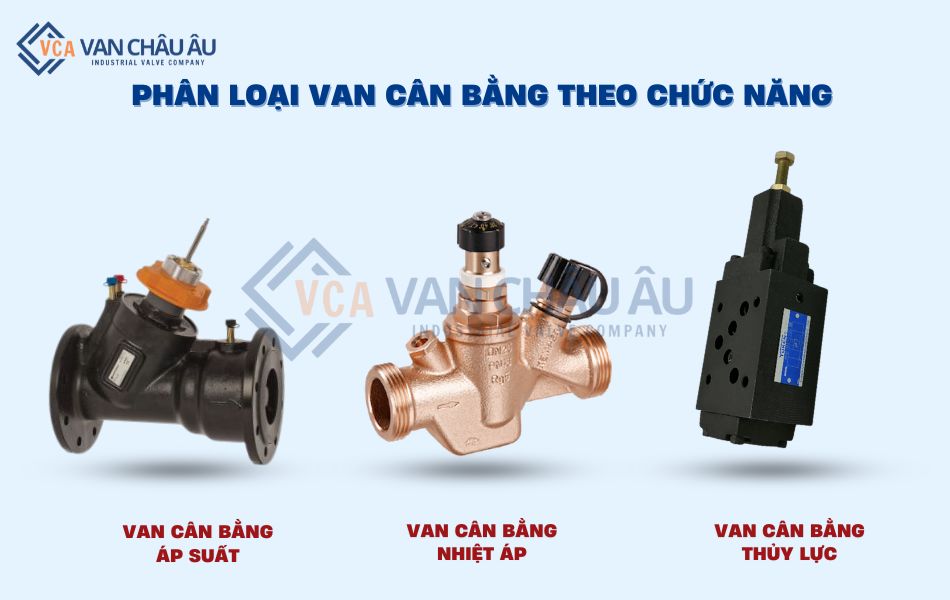

Phân loại theo chức năng

• Van cân bằng áp suất: Hay còn gọi là van cân bằng áp, van cân bằng áp lực với khả năng duy trì áp suất ổn định trong đường ống và hạn chế sự chênh lệch áp giữa các nhánh. Van cân bằng áp giúp đảm bảo hệ thống vận hành đúng thiết kế, tránh hiện tượng quá áp, sụt áp.
• Van cân bằng nhiệt áp: Hoạt động dựa trên sự thay đổi nhiệt độ và áp suất của lưu chất, thiết bị giúp điều chỉnh lưu lượng phù hợp với nhu cầu tải nhiệt thực tế và góp phần tối ưu hiệu suất, tiết kiệm năng lượng.
• Van cân bằng thủy lực: Van cân bằng thủy lực được thiết kế để kiểm soát lưu lượng và áp suất trong các hệ thống thủy lực và tránh giật trung, cân bằng dòng chảy và cơ chế hoạt động êm ái.

Ký hiệu van cân bằng trên bản vẽ kỹ thuật hiện nay

Ký hiệu van cân bằng trên bản vẽ kỹ thuật thường được thể hiện bằng ký hiệu riêng biệt kèm chú thích chữ BV – tương ứng với ý nghĩa là Balancing Valve. Tùy vào từng tiêu chuẩn thiết kế như HVAC – MEP hay kiểu loại van cân bằng nên ký hiệu có thể khác nhau nhưng đều thể hiện rõ chức năng cũng như vị trí lắp đặt.

Với ký hiệu van cân bằng thường được thể hiện bằng hình ảnh cách điệu của van cầu kết hợp thêm mũi thêm điều chỉnh lưu lượng hoặc áp suất và các bạn có thể tham khảo ký hiệu ở hình dưới đây:

Những ứng dụng phổ biến của dòng van cân bằng là gì?

Việc lắp đặt van cân bằng Balancing Valve cho hệ thống không chỉ mang lại hiệu quả vận hành đồng đều mà còn tiết kiệm năng lượng và nâng cao tuổi thọ hoạt động. Nhờ vậy, sản phẩm hiện đang được ứng dụng rộng rãi trong nhiều hệ thống khác nhau như:

• Hệ thống HVAC, điều hòa trung tâm, Chiller khu tòa nhà, trung tâm thương mại hoặc hệ thống sản xuất.
• Các hệ thống cấp nước lạnh, nước nóng khu dân cư, dân dụng, hệ thống tòa nhà hoặc khu công nghiệp.
• Hệ thống khí, khí động học cần điều chỉnh lưu lượng khí và áp suất liên tục giữa từng nhánh để đảm bảo hệ thống vận hành ổn định.
• Nhà máy sản xuất hóa chất, dầu khí, hơi nóng, khí nén,…
• Hệ thống sản xuất và phân phối trong công nghiệp thực phẩm, dược phẩm, nước sạch,…

Việc hiểu rõ van cân bằng là gì, phân loại, ứng dụng hay ký hiệu van cân bằng không gỉ giúp bạn đọc hiểu rõ hơn về sản phẩm và đưa ra chọn lựa chính xác, tiết kiệm chi phí và bền bỉ lâu dài. Đừng quên theo dõi Vanchauau.vn thường xuyên để cập nhật thêm nhiều thông tin hữu ích về van công nghiệp nhé~
