Van bi DN40: Cấu tạo, nguyên lý & các model thông dụng hiện nay

Van bi DN40 là thiết bị kiểm soát và điều tiết dòng chảy lưu chất có kích cỡ trung bình nên được sử dụng phổ biến tại các vị trí đường ống nhánh, đường ống rẽ trong các hệ thống, công trình. Hiện tại, sản phẩm được lắp đặt rộng rãi trong các hệ thống cấp thoát nước, sản xuất thực phẩm, dược phẩm, hóa chất,…

Van bi kích thước DN40 do Van Châu Âu cung cấp với đầy đủ mẫu mã, giấy tờ chứng nhận và đến từ các thương hiệu nổi tiếng như FAF, Duyar, KVS, Genebre, Shinyi, Kitz,… Xem ngay bài viết dưới đây để lựa chọn model phù hợp nhất cho hệ thống của mình nhé!

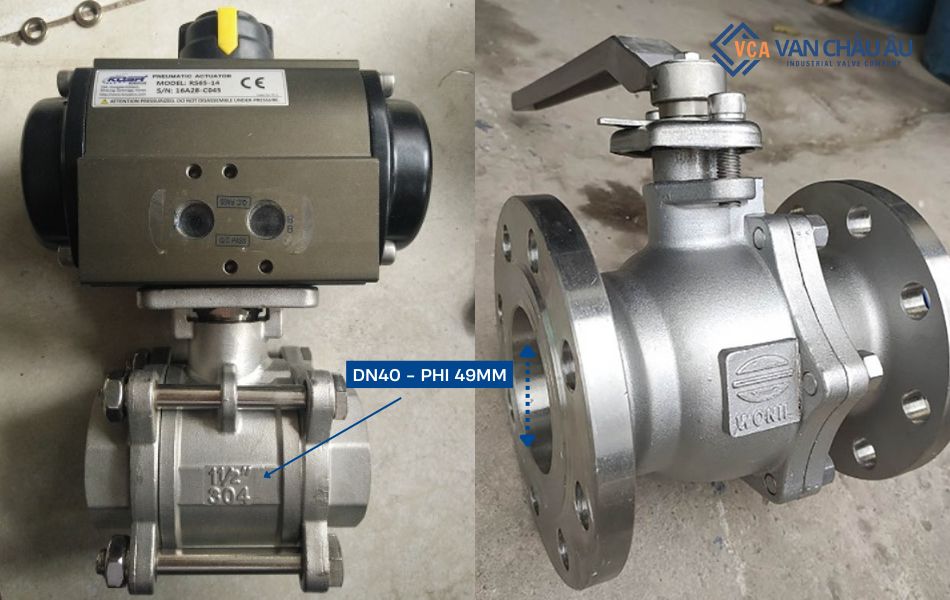

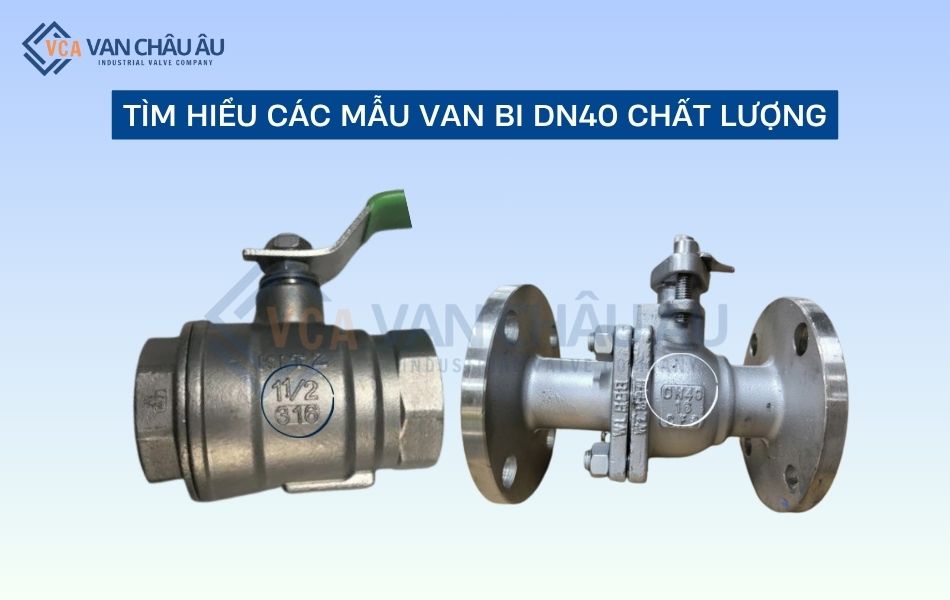

Đôi nét về van bi DN40 (phi 49)

Van bi DN40 là dòng van công nghiệp sử dụng để điều tiết và kiểm soát hoạt động đóng mở dòng chảy lưu chất trong đường ống có kích cỡ 1½ inch – tương đương với ống phi là 49mm. Van bi có thể lắp đặt trong các đường ống dân dụng, công nghiệp sản xuất hay hệ thống hóa chất.

Với kích cỡ DN40, van bi được thiết kế với nhiều kiểu kết nối như dạng ren, lắp bích, nối hàn, nối clamp và phần thân van đa dạng mẫu mã như 1 mảnh, 2 mảnh hoặc 3 mảnh. Do đó, sản phẩm có thể đáp ứng yêu cầu sử dụng khác nhau trong từng hệ thống.

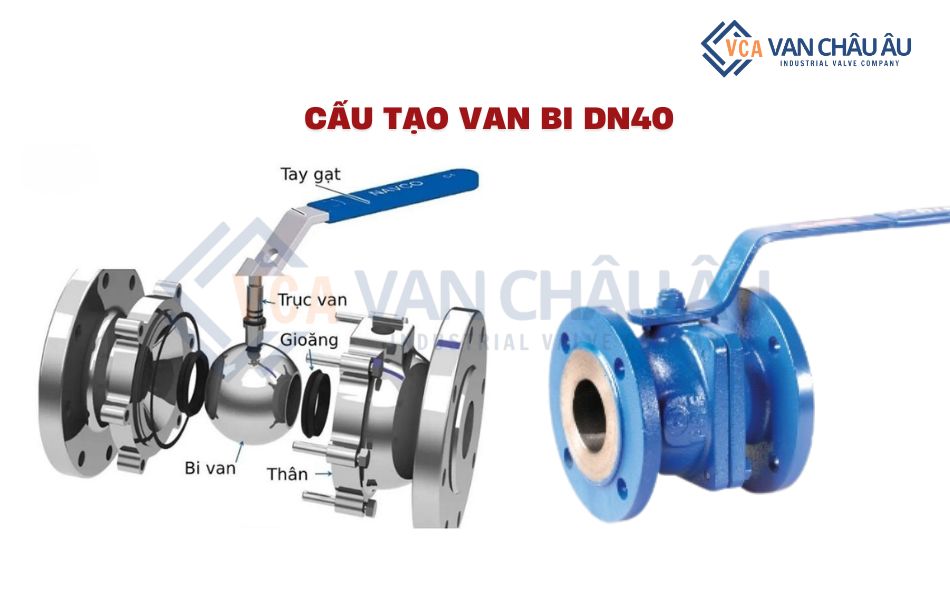

Cấu tạo của van bi DN40

Van bi phi 49 được sản xuất trên dây chuyền công nghệ hiện đại và chất liệu cao cấp giúp đảm bảo tiêu chí điều tiết và đóng, mở dòng chảy lưu chất chính xác. Thông thường, sản phẩm được cấu tạo từ 5 bộ phận cơ bản gồm thân van, bi van, trục van, gioăng làm kín và bộ phận điều khiển. Trong đó:

• Thân van: Đây là bộ phận bên ngoài, tiếp xúc với môi trường và bảo vệ các bộ phận bên trong van. Thân van thường làm từ chất liệu gang, đồng, thép, inox hoặc nhựa và được thiết kế dạng 1 mảnh, 2 mảnh hoặc 3 mảnh, đáp ứng nhu cầu khác nhau.
• Trục van: Thường làm từ vật liệu thép, inox có độ cứng cao và khả năng chịu lực lớn giúp nhận lực từ bộ điều khiển và truyền lực tới bi van để điều khiển.
• Bi van: Được thiết kế với hình dạng viên bi rỗng đục lỗ xuyên tâm và là bộ phận tiếp xúc trực tiếp với lưu chất. Bi van nhận lực từ trục van, bộ điều khiển để xoay ngang từ 0 đến 90 độ nhằm đóng, mở hoặc điều tiết van.
• Gioăng làm kín: Bộ phận này nằm ở giữa vị trí kết nối hoặc vị trí tiếp xúc của đĩa van, thân van giúp đảm bảo độ kín và ngăn ngừa rò rỉ tuyệt đối. Gioăng làm kín thường làm từ chất liệu cao su, nhựa có khả năng chịu rung động, nhiệt độ tốt.
• Bộ phận điều khiển: Là bộ phận điều khiển trực tiếp hoạt động của van và được thiết kế dạng kiểu khiển tay gạt thủ công hoặc điều khiển điện/khí nén tự động.

Top những mẫu van bi DN40 chất lượng, được ưa chuộng hiện nay

Van Châu Âu luôn cung cấp các dòng van bi DN40 đạt chuẩn chất lượng, 100% chính hãng với mức giá tốt nhất trên thị trường. Nổi bật với 6 model đang được bán chạy liên tục hiện nay:

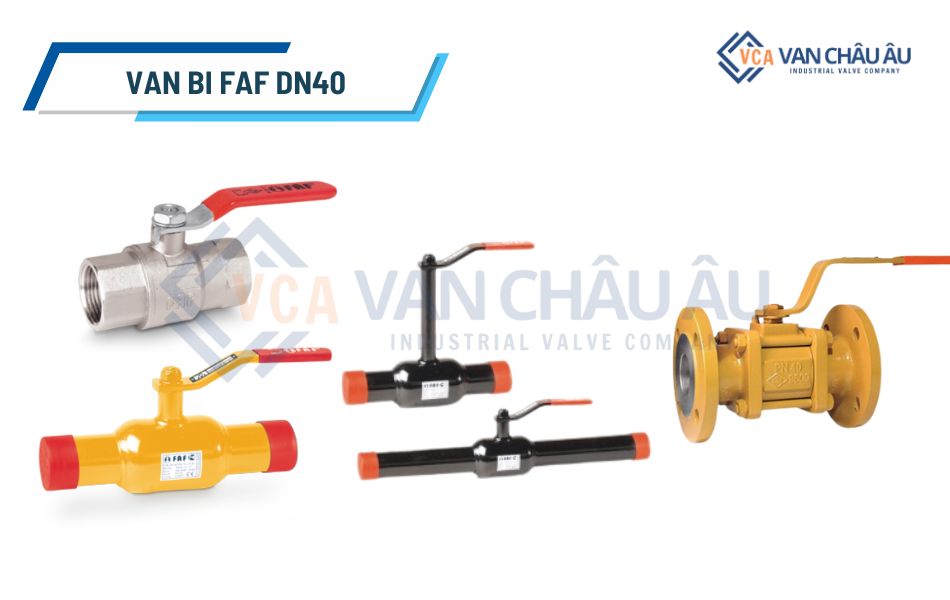

Van bi FAF DN40

Thương hiệu FAF được xuất xứ từ Thổ Nhĩ Kỳ và nổi tiếng với các dòng van công nghiệp nổi tiếng, được sản xuất trên dây chuyền công nghiệp hiện đại với độ hoàn thiện cao. Trong đó, mẫu van bi DN40 FAF hiện đang được sử dụng rộng rãi trên thị trường và phổ biến trong ngành nước, công nghiệp.

Ưu điểm nổi bật:

• Được làm từ đa dạng chất liệu như gang, đồng, thép, inox giúp phù hợp trong từng môi trường, hệ thống vận hành khác nhau.
• Có khả năng chịu áp lực và nhiệt độ tốt, đảm bảo hiệu quả vận hành ổn định trong môi trường khắc nghiệt.
• Sở hữu mẫu mã đa dạng, đáp ứng yêu cầu vệ sinh, thay thế thường xuyên, liên tục tùy theo hệ thống.
• Sử dụng 4 lớp gioăng làm kín có khả năng chịu nhiệt, chống rung tốt, đảm bảo độ kín khít tối đa và hạn chế bảo trì, bảo dưỡng.
• Lỗ khoan van bi bằng kích thước đường ống nên không gây tổn thất áp suất khi vận hành.
• Thiết kế kiểu vận hành tay gạt thủ công hoặc điều khiển điện/khí nén tự động, giúp tối ưu hiệu suất vận hành và đem tới độ chính xác cao.

Thông số kỹ thuật chi tiết van bi DN40 FAF:

• Thương hiệu: FAF
• Xuất xứ: Thổ Nhĩ Kỳ
• Chất liệu: Gang, đồng, thép, inox
• Kiểu kết nối: Nối ren, mặt bích, nối hàn
• Kiểu điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén
• Nhiệt độ hoạt động: – 30℃ đến 200℃
• Áp lực làm việc: PN10 đến PN40
• Ứng dụng: Nước sạch, nước thải, hóa chất, xăng dầu,…

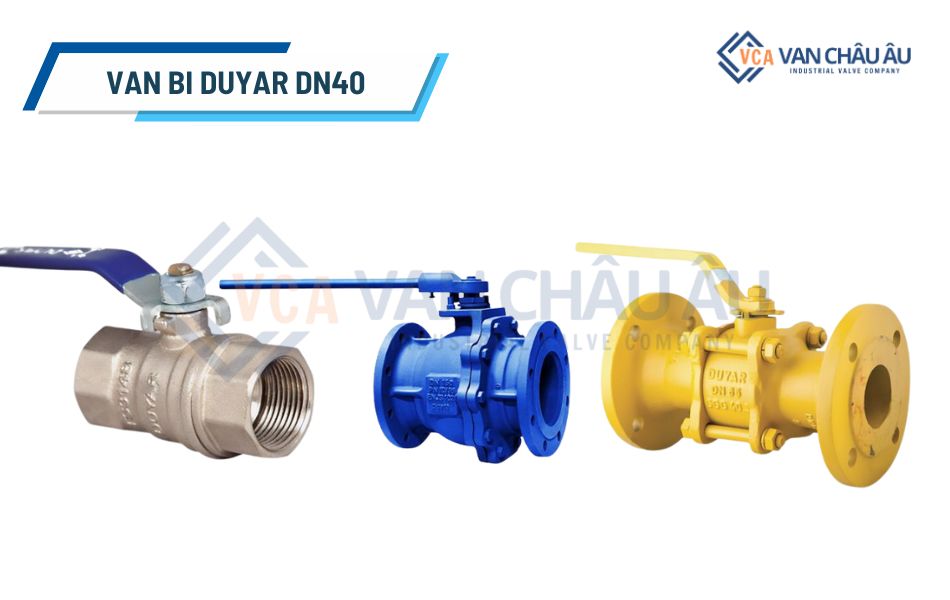

Van bi Duyar DN40

Là dòng van đến từ thương hiệu có tiếng tại Châu Âu với các sản phẩm van bi đạt tiêu chuẩn Quốc tế nên van bi DN40 Duyar là sản phẩm tối ưu trong các hệ thống nước thuật, công nghiệp sản xuất.

Ưu điểm nổi bật:

• Kiểu vận hành tay gạt đơn giản, nhẹ nhàng và có mức giá phải chăng.
• Được làm từ các vật liệu có độ bền và khả năng chịu áp lực cao như gang, đồng và thép, sử dụng rộng rãi trong các hệ thống nước, dầu khí, hơi nóng,…
• Thân van thiết kế đa dạng mẫu mã, đáp ứng theo nhu cầu điều tiết, kiểm soát và vệ sinh, thay thế phụ kiện bên trong khi sử dụng.

Thông số kỹ thuật chi tiết van bi DN40 Duyar:

• Thương hiệu: Duyar
• Xuất xứ: Thổ Nhĩ Kỳ
• Chất liệu: Gang, đồng, thép
• Kiểu kết nối: Nối ren, mặt bích, lug
• Kiểu điều khiển: Tay gạt
• Nhiệt độ hoạt động: Max 120℃
• Áp lực làm việc: PN16, PN25
• Ứng dụng: Nước sạch, nước thải, xăng dầu, khí nén,…

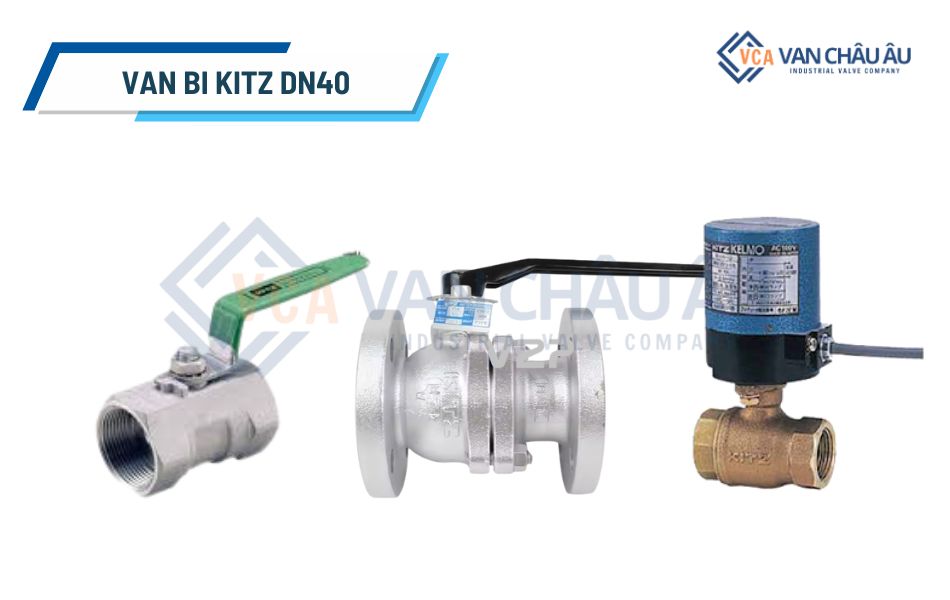

Van bi Kitz DN40

Kitz là thương hiệu khá quen thuộc tại Việt Nam và được sản xuất từ Nhật Bản – Đất nước có nền công nghiệp hiện đại với độ chính xác, bền bỉ cao.

Ưu điểm nổi bật:

• Thân van từ đồng, thép hoặc inox với khả năng chịu nhiệt, áp lực và ăn mòn tốt, ứng dụng đa dạng.
• Kiểu vận hành linh hoạt dạng thủ công hoặc tự động, đảm bảo hiệu suất hoạt động.
• Đạt chứng nhận theo tiêu chuẩn quốc tế và tuổi thọ vận hành cao, ít bảo trì.

Thông số kỹ thuật chi tiết van bi DN40 Kitz:

• Thương hiệu: Kitz
• Xuất xứ: Nhật Bản
• Chất liệu: Đồng, thép, inox
• Kiểu kết nối: Nối ren, mặt bích, nối hàn
• Kiểu điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén
• Nhiệt độ hoạt động: Tối đa 220℃
• Áp lực làm việc: PN16
• Ứng dụng: Nước sạch, nước thải, hóa chất, xăng dầu,…

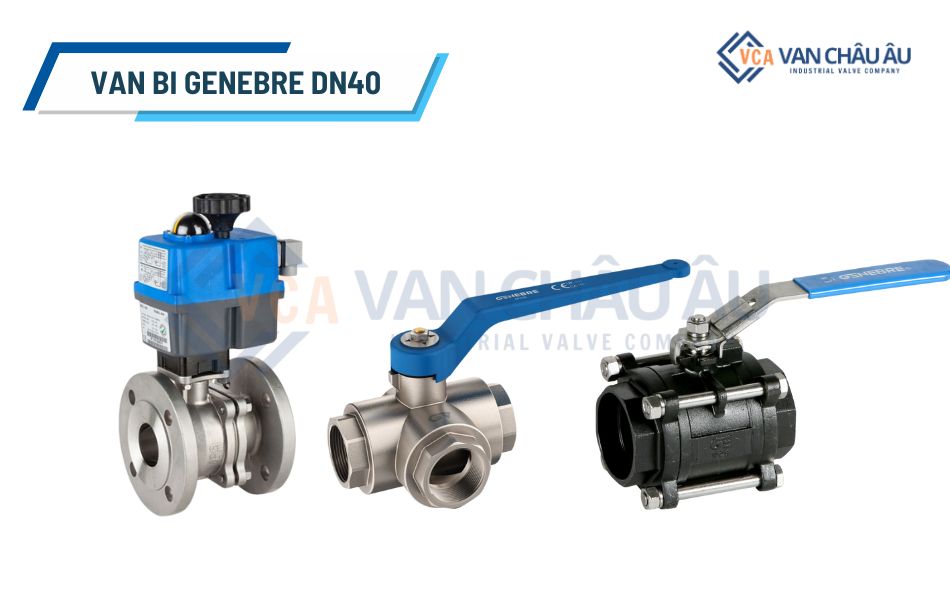

Van bi Genebre DN40

Là dòng van cao cấp đến từ thương hiệu nổi tiếng của Tây Ban Nha, van bi DN40 Genebre sở hữu các model được thiết kế tinh xảo với chất lượng bền bỉ nên được sử dụng rộng rãi trong các hệ thống công nghiệp, hệ thống sản xuất quan trọng.

Ưu điểm nổi bật:

• Sử dụng đa dạng chất liệu như gang, thép và inox có khả năng chống ăn mòn, chịu nhiệt linh hoạt nên phù hợp với mọi ứng dụng.
• Có nhiều kiểu kết nối như nối ren, mặt bích, nối hàn và kiểu vận hành đa dạng như tay gạt, điều khiển điện/khí nén, đáp ứng nhu cầu sử dụng khác nhau.
• Phần thân van được thiết kế nhiều mẫu mã giúp phù hợp theo từng nhu cầu kiểm soát, trộn lẫn, phân tách dòng chảy hoặc thuận tiện trong việc vệ sinh, bảo trì, thay thế.

Thông số kỹ thuật chi tiết van bi DN40 Genebre:

• Thương hiệu: Genebre
• Xuất xứ: Tây Ban Nha
• Chất liệu: Gang, thép, inox
• Kiểu kết nối: Nối ren, mặt bích, nối hàn
• Kiểu điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén
• Nhiệt độ hoạt động: – 30℃ đến 180℃
• Áp lực làm việc: PN10 đến PN40
• Ứng dụng: Nước sạch, nước thải, hóa chất, xăng dầu,…

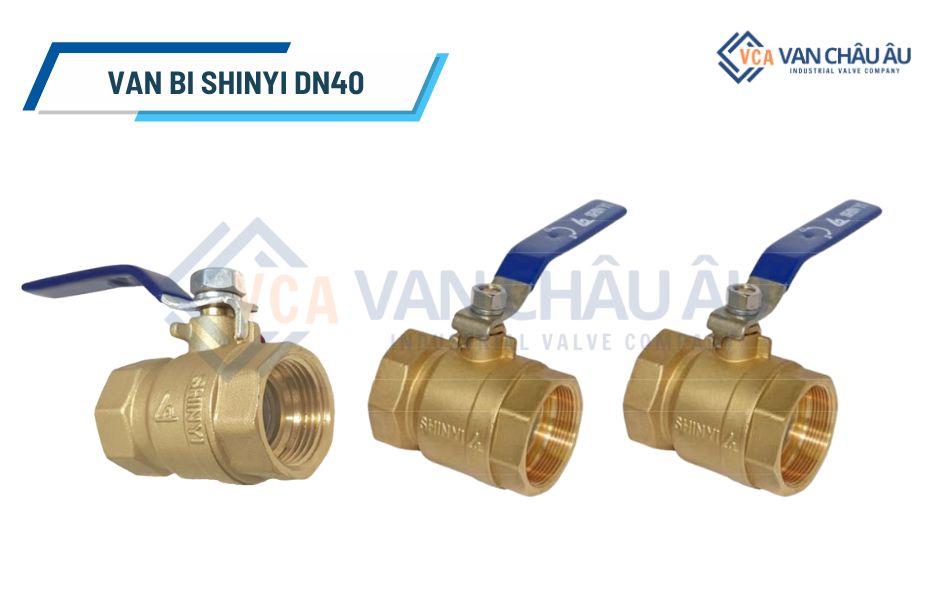

Van bi Shinyi DN40

Thuộc dòng van bi đồng được xuất xứ từ thương hiệu Shinyi Đài Loan và có thiết kế, cấu tạo phù hợp với tiêu chuẩn kỹ thuật tại Việt Nam nên được tin chọn trong nhiều hệ thống hiện nay.

Ưu điểm nổi bật:

• Có lớp gioăng làm kín từ EPDM có khả năng tạo độ kín khít tốt và hoạt động ổn định trong môi trường nước sạch.
• Sử dụng chất liệu đồng với công suất vận hành thấp nên phù hợp trong hệ thống nước sạch, nước sinh hoạt và dân dụng.
• Mức giá rẻ, phù hợp trong hệ thống có kinh phí hạn hẹp.

Thông số kỹ thuật chi tiết van bi DN40 Shinyi:

• Thương hiệu: Shinyi
• Xuất xứ: Đài Loan
• Chất liệu: Đồng
• Kiểu kết nối: Nối ren
• Kiểu điều khiển: Tay gạt
• Nhiệt độ hoạt động: Tối đa 120℃
• Áp lực làm việc: PN16
• Ứng dụng: Nước sạch, hệ thống tưới tiêu, nông nghiệp,…

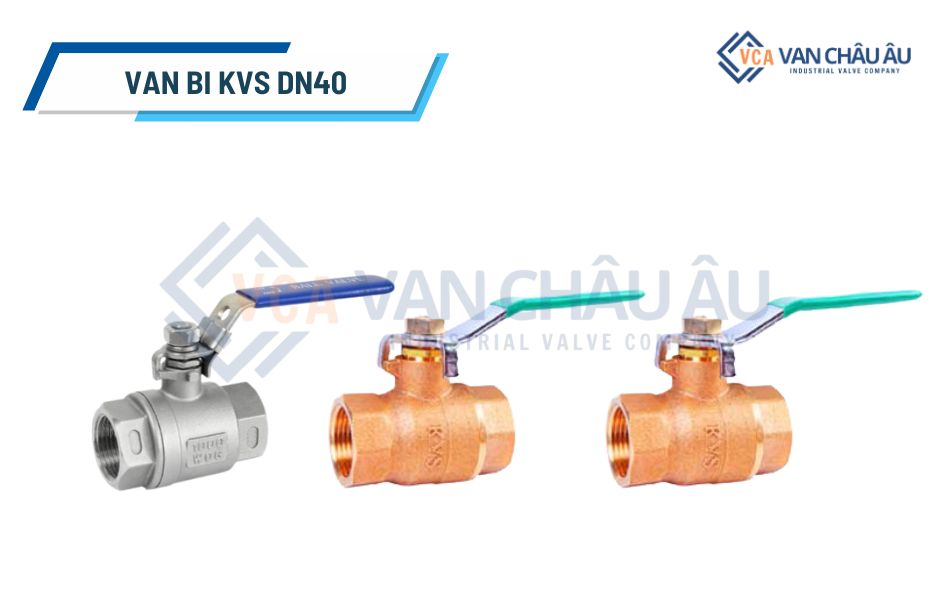

Van bi KVS DN40

Được xuất xứ từ Thổ Nhĩ Kỳ và có khả năng đóng mở, điều tiết dòng chảy trong đường ống chính xác, nhanh chóng nên van bi DN40 của KVS được đánh giá cao trên thị trường.

Ưu điểm nổi bật:

• Thiết kế kiểu tay gạt và kết nối ren đơn giản, dễ lắp đặt, bảo trì và điều khiển dòng chảy.
• Giá thành phải chăng, phù hợp trong dự án có quy mô nhỏ, công suất trung bình.
• Được làm từ chất liệu chính là inox và đồng, vận hành ổn định, chính xác trong môi trường nước, hóa chất.

Thông số kỹ thuật chi tiết van bi DN40 KVS:

• Thương hiệu: KVS
• Xuất xứ: Thổ Nhĩ Kỳ
• Chất liệu: Đồng, inox
• Kiểu kết nối: Nối ren
• Kiểu điều khiển: Tay gạt
• Nhiệt độ hoạt động: – 20℃ đến 200℃
• Áp lực làm việc: Tối đa 1000WOG
• Ứng dụng: Nước sạch, hóa chất, thực phẩm, dược phẩm,…

Bảng báo giá van bi DN40 mới nhất, cập nhật thực tế

Để thuận tiện hơn trong việc lựa chọn loại van bi phi 49 phù hợp cũng như đáp ứng chi phí vận hành của hệ thống, các bạn đọc có thể tham khảo giá van bi DN40 chi tiết, cập nhật mới nhất trong bảng sau:

Thương hiệu	Giá (VNĐ)
Van bi DN40 FAF	700.000 – 5.000.000
Van bi DN40 Duyar	800.000 – 4.000.000
Van bi DN40 Kitz	500.000 – 3.000.000
Van bi DN40 Genebre	1.000.000 – 7.000.000
Van bi DN40 Shinyi	400.000 – 3.000.000
Van bi DN40 KVS	700.000 – 1.500.000

Lưu ý: Bảng giá trên do Van Châu Âu cung cấp chỉ mang tính chất tham khảo và chưa bao gồm VAT, giao hàng hoặc các ưu đãi khác. Quý khách liên hệ trực tiếp Hotline để được báo giá hấp dẫn nhé!

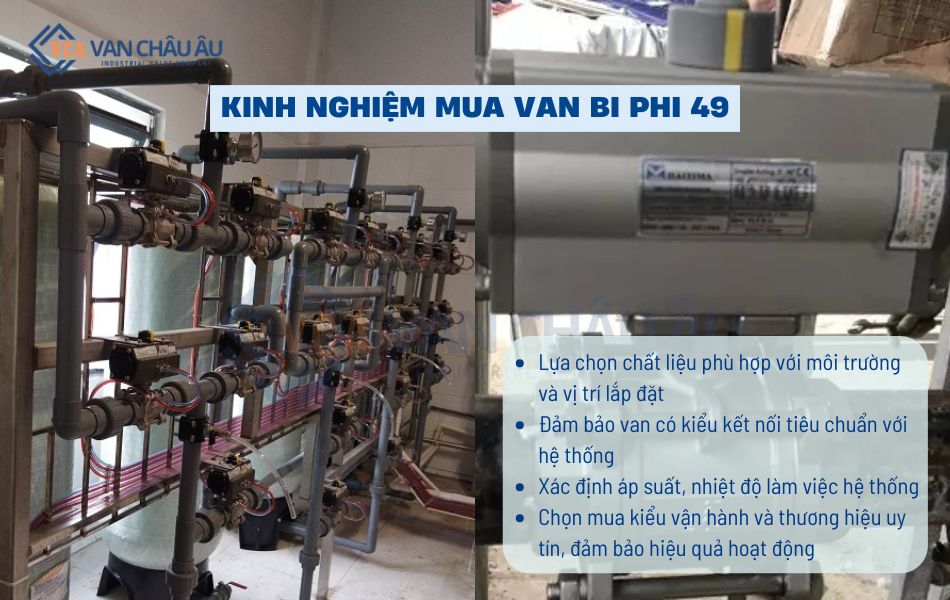

Những điều cần lưu ý khi chọn mua van bi phi 49

Việc lựa chọn đúng loại van bi kích cỡ DN40 không chỉ là yếu tố then chốt giúp đảm bảo hệ thống vận hành hiệu quả, ổn định mà còn tiết kiệm chi phí cho doanh nghiệp. Dưới đây là kinh nghiệm mua van bi phi 49 đơn giản:

• Xác định loại lưu chất và môi trường lắp đặt để lựa chọn chất liệu van phù hợp. Đối với hệ thống nước sạch nên chọn gang, đồng để tiết kiệm chi phí và hệ thống dầu khí, hóa chất,… nên chọn thép hoặc inox để đảm bảo hiệu quả.
• Lựa chọn thiết bị có kiểu kết nối tiêu chuẩn với hệ thống như ren, bích, nối hàn, clamp để tránh rò rỉ khi lắp đặt.
• Chọn mua van có áp suất và nhiệt độ làm việc phù hợp với hệ thống, tránh chọn sản phẩm có công suất quá lớn/nhỏ so với hệ thống vận hành để tránh lãng phí/không phù hợp.
• Xem xét vị trí lắp đặt, yêu cầu vận hành để lựa chọn kiểu vận hành van bi phù hợp cho hệ thống.
• Nên mua van từ các thương hiệu uy tín, nổi tiếng lâu năm để yên tâm về chất lượng, độ bền bỉ.

Mua van bi DN40 ở đâu uy tín? Khám phá ngay tại Van Châu Âu!

Đối với mẫu van bi kích thước DN40, Quý khách có thể yên tâm lựa chọn sản phẩm chính hãng, giá tốt nhất tại Van Châu Âu. Là đơn vị có hơn 16 năm kinh nghiệm và sở hữu đa dạng mẫu mã, thiết kế cùng các thương hiệu nổi tiếng, chất lượng cao trên thị trường.

Thêm vào đó, các thiết bị van bi tại Vanchauau.vn đều được nhập khẩu trực tiếp, với đầy đủ giấy tờ chứng nhận CO – CQ và có chính sách bảo hành 12 – 36 tháng, lỗi 1 đổi 1 trong vòng 3 đến 5 ngày. Đồng thời, với đội ngũ kỹ thuật chuyên môn cao nên khi mua hàng, Quý khách sẽ nhận được tư vấn chuyên sâu, hỗ trợ quá trình lắp đặt, bảo trì chuẩn kỹ thuật.

Đặc biệt, với mức giá cạnh tranh nhất trên thị trường cùng nhiều chương trình ưu đãi hấp dẫn đối với đơn hàng lớn, khách hàng thân thiết. Vì thế, Van Châu Âu luôn nhận được sự hài lòng của khách hàng về chất lượng cũng như chi phí vận hành hệ thống.

Nếu Quý khách đang tìm kiếm địa chỉ mua van bi DN40 uy tín, chuẩn chính hãng thì hãy tham khảo ngay tại Van Châu Âu. Tự hào là đơn vị cung cấp sản phẩm tới nhiều công trình, dự án quan trọng, chúng tôi sẽ đem tới giải pháp tối ưu, bền bỉ cho khách hàng. Gọi tới Hotline 0961.751.499 để được hỗ trợ nhanh chóng.
