Van bi (Ball Valve) được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân sinh với chức năng điều tiết lưu lượng dòng chảy.

Thiết bị này có nhiều ưu điểm nổi bật như đa dạng mẫu mã, nhiều kích thước, chủng loại khác nhau, độ bền vượt trội. Hãy cùng Van Châu Âu tìm hiểu chi tiết về van bi trong bài viết dưới đây.

Van bi là gì?

Van bi (Tiếng anh là Ball Valve) thiết bị thủy lực dùng phổ biến trong công nghiệp, các hệ thống sản xuất. Tên gọi của van bắt nguồn từ cấu tạo van có quả bi rỗng bên trong thân van, thực hiện chức năng điều tiết dòng chảy qua van thông qua việc điều khiển bi van xoay nhiều góc khác nhau.

Van bi có thể dùng trong nhiều hệ thống có kích thước lớn nhỏ khác nhau và vận hành bằng tay gạt, tay quay, điều khiển điện, khí nén. Van có khả năng hoạt động ổn định, đạt hiệu quả cao trong việc kiểm soát lưu lượng dòng chảy trong đường ống. Nhờ vào cấu tạo van đơn giản, giá thành phù hợp nên được ứng dụng rộng rãi từ công nghiệp đến dân dụng.

Thông số kỹ thuật của van bi

• Kích thước: DN10 – DN300
• Chất liệu: Inox, gang, đồng, nhựa
• Gioăng làm kín: PTFE, EPDM, teflon
• Áp lực làm việc: 10bar, 16bar, 25bar
• Nhiệt độ làm việc: -20 – 180 độ C
• Kiểu kết nối: Mặt bích, nối ren
• Phương thức vận hành: Tay gạt, tay quay, điện, khí nén
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
• Môi trường làm việc: Nước, xăng dầu, khí, hơi nóng, hóa chất
• Thương hiệu: FAF, KVS, ARI, Zetkama
• Nguồn gốc: Thổ Nhĩ Kỳ, Đan Mạch, Pháp, Đức
• Chứng nhận: CO – CQ, catalogue
• Thời gian bảo hành: 12 tháng
• Tình trạng: Còn hàng

Cấu tạo của van bi

Cấu tạo của van bi bao gồm nhiều linh kiện quan trọng giúp van hoạt động hiệu quả và bền bỉ.

• Thân van: Thường được chế tạo từ các vật liệu khác nhau như đồng, gang, thép, thép không gỉ… Với chức năng cố định các bộ phận bên trong và tạo thành một khối thống nhất và bảo vệ chúng khỏi va đập, tác động bên ngoài.
• Bi van: Nằm vị trí chính giữa bên trong thân van, được đục lỗ rỗng để cho phép chất lỏng đi qua dễ dàng. Bi van có thể xoay linh hoạt các góc từ 0 đến 90 độ qua đó để điều tiết lưu lượng chất lỏng nhiều hay ít.
• Trục van: Là bộ phận có nhiệm vụ truyền lực đến bi van để thực hiện việc đóng mở, thường được làm từ các vật liệu kim loại có khả năng chống ăn mòn, chịu nhiệt, áp lực tốt. Trục van có 2 đầu, trong đó 1 đầu được gắn với bộ phận điều khiển, đầu còn lại liên kết với bi van.
• Gioăng làm kín: Hay còn gọi là đệm làm kín giúp ngăn ngừa rò rỉ lưu chất ra ngoài, Chúng thường được làm từ cao su teflon, EPDM…và lắp tại các điểm kết nối giữa đĩa van với thân van và van bi với đường ống.
• Bộ phận điều khiển: Bao gồm các loại như tay gạt, tay quay, tay vặn, điều khiển điện, khí nén…Mỗi kiểu điều khiển sẽ có cách vận hành khác nhau nhưng đều thực hiện chức năng truyền lực xuống bi van để vận hành van đóng hoặc mở.

Nguyên lý hoạt động của van bi

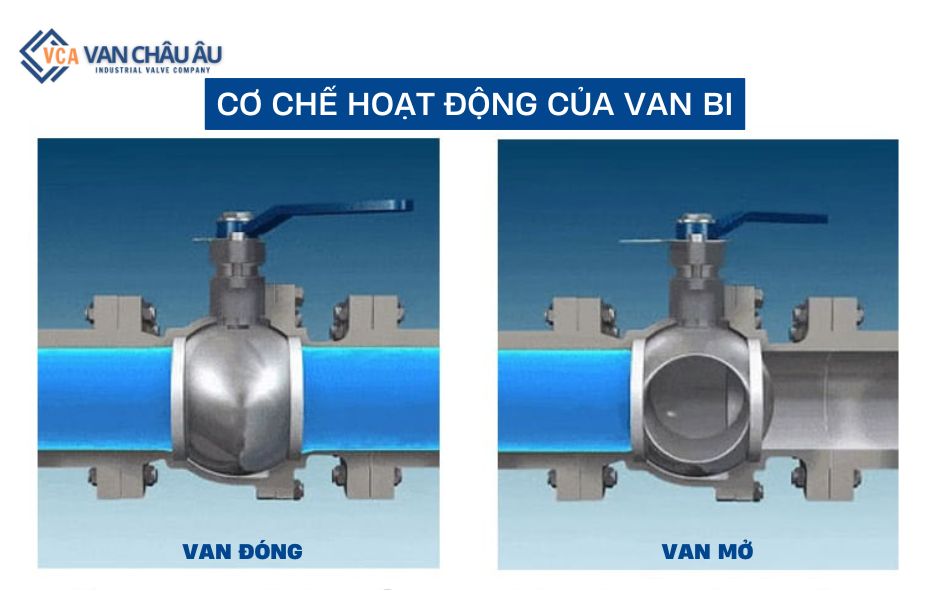

Cơ chế hoạt động của van bi khá đơn giản, hoạt động đóng/mở dựa trên tác động của lực.

Ở trạng thái ban đầu, van bi đóng hoàn toàn, đĩa van ở ở góc 0 độ ngăn chặn dòng chảy đi qua hòa toàn. Khi nhận được tín hiệu điều khiển sẽ làm bi vay xoay và mở góc ≤90º, tạo thành đường thẳng cho phép dòng chảy đi qua dễ dàng.

Tùy vào yêu cầu của hệ thống mà điều chỉnh góc mở của van để điều tiết lưu lượng chất lỏng nhiều hay ít. Từ đó giúp việc lên kế hoạch, kiểm soát và vận hành hệ thống dễ dàng hơn.

Van bi có thể dùng với nguồn điện áp từ 24V, 110V, 220V hoặc tín hiệu analog 4 – 20mA. Với khả năng chịu áp suất lên đến 63bar, chịu nhiệt độ cao, khả năng làm kín tuyệt đối nên có thể dùng trong nhiều hệ thống khác nhau.

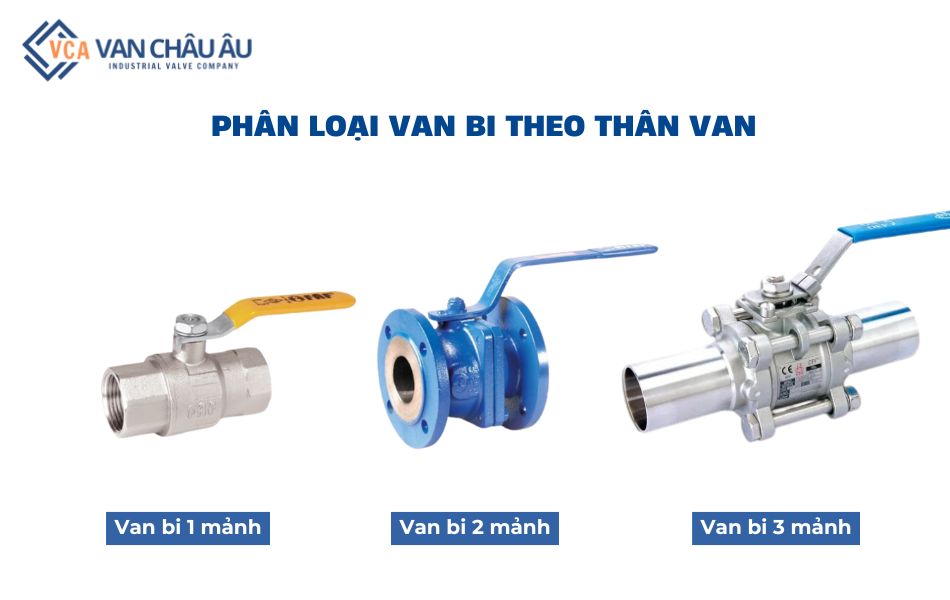

Tổng hợp các loại van bi dùng trong công nghiệp

Phân loại theo chất liệu

• Van bi inox

Là loại van được chế tạo từ các chất liệu inox 201, inox 304, inox 316 thích hợp sử dụng trong các môi trường lưu chất như nước, khí hơi, dung dịch hóa chất.

Loại van này có thể được lắp đặt dễ dàng trong nhiều hệ thống thiết bị bao gồm các hệ thống nối ren hoặc mặt bích. Van bi inox có nhiều loại và có thể được điều khiển thông qua các bộ phận như tay gạt, tay quay, bộ điều khiển điện hoặc khí nén.

• Van bi nhựa

Van bi nhựa là loại van được sử dụng để điều khiển dòng chảy của chất lỏng, hơi hoặc khí. Nó được chế tạo từ các vật liệu nhựa như PVC, cPVC, uPVC… Van bi nhựa có một quả bi hình cầu, gắn trực tiếp với trục với mục đích kiểm soát dòng chảy của chất lỏng qua van.

Khi quả bi ở vị trí mở, chất lỏng có thể chảy tự do qua thân van. Ngược lại, khi quả bi ở vị trí đóng, dòng chất lỏng bị chặn hoàn toàn.

• Van bi đồng

Van bi đồng là loại van bi được chế tạo chủ yếu từ đồng thau. Cấu tạo của van bao gồm hai bộ phận chính: bộ điều khiển và phần van bi. Van được thiết kế với dạng kết nối ren, thích hợp để kết nối với các hệ thống đường ống có kích thước nhỏ, diện tích lắp đặt hạn chế.

Van bi đồng độ bền cao, chịu nhiệt độ và áp lực lớn, chuyên dùng cho hệ thống cấp và thoát nước sạch với các kiểu tay gạt hoặc tay vặn.

• Van bi thép

Van bi thép là thiết bị cơ khí được sử dụng để điều khiển dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống. Bên trong van có một viên bi hình cầu với lỗ khoan xuyên qua tâm, đóng vai trò quan trọng trong việc mở và đóng dòng chảy.

Khi lỗ khoan của bi thẳng hàng với dòng chảy, van mở hoàn toàn. Ngược lại, khi lỗ khoan xoay vuông góc với dòng chảy, van sẽ đóng lại. Van bi thép thường được chế tạo từ các loại thép như thép không gỉ, thép carbon hoặc thép hợp kim, mang lại khả năng chịu áp lực cao và chống ăn mòn hiệu quả ngay cả trong các môi trường làm việc khắc nghiệt.

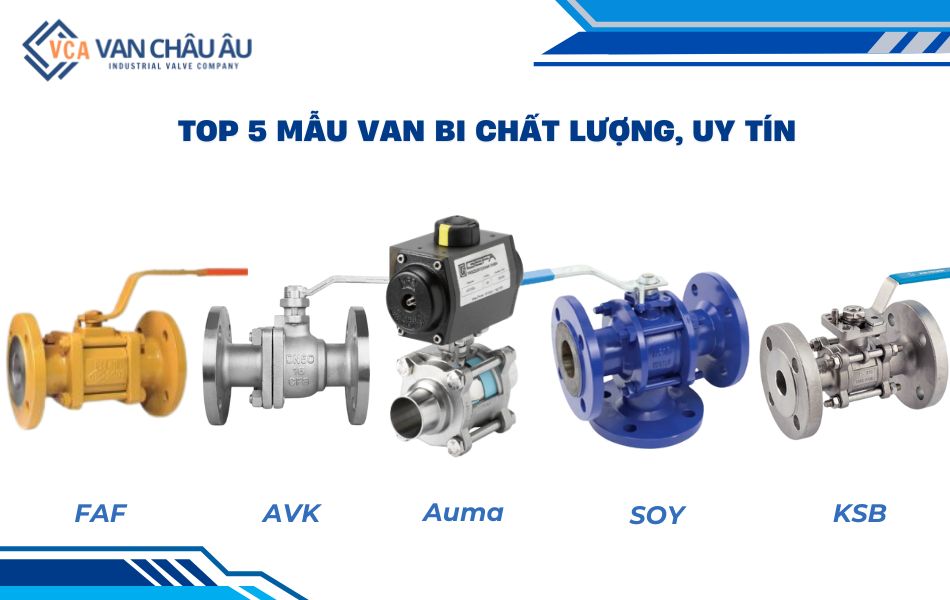

Phân loại theo thương hiệu

• Van bi FAF
• Van bi AYVAZ
• Van bi ARMAS
• Van bi AVK
• Van bi AYVAZ
• Van bi Duyar
• Van bi TORK
• Van bi SOY
• Van bi KVS
• van bi Visvana
• Van bi Hels
• van bi KBV
• van bi TIS
• Van bi Itap
• Van bi Gemels
• Van bi Belimo
• Van bi Zetkama
• Van bi Bvalve
• Van bi Gemu
• Van bi KSB
• Van bi Ari

Phân loại theo kiểu điều khiển

• Van bi tay gạt

Van bi tay gạt là một trong những loại van bi phổ biến nhất hiện nay nhờ vào khả năng đóng mở nhanh chóng và dễ dàng. Loại van này có khả năng hoạt động ổn định và chủ yếu được sử dụng để đóng mở, kiểm soát và điều tiết dòng chảy của lưu chất.

Điểm nổi bật của van bi tay gạt là phương thức vận hành đơn giản, không đòi hỏi kỹ thuật cao, giúp người dùng tiết kiệm công sức khi sử dụng. Khi vận hành, chỉ cần tác động một lực vừa đủ vào tay gạt để thực hiện việc đóng mở van.

• Van bi tay quay

Van bi tay quay là thiết bị điều điều khiển bằng kiểu tay quay vô lăng được lắp bên trên thân van. Van được lắp đặt và sử dụng rộng rãi trong các hệ thống ống dẫn nước, cấp thoát nước, hệ thống xử lý nước thải.

Ngoài ra, loại van này còn được sử dụng để kiểm soát và điều tiết lưu lượng dòng chảy trong các hệ thống xăng dầu, hóa chất, năng lượng và nhiều ứng dụng công nghiệp khác.

• Van bi điều khiển điện

Van bi điều khiển điện là loại van hoạt động tự động nhờ vào bộ điều khiển điện mà không cần sự can thiệp của con người. Với chức năng chính là đóng mở để ngăn chặn hoặc cho phép lưu chất đi qua.

Thiết bị này có thời gian vận hành nhanh chóng từ 10 – 15 giây, đảm bảo độ chính xác, an toàn và giúp tiết kiệm nhiều chi phí, thời gian vận hành.

• Van bi điều khiển khí nén

Van bi điều khiển khí nén là loại van bi tự động đóng mở bằng khí nén, giúp điều tiết dòng chảy của lưu chất một cách dễ dàng mà không cần sử dụng sức người. Thay vì sử dụng van bi dạng tay gạt, tay vặn hoặc tay quay, van bi điều khiển khí nén được điều khiển tự động bằng hệ thống khí nén, mang lại sự thuận tiện và hiệu quả hơn trong việc đóng mở van.

Van được ứng dụng rộng rãi trong các hệ thống tự động hóa, nhà máy xử lý nước thải, hóa chất, nhà máy bia, thực phẩm, khu chăn nuôi công nghiệp và các hệ thống tưới tiêu…

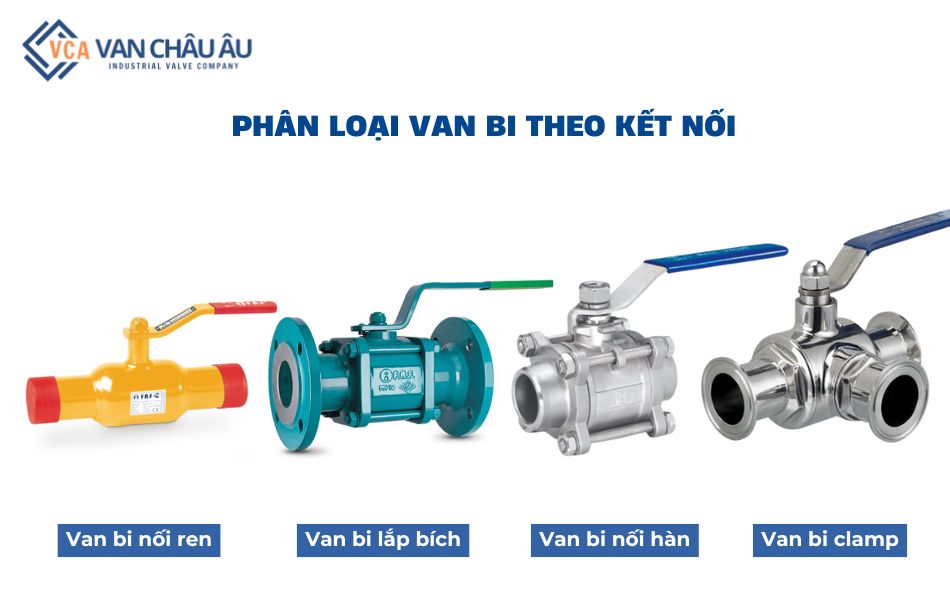

Phân loại theo kiểu kết nối

• Van bi nối ren

Đây là kiểu kết nối được sử dụng rộng rãi trong các hệ thống với quy mô lớn nhỏ khác nhau như hệ thống xử lý nước, khí hơi, hóa chất tại các nhà máy, khu công nghiệp, xí nghiệp…

Van bi nối ren có nhiều kích thước từ DN10 – DN50 và đa dạng kiểu vận hành như tay gạt, điện, khí nén…Thân van được làm từ đồng, inox, gang…tùy vào yêu cầu sử dụng của hệ thống mà lựa chọn loại van phù hợp.

• Van bi mặt bích

Van bi mặt bích là loại van bi có kết nối bích ở cả hai đầu van, được sản xuất theo các tiêu chuẩn như BS, JIS, DIN, và ANSI. Kiểu van này thường được áp dụng cho các thiết bị, hệ thống có kích thước lớn, đảm bảo chắc chắn và ổn định hơn so với dạng lắp ren.

Ưu điểm của van bi mặt bích như: Kích thước của van bi lắp bích lớn hơn, có khả năng chịu được áp suất và nhiệt độ cao, phù hợp với các hệ thống yêu cầu khả năng vận hành mạnh mẽ. Với thiết kế mặt bích giúp dòng lưu chất đi qua đường ống ít bị rò rỉ, đảm bảo hệ thống kín tuyệt đối

• Van bi nối hàn

Van bi nối hàn là loại van công nghiệp được thiết kế đặc biệt với hai phần đầu thân van được chế tạo kiểu nối hàn, giúp kết nối van với ống bằng phương pháp gia công hàn trực tiếp.

Van thường được làm từ các chất liệu kim loại như inox 304, inox 316 hoặc thép WCB cho phép sử dụng hiệu quả trong nhiều môi trường lưu chất khác nhau bao gồm nước sạch, nước thải, khí nén, hơi nước, hóa chất, xăng dầu, muối…

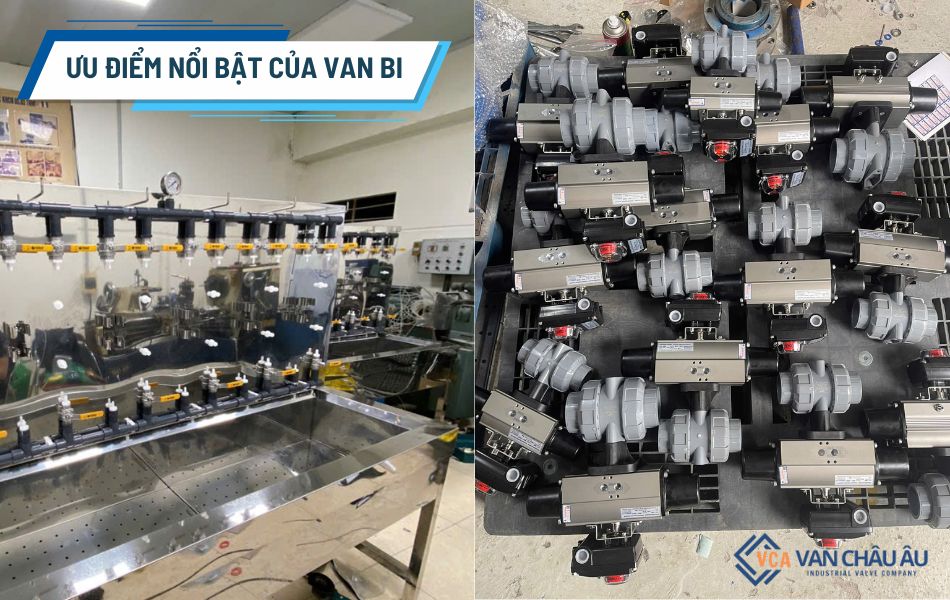

Ưu điểm khi sử dụng van bi

• Có nhiều kích thước từ DN10 đến DN500 có thể lắp đặt cho nhiều hệ thống từ nhỏ đến lớn.
• Được chế tạo từ các vật liệu như gang, inox 304, inox 316, thép, đồng, nhựa PVC, UPVC, PPH nên có thể dùng trong nhiều môi trường như nước, hơi nóng, khí nén, xăng dầu, hóa chất…
• Có nhiều cách kết nối như lắp bích, nối ren, hàn, rắc co, clamp, hàn keo đảm bảo độ kín tuyệt đối và tránh rò rỉ lưu chất ra bên ngoài.
• Các kiểu điều khiển van bi hoạt động như vận hành thủ công bằng tay gạt, tay quay hoặc điều khiển tự động bằng điện, khí nén.
• Van có cấu tạo đơn giản, dễ sử dụng, thuận tiện cho việc lắp đặt và bảo dưỡng.
• Được chế tạo từ vật liệu cao cấp, có độ bền tốt và tuổi thọ lâu dài, giúp tiết kiệm chi phí và thời gian sửa chữa, bảo dưỡng, hạn chế hư hỏng trong quá trình sử dụng.
• Khả năng chịu áp lực và nhiệt độ làm việc cao, sản xuất đạt tiêu chuẩn IP67 kháng nước kháng bụi tốt.

Tuy nhiên van bi không thích hợp dùng trong môi chất có tính kết dính, dạng hạt hoặc rác thải vì có thể làm kẹt bi van.

Ứng dụng của van bi trong hệ thống

• Hệ thống cấp nước sinh hoạt
• Hệ thống dẫn nước sạch
• Hệ thống xử lý nước thải
• Hệ thống nhiệt độ và áp suất cao
• Hệ thống đường ống lớn
• Ngành thực phẩm và dược phẩm
• Môi trường chứa hóa chất, chất ăn mòn
• Hệ thống tưới tiêu nông nghiệp
• Hệ thống khí nén và hơi nước
• Nhà máy sản xuất bia, rượu
• Hệ thống điều hòa không khí và sưởi ấm
• Ngành khai thác mỏ
