Van 1 chiều thủy lực là gì? Cấu tạo, nguyên lý và lưu ý khi sử dụng

Trong hệ thống truyền động bằng đầu, van 1 chiều thủy lực là thiết bị quan trọng giúp kiểm soát dòng chảy và ngăn dầu chảy ngược về bơm với cơ chế đóng mở tự động chính xác, ổn định cao. Vậy van một chiều thủy lực là gì? Cấu tạo, nguyên lý hoạt động như thế nào? Sản phẩm có đặc điểm gì và lưu ý khi vận hành, bảo trì? Hãy tìm hiểu ngay trong bài viết dưới đây cùng Van Châu Âu nhé!

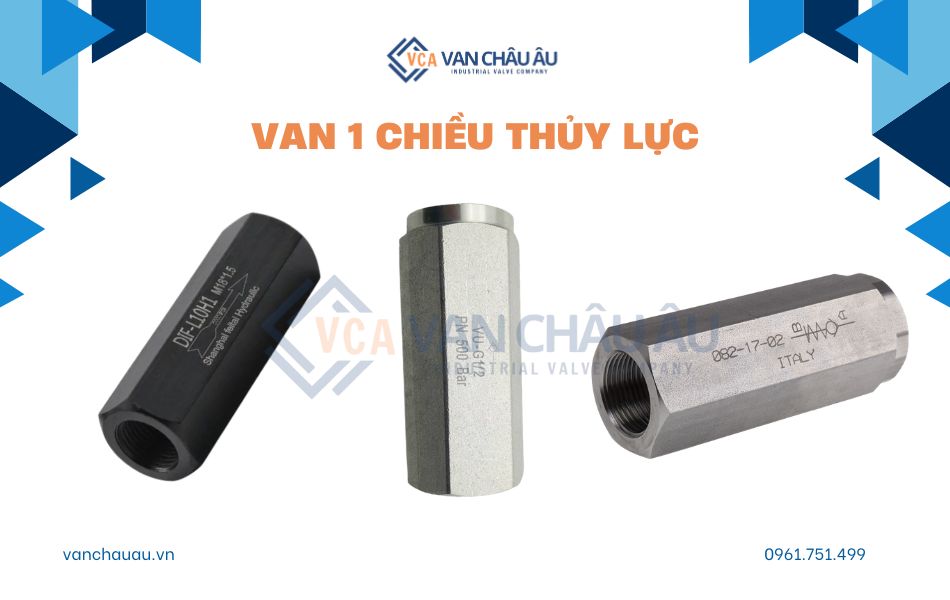

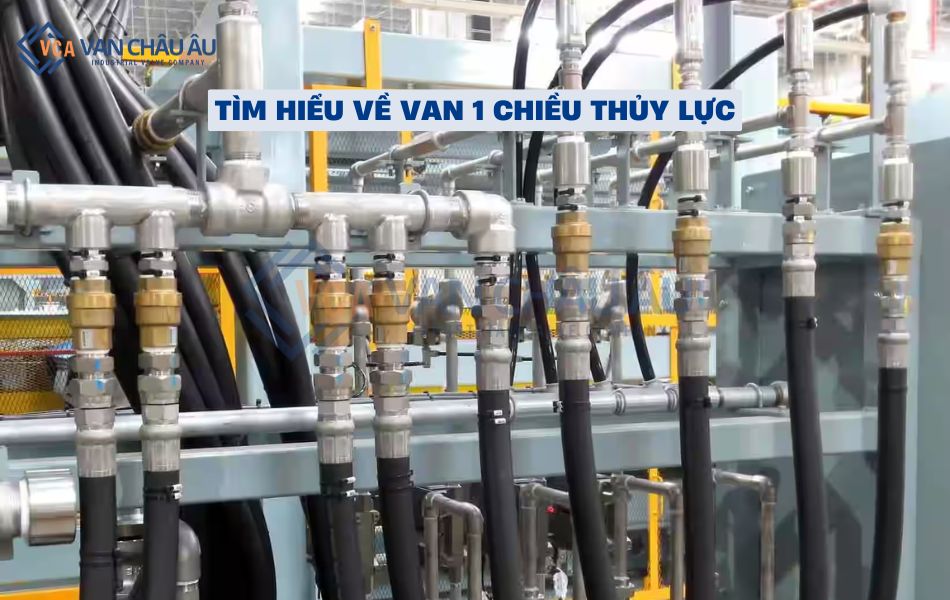

Van 1 chiều thủy lực là gì?

Van 1 chiều thủy lực có tên tiếng anh là Hydraulic Check Valve, đây là loại van 1 chiều chuyên dùng trong hệ thống thủy lực và hệ thống lưu chất đặc thù như khí hơi, dầu, hơi nóng, xăng dầu,… Thông thường, sản phẩm được làm từ chất liệu chính là gang, thép hoặc inox nên đảm bảo độ bền bỉ khi vận hành trong môi trường khắc nghiệt.

Sản phẩm van một chiều thủy lực được thiết kế đúc nguyên khối và cơ chế vận hành dạng lò xo nên có khả năng ngăn dòng chảy ngược nhanh chóng, đảm bảo tính chính xác cao. Đồng thời, thiết bị có khả năng chịu áp lực lên tới 500 bar và lưu lượng dòng chảy qua van có thể đạt mức 650 lít/ phút nên phù hợp trong nhiều hệ thống áp lực lớn.

Đặc biệt, van 1 chiều thủy lực có kích thước chính từ DN6 đến DN50 nên phù hợp trong hệ thống nhỏ hoặc lắp đặt trực tiếp trên các thiết bị thủy lực, hệ thống bơm thủy lực, ngành công nghiệp chế tạo, lắp ráp ô tô,…

Thông số kỹ thuật của van 1 chiều thủy lực:

• Chất liệu thân van: Gang, thép, inox,…
• Kiểu van: Van 1 chiều lò xo
• Kích thước: DN6 – DN50
• Kiểu kết nối: Nối ren
• Áp lực làm việc: 400 bar – 450 bar
• Nhiệt độ làm việc: -20°C đến 100°C
• Lưu lượng: Từ 3 – 650 (lít/phút)
• Cơ chế vận hành: Tự động bằng áp lực dòng chảy
• Môi trường sử dụng: Máy móc, khí hơi, dầu, hơi nóng…
• Xuất xứ: Thổ Nhĩ Kỳ, Hàn Quốc, Đài Loan,…

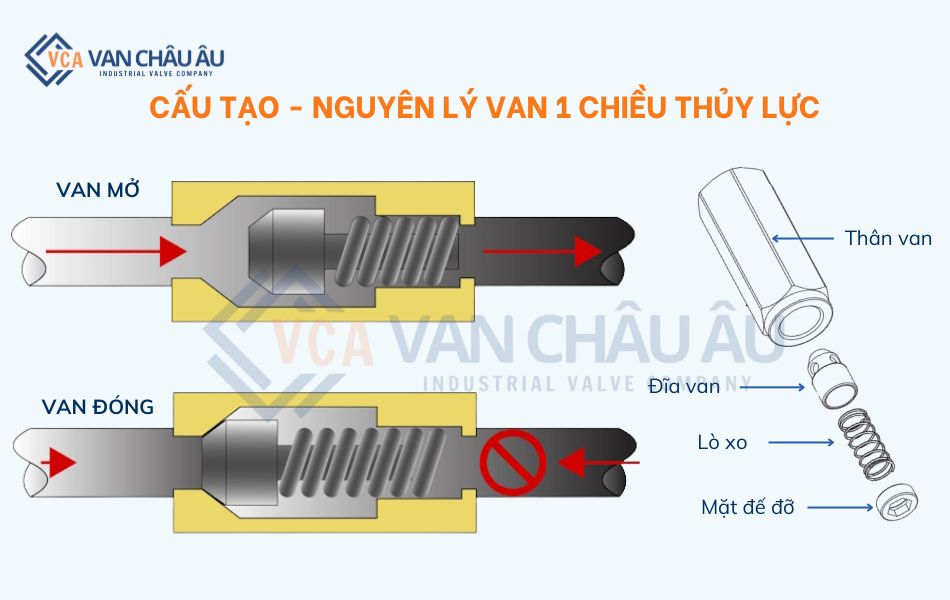

Cấu tạo và nguyên lý vận hành van một chiều thủy lực

Các sản phẩm van 1 chiều thủy lực có thể được thiết kế và xuất xứ từ nhiều thương hiệu khác nhau nhưng đều có chung cấu tạo và nguyên lý hoạt động cụ thể như sau:

Cấu tạo cơ bản

• Thân van: Đây là bộ phận bao bọc và bảo vệ toàn bộ các chi tiết bên trong và thường được làm từ chất liệu gang, thép hoặc inox với khả năng chịu áp lực, chịu nhiệt cao.
• Đĩa van: Đĩa van là bộ phận chuyển động chính và thực hiện nhiệm vụ ngăn dòng chảy ngược khi dòng chảy ngưng hoặc dòng chảy ngược chiều. Đĩa van có kích thước bằng kích cỡ van và hoạt động dựa vào lực điều khiển lò xo.
• Lò xo: Bộ phận kết nối với đĩa van và tạo áp lực để đĩa van đóng hoặc mở, đảm bảo độ kín khít và ngăn dòng chảy ngược chính xác.
• Mặt đế đỡ: Được thiết kế là nơi đĩa van tiếp xúc khi đóng giúp tạo bệ đỡ cố định đĩa van và tăng độ kín khít khi ở trạng thái đóng, ngăn ngừa rò rỉ lưu chất hiệu quả.

Nguyên lý hoạt động

Tương tự các dòng van 1 chiều, van 1 chiều thủy lực cũng hoạt động dựa vào áp lực dòng chảy lưu chất để đóng mở và ngăn dòng chảy ngược hiệu quả. Do đó, khi dòng lưu chất di chuyển theo đúng hướng, áp lực dòng chảy mạnh sẽ tác động lên đĩa van và ép đĩa van và lò xo về phía sau và tạo khoảng trống giúp van mở và cho dòng chảy đi qua.

Bên cạnh đó, khi không có dòng chảy đi qua hoặc phát hiện dòng chảy ngược chiều, lò xo không bị áp lực nước tác động và đẩy đĩa van về vị trí van đầu, ngăn dòng chảy lưu chất đi qua. Nhờ vậy, sản phẩm giúp ngăn dòng chảy ngược hiệu quả, bảo vệ các thiết bị phía sau tối ưu.

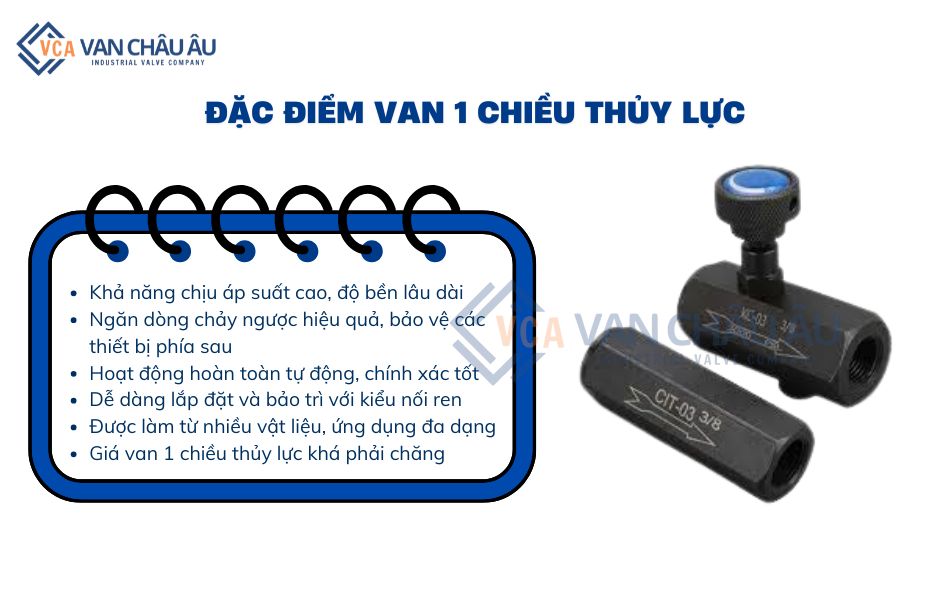

Đặc điểm nổi bật của van 1 chiều thủy lực

Hiện van một chiều thủy lực đóng vai trò quan trọng trong các hệ thống bơm thủy lực, thiết bị thủy lực, hệ thống sản xuất công nghiệp nhờ sở hữu nhiều ưu điểm đặc biệt, tiêu biểu như:

• Giúp ngăn dòng chảy ngược hiệu quả, bảo vệ hệ thống thủy lực, thiết bị phía sau an toàn, gia tăng tuổi thọ hoạt động hệ thống.
• Van 1 chiều thủy lực có khả năng chịu áp lực lên tới 450 bar, phù hợp trong các môi trường áp suất lớn trong hệ thống thủy lực, khí nén, hơi nóng,…
• Với cơ chế vận hành hoàn toàn tự động, van đảm bảo hiệu quả ngăn dòng chảy ngược chính xác, tiết kiệm chi phí thuê nhân công.
• Được cấu tạo đơn giản, ít chi tiết chuyển động nên sản phẩm ít hư hỏng, độ bền tuổi thọ vận hành lâu dài.
• Thiết bị được thiết kế với nhiều chất liệu như gang, thép, inox và khả năng chịu nhiệt lên tới 100 độ C, ứng dụng rộng rãi trong nhiều môi trường như cấp thoát nước, hơi, dầu, năng lượng,…
• Sản phẩm có kích thước từ DN6 đến DN50 nên giá van 1 chiều thủy lực khá phải chăng, phù hợp trong nhiều ngân sách hệ thống.
• Ngoài ra, van một chiều thủy lực sử dụng kiểu kết nối ren đơn giản, dễ lắp đặt và bảo trì khi cần thiết.

=> Tham khảo thêm một số mẫu van 1 chiều đang được ứng dụng phổ biến trong ngành cấp nước, sản xuất công nghiệp để dễ dàng trong việc lựa chọn nhé!

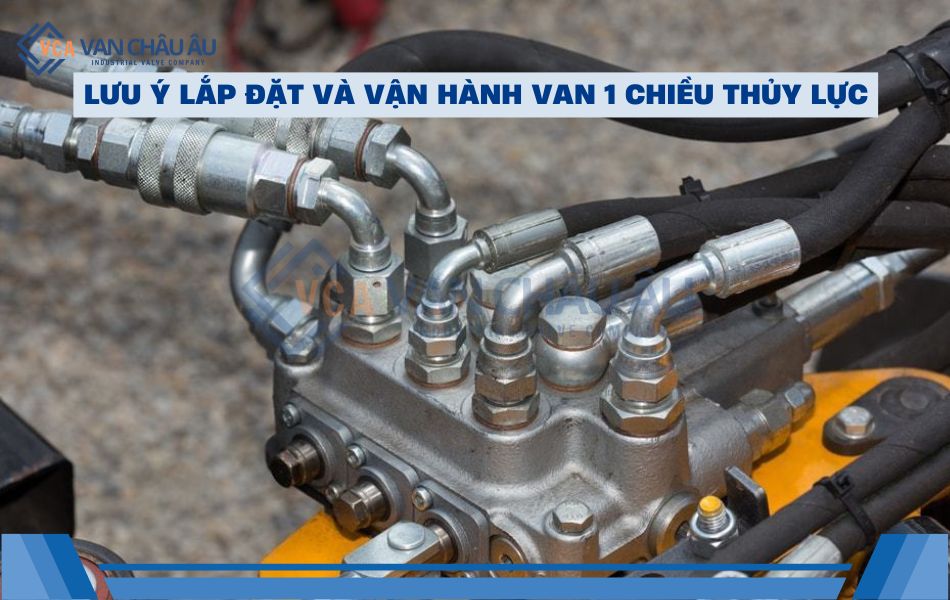

Lưu ý khi lắp đặt và sử dụng van một chiều thủy lực

Van 1 chiều thủy lực là thiết bị đặc thù trong hệ thống thủy lực, khí nén hay sản xuất công nghiệp nên để đảm bảo tính ổn định, hiệu quả ngăn dòng chảy ngược và tính an toàn nên khí lắp đặt và vận hành cần sản phẩm cần lưu ý các vấn đề sau:

• Trước khi lắp đặt, cần vệ sinh đường ống, máy móc và van để sạch sẽ để đảm bảo quá trình vận hành ổn định, hiệu quả.
• Xác định đúng chiều van 1 chiều thủy lực với dòng chảy hệ thống để lắp đúng hướng, giúp vạn hoạt động chính xác.
• Khi lắp đặt van vào hệ thống, cần sử dụng lực nhẹ nhàng để vặn ren van vào đường ống và đảm bảo độ kín khít, ngăn rò rỉ vận hành.
• Trong quá trình sử dụng, nên làm sạch và vệ sinh van định kỳ, loại bỏ chất bẩn gây ăn mòn và giảm tuổi thọ thiết bị.
• Đối với hệ thống dầu thủy lực, cần được lọc sạch để tránh cặn bẩn làm kẹt đĩa van, ảnh hưởng đến độ kín khít và hiệu quả ngăn dòng chảy ngược.
• Cần kiểm tra van một chiều thủy lực định kỳ để phát hiện sớm các dấu hiệu như rò rỉ, kẹt van, hao mòn hoặc hư hỏng và sửa chữa, thay thế kịp thời.

Trên đây là những chia sẻ về sản phẩm van 1 chiều thủy lực và hy vọng bài viết này đã giúp bạn đọc có thêm kiến thức – kinh nghiệm khi chọn mua và sử dụng sản phẩm. Nếu còn điều gì thắc mắc, hãy để lại thông tin tại mục Hỗ Trợ hoặc liên hệ nhanh qua Hotline, đội ngũ tư vấn chuyên gia Van Châu Âu sẽ giải đáp nhanh chóng!
