Van cổng là gì? Tổng hợp các loại van cổng phổ biến và ứng dụng hiện nay

Van cổng là thiết bị quan trọng trong hệ thống đường ống, đóng vai trò đóng/mở dòng chảy một cách hiệu quả và an toàn. Hiện các loại van cổng đang được sản xuất đa dạng với kiểu dáng, thiết kế hay chất liệu, cơ chế vận hành khác nhau, đáp ứng nhu cầu sử dụng khác nhau. Bài viết sau đây của Van Châu Âu sẽ giúp bạn hiểu hơn về từng loại van cửa và lựa chọn sản phẩm phù hợp.

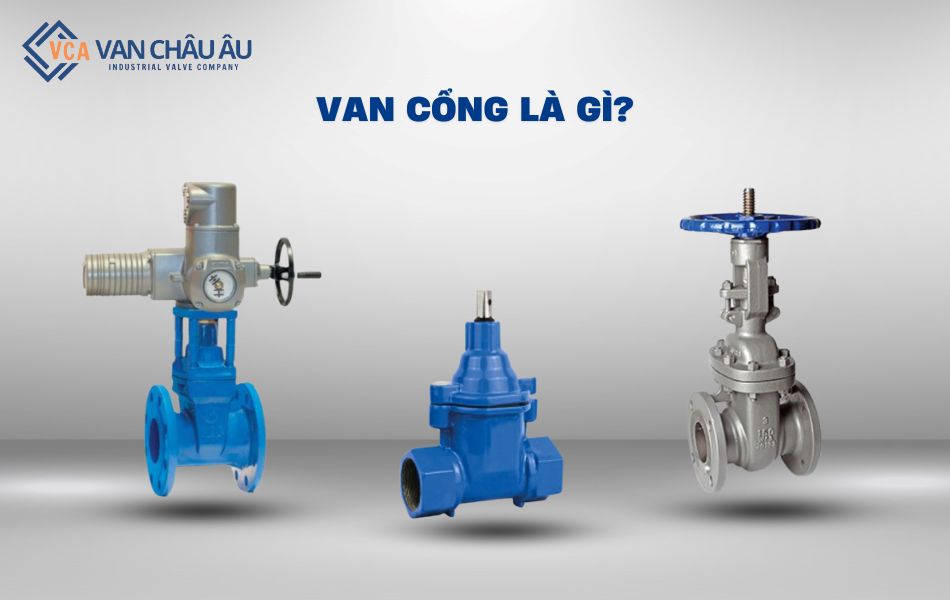

Van cổng là gì?

Van cổng còn được gọi là van cửa, van chặn và có tên tiếng anh là Gate Valve với khả năng đóng mở hoàn toàn dòng chảy trong hệ thống đường ống. Sản phẩm hoạt động theo cơ chế vận hành nâng lên hoặc hạ xuống theo phương thẳng đứng nên khi mở hoàn toàn, van cửa sẽ không làm cản trở đến dòng chảy lưu chất, đảm bảo hiệu suất vận hành tối đa.

Sở hữu khả năng kiểm soát dòng chảy và chịu áp lực tốt nên van cửa đang được tin chọn trong các hệ thống công suất và áp lực lớn. Đặc biệt với dải kích thước rộng từ DN15 đến DN1500 nên van chặn có thể lắp đặt rộng rãi trong nhiều hệ thống từ dân dụng đến công nghiệp với quy mô từ nhỏ đến lớn.

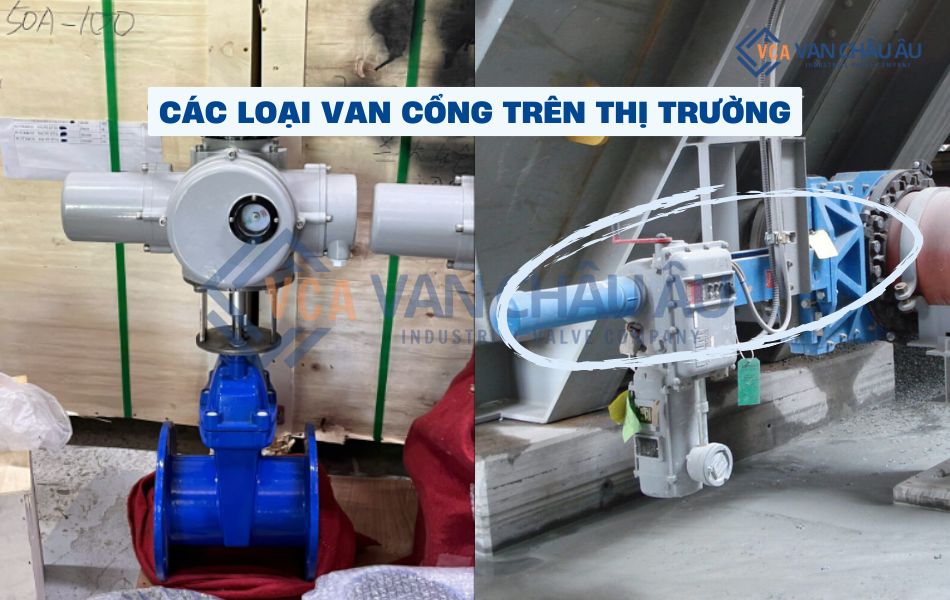

Các loại van cổng phổ biến hiện nay

Hiện trên thị trường các loại van cổng được thiết kế đa dạng và đáp ứng theo từng nhu cầu sử dụng cũng như hệ thống vận hành lưu chất khác nhau. Để dễ dàng lựa chọn loại van phù hợp, dưới đây là phân loại chi tiết:

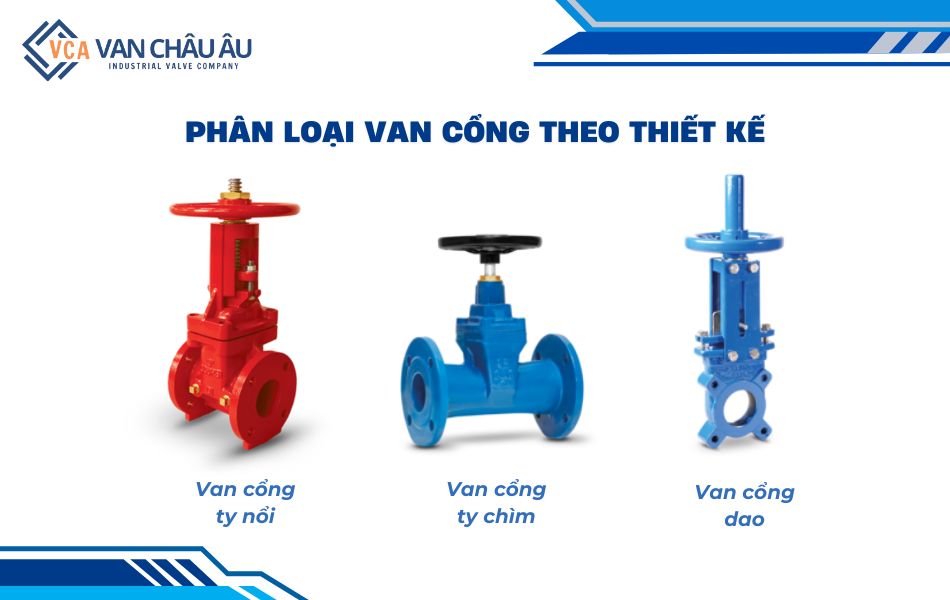

Theo kiểu dáng thiết kế

Dựa vào kiểu dáng thiết kế của van cửa có thể phân loại sản phẩm thanh 3 model cơ bản như sau:

• Van cổng ty nổi: Được thiết kế với trục ty van nhô lên khi mở và hạ xuống khi đóng, dễ quan sát trạng thái vận hành. Thường dùng cho công trình ngoài trời, dễ bảo trì.
• Van cổng ty chìm: Có phần trục ty cố định, di chuyển bên trong thân, giúp tiết kiệm không gian, phù hợp lắp đặt trong hố ga, không gian hạn chế.
• Van cổng dao: Sử dụng cánh van dạng lưỡi dao mỏng, dễ dàng cắt qua các chất lỏng chứa tạp chất, bùn, phổ biến trong ngành giấy, xi măng,…

Bảng so sánh dưới đây sẽ cho thấy sự khác biệt và ưu nhược điểm của từng loại van cửa theo thiết kế để người dùng có thể tham khảo:

Loại van cổng	Đặc điểm	Ưu điểm	Nhược điểm	Ứng dụng
Van cổng ty nổi	Trục ty lộ ra ngoài và nhô lên khi mở	– Dễ dàng quan sát trực quan – Vận hành đơn giản	Chiếm diện tích lắp đặt và dễ bị bám bụi, hư hỏng trục van	Hệ thống PCCC, nhà máy cấp thoát nước, xử lý nước,…
Van cổng ty chìm	Trục ty nằm trong thân van	– Tiết kiệm diện tích lắp đặt – Thích hợp tại vị trí hạn hẹp	Khó nhận biết trạng thái hoạt động và khó khăn trong bảo dưỡng	Hệ thống đường ống ngầm, bể chứa, hố ga có không gian hạn chế
Van cổng dao	Thân van và đĩa van dạng lưỡi dao mỏng	– Thiết kế dao mỏng, cắt lưu chất tạp chất – Hạn chế kẹt van trong lưu chất bùn, đặc.	Độ kín khít không cao	Nhà máy giấy, xi măng, khai khoáng, nước thải,…

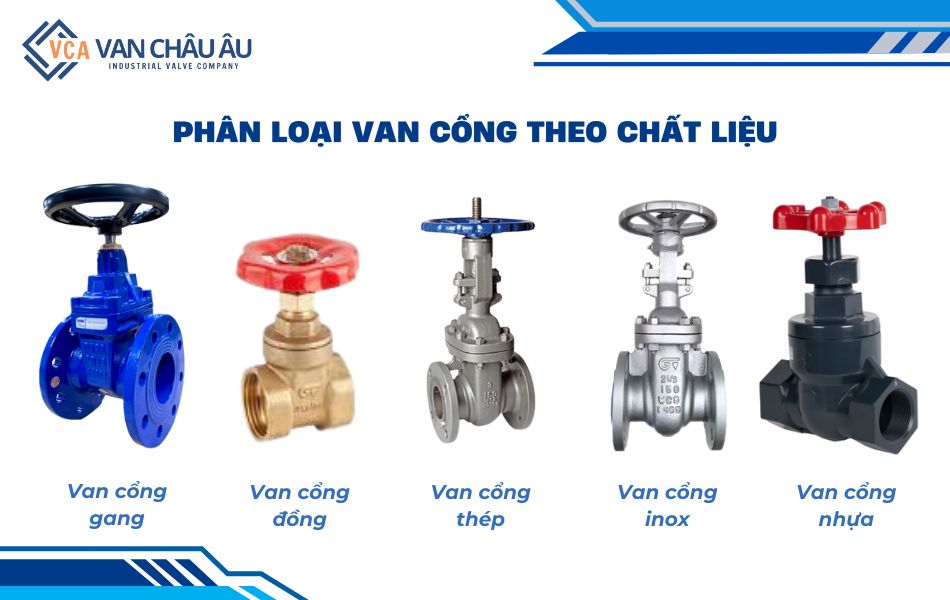

Theo chất liệu

Mỗi một chất liệu đều có những ưu nhược điểm và tính ứng dụng khác nhau, dựa vào chất liệu có thể chia van chặn thành các loại sau:

• Van cổng gang: Đây là loại van phổ biến với giá thành hợp lý và độ bền cao, phù hợp trong hệ thống nước sạch, nước thải.
• Van cổng đồng: Thường dùng trong dòng van có kích thước nhỏ, với khả năng chống ăn mòn và phổ biến trong hệ thống nước sinh hoạt, HVAC.
• Van cổng thép: Thép có khả năng chịu nhiệt và áp suất tốt nên thường thấy trong các hệ thống hơi nóng, dầu khí, hóa chất.
• Van cổng inox: Thuộc dòng van cao cấp với chất liệu inox có khả năng chống ăn mòn tuyệt vời, đảm bảo an toàn vệ sinh và phù hợp trong hệ thống thực phẩm, dược phẩm, nước tinh khiết,…
• Van cổng nhựa: Sản phẩm có trọng lượng nhẹ và khả năng chống ăn mòn rất tốt, chuyên dùng trong hóa chất ăn mòn cao hoặc nước biển.

Hãy theo dõi bảng so sánh dưới đây của từng mẫu van chặn theo chất lượng để dễ dàng xác định vật liệu phù hợp nhé.

Loại van cổng	Ưu điểm	Nhược điểm	Ứng dụng
Van cửa gang	– Độ bền cao – Khả năng chịu lực, chống hoen gỉ ổn định – Giá thành phải chăng	Khả năng chống ăn mòn kém	Hệ thống nước sạch, nước thải, PCCC, HVAC
Van cửa đồng	Khả năng chống ăn mòn tốt, có kiểu dáng thiết kế nhỏ gọn	– Kích thước hạn chế từ DN80 trở xuống – Khả năng chịu lực kém – Giá thành cao hơn gang	Hệ thống nước sinh hoạt, HVAC
Van cửa thép	Độ bền cao và chịu nhiệt, áp suất rất tốt, thích hợp môi trường khắc nghiệt	Có thể bị gỉ nếu trong môi trường ăn mòn quá nặng	Hệ thống hơi nóng, dầu khí, hóa chất,…
Van cửa inox	– Khả năng chống ăn mòn, chịu lực, chịu nhiệt rất tốt – Đảm bảo an toàn vệ sinh	Giá cao	Hệ thống hóa chất, dược phẩm, thực phẩm, đồ uống, vi sinh,…
Van cửa nhựa	– Chống ăn mòn tốt – Trọng lượng nhẹ – Giá rẻ	Không chịu được áp lực và nhiệt độ cao	Hệ thống hóa chất, nước biển, axit

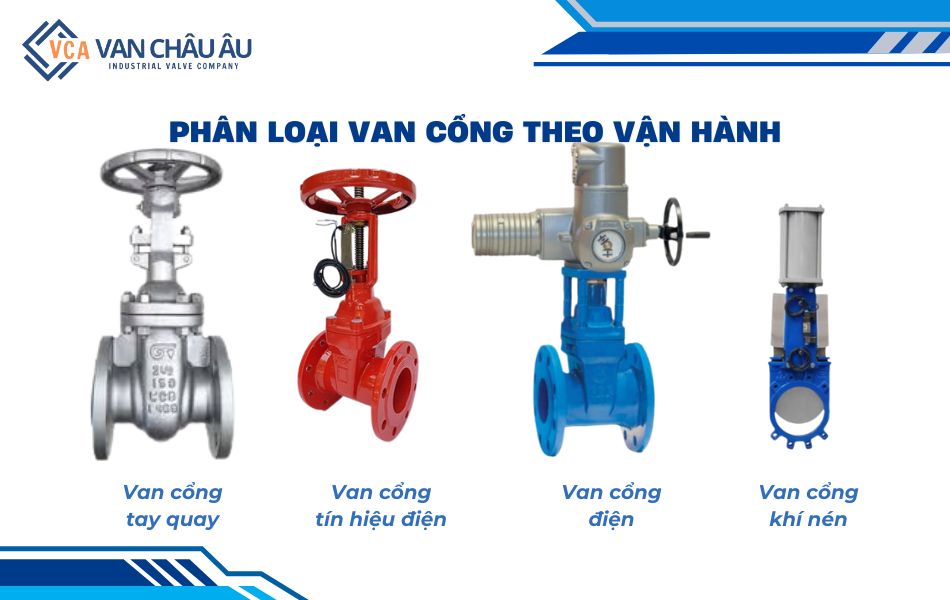

Theo kiểu vận hành

Trên thị trường, van cổng được chia thành 4 kiểu vận hành chính cụ thể như sau:

• Van cổng tay quay: Là dòng van vận hành bằng tay quay cơ học thủ công với hộp số trợ lực giúp quá trình vận hành nhẹ nhàng, không tốn sức. Model này có giá thành rẻ và dễ sử dụng.
• Van cổng tín hiệu điện: Sản phẩm được tích hợp với bộ công tác tín hiệu điện hỗ trợ theo dõi hoạt động sản phẩm từ xa và thường dùng trong hệ thống PCCC để báo cáo trạng thái đóng mở nhanh chóng.
• Van cổng điều khiển điện: Thiết bị được trang bị với bộ điều khiển điện thông minh, hỗ trợ kết nối hệ thống từ xa và kiểm soát, điều khiển trạng thái vận hành nhờ nguồn điện. Do đó, phù hợp trong hệ thống công suất lớn hoặc khó vận hành cơ học.
• Van cổng điều khiển khí nén: Dòng van hoạt động bằng khí nén và dựa trên bộ điều khiển khí nén giúp đóng mở van nhanh chóng, đảm bảo an toàn trong môi trường dễ cháy nổ.

Mỗi một model đều có từng ưu điểm, nhược điểm và tính ứng dụng khác nhau, để hiểu rõ hơn từng sản phẩm hãy tham khảo bảng so sánh dưới đây:

Loại van cổng	Ưu điểm	Nhược điểm	Ứng dụng
Van chặn tay quay	– Kiểu vận hành đơn giản – Giá thành rẻ	Tốn nhiều sức trong hệ thống kích thước lớn, công suất cao	Hệ thống xử lý nước thải, cấp nước sạch, hệ thống quy mô trung bình nhỏ
Van chặn tín hiệu điện	– Hỗ trợ theo dõi trạng thái từ xa tiện lợi – Giá thành phải chăng	Không thể điều khiển hệ thống từ xa	Hệ thống PCCC, giám sát tập trung, tòa nhà,…
Van chặn điện	– Hỗ trợ quản lý, kiểm soát hoạt động từ xa – Độ chính xác cao, vận hành tự động	– Chi phí cao, cần sử dụng nguồn điện – Không phù hợp trong hệ thống cháy nổ	Hệ thống hiện đại, công nghiệp hóa công suất lớn, yêu cầu tính tự động và độ chính xác cao
Van chặn khí nén	– Tốc độ đóng mở nhanh chóng, độ chính xác rất cao – Đảm bảo an toàn trong hệ thống cháy nổ	– Cần hệ thống khí nén – Gây tiếng ồn lớn	Hệ thống tự động yêu cầu độ chính xác cao và an toàn phòng chống cháy nổ như hóa chất, khí nén,….

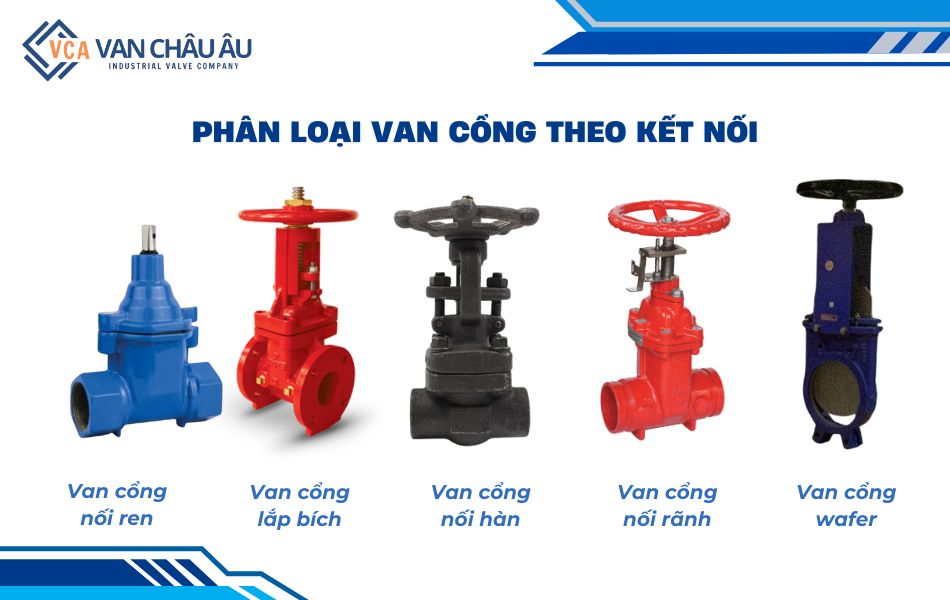

Theo kiểu kết nối

Hiện nay, các loại van cổng được thiết kế đa dạng với từng kiểu kết nối, đáp ứng theo từng nhu cầu và hệ thống khác nhau như:

• Van cổng nối ren: Kiểu kết nối này thường dùng trong các loại van cổng kích thước nhỏ từ DN15 đến DN50 (hoặc DN80). Kiểu nối ren sẽ dễ dàng trong lắp đặt nhưng khả năng chịu áp lực khá kém.
• Van cổng lắp bích: Đây là kiểu kết nối thông dụng và có thời gian lắp đặt, bảo trì, bảo dưỡng nhanh chóng, kiểu lắp bích thường có khả năng chịu lực, chống rò rỉ rất tốt nên phổ biến trong hệ thống kích thước lớn từ DN40 trở lên.
• Van cổng nối hàn: Nối hàn thuộc kiểu kết nối đặc biệt chắc chắn với khả năng kín khít gần như tuyệt đối, chuyên dùng trong hệ thống áp suất hoặc nhiệt độ cao hay môi trường khắc nghiệt.
• Van cổng nối rãnh: Kiểu kết nối này thường dùng trong hệ thống PCCC, hệ thống cứu hỏa lớn với khả năng lắp đặt nhanh bằng ngàm rãnh.
• Van cổng wafer: Đây là kiểu kết nối nhanh gọn, tiết kiệm không gian với kiểu kẹp giữa 2 mặt bích, đảm bảo độ kín khít ổn định và thường thấy trong các dòng van cổng dao.

Ở bảng so sánh dưới đây của mỗi dòng van cửa theo kiểu kết nối sẽ giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp, tối ưu cho hệ thống đường ống:

Loại van cổng	Ưu điểm	Nhược điểm	Ứng dụng
Van cửa nối ren	– Dễ lắp đặt, bảo trì, bảo dưỡng – Lắp đặt nhanh – Chi phí thấp	Chỉ dùng trong hệ thống đường ống nhỏ, công suất thấp	Hệ thống nước sinh hoạt, công nghiệp quy mô nhỏ
Van cửa lắp bích	– Độ kín khít và chắc chắn cao – Dễ dàng lắp đặt và bảo trì, thay thế – Chịu được công suất, áp lực lớn	Kiểu kết nối cồng kềnh, chiếm diện tích hơn ren	Hệ thống cấp thoát nước, công nghiệp sản xuất quy mô trung bình lớn, công suất cao
Van cửa nối hàn	Độ kín khít hoàn toàn tuyệt đối và bền bỉ cao	Khó tháo lắp bảo trì, có thể ảnh hưởng đến hệ thống khi cần thay thế	Hệ thống hơi nóng, dầu khí, áp suất, nhiệt độ cao,…
Van cửa nối rãnh	Quá trình thay thế nhanh chóng và lắp đặt đơn giản	Kích thước giới hạn, chỉ trong 1 số DN nhất định	Hệ thống PCCC, HVAC,…
Van cửa Wafer	Nhỏ gọn, tiết kiệm không gian lắp đặt	Độ kín khít và chắc chắn không bằng lắp bích	Hệ thống không gian hạn hẹp

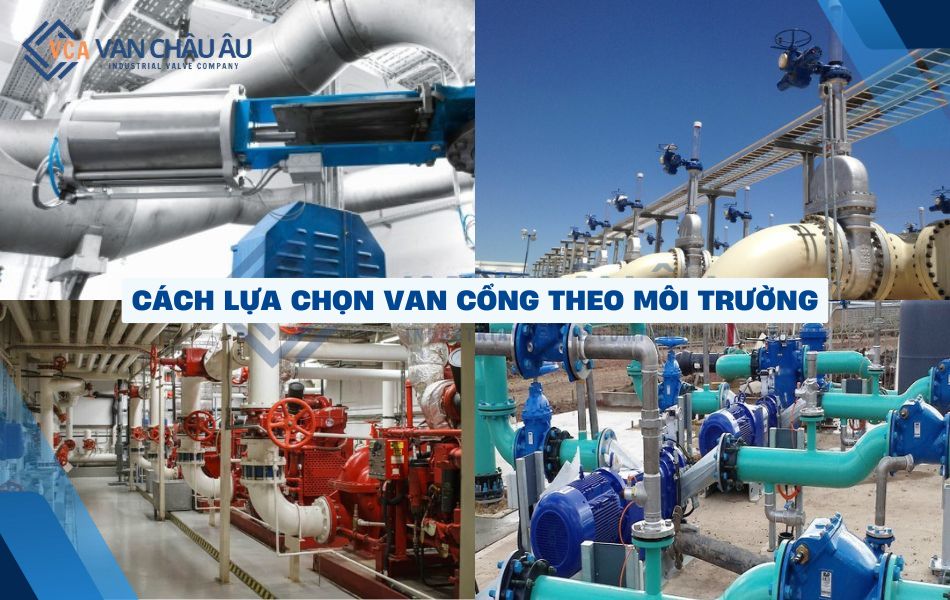

Cách lựa chọn các loại van cổng phù hợp với từng môi trường

Van cổng có thiết kế đa dạng và sở hữu nhiều mẫu mã, kiểu dáng và đáp ứng theo từng nhu cầu sử dụng khác nhau nên được sử dụng rộng rãi trong nhiều ứng dụng. Để dễ dàng lựa chọn loại van cửa phù hợp với từng môi trường sử dụng, dưới đây là một số lưu ý:

• Hệ thống cấp thoát nước, xử lý nước thải: Nên lựa chọn các dòng van chặn gang, van chặn đồng với giá thành phải chăng, chịu áp lực ổn định.
• Nhà máy thực phẩm, dược phẩm, hóa chất: Đây là hệ thống yêu cầu an toàn vệ sinh và chống ăn mòn tốt nên ưu tiên lựa chọn van cổng inox và sử dụng kiểu kết nối dạng lắp bích hoặc nối hàn với độ chắc chắn cao.
• Nhà máy hóa chất, nước biển, axit: Thường sử dụng các model van chặn chất liệu inox hoặc nhựa, đối với các hệ thống nhiệt độ thấp sẽ ưu tiên lựa chọn van cửa nhựa giúp tiết kiệm chi phí. Tùy vào công suất hay kích thước để lựa chọn kiểu vận hành tay quay hoặc điều khiển điện/khí nén phù hợp.
• Hệ thống lưu chất bùn, đặc: Sử dụng phổ biến các model van cổng dao wafer có thiết kế lưỡi mỏng, cắt tạp chất và chống kẹt tốt hoặc lựa chọn van cổng ty chìm giúp tiết kiệm diện tích.
• Hệ thống PCCC: Ưu tiên lựa chọn các model đạt chuẩn PCCC, chứng chỉ an toàn chống cháy nổ và lựa chọn các mẫu van cổng gang, kiểu kết nối rãnh và thiết kế ty nổi để dễ dàng lắp đặt, quan sát trạng thái vận hành.

Mua van cổng chính hãng, giá tốt tại Van Châu Âu

Van Châu Âu là đơn vị phân phối các dòng van công nghiệp uy tín hàng đầu và chuyên cung cấp các loại van cổng từ gang, thép, inox, đồng, nhựa hay điều khiển điện, điều khiển khí nén,… đầy đủ kích thước từ DN15 đến DN1500.

Đặc biệt, chúng tôi với hơn 16 năm kinh nghiệm và đang phân phối trực tiếp các thương hiệu van cửa nổi tiếng như FAF Thổ Nhĩ Kỳ, AVK Đan Mạch, KSB Đức, Genebre Tây Ban Nha, KBV Thổ Nhĩ Kỳ,… Cam kết sản phẩm chuẩn chính hãng và đảm bảo 100%, chế độ bảo hành cùng chính sách đổi trả minh bạch.

Hãy liên hệ trực tiếp Hotline 0961.751.499 để nhận tư vấn và báo giá hấp dẫn từ đội ngũ nhân viên giàu kinh nghiệm, tận tâm, chuyên nghiệp nhé!

Trên đây là các loại van cổng phổ biến trên thị trường, tính ứng dụng thực tế cùng địa chỉ mua uy tín hiện nay. Hy vọng bài viết này của Van Châu Âu sẽ giúp các bạn đọc hiểu rõ hơn về từng loại van và lựa chọn cho mình một sản phẩm phù hợp, đáp ứng nhu cầu sử dụng trong hệ thống của mình nhé!
